엔지니어는 Ptfe 개스킷을 선택할 때 어떤 요소를 고려해야 할까요? 귀하의 애플리케이션에 완벽한 밀봉을 보장하세요

올바른 PTFE 개스킷을 선택하려면, 엔지니어는 네 가지 핵심 영역을 체계적으로 평가해야 합니다: 특정 PTFE 재료 유형, 애플리케이션의 작동 요구 사항(온도, 압력 및 화학 매체), 플랜지의 물리적 상태, 그리고 밀봉에 필요한 정확한 물리적 치수.

최적의 PTFE 개스킷은 단순히 가장 높은 사양을 가진 것이 아니라, 시스템의 고유한 화학적, 열적, 기계적 스트레스에 정확히 일치하는 특성을 가진 것입니다. 플랜지 표면 상태나 압력 등급과 같은 단일 요소를 간과하면 전체 밀봉의 무결성이 손상될 수 있습니다.

작동 환경 분석

모든 개스킷의 성능은 작동하는 환경에 따라 결정됩니다. 재료 유형을 선택하기 전에 시스템 조건을 명확하고 정확하게 이해해야 합니다.

화학적 호환성

PTFE는 탁월한 화학적 탄력성으로 유명하며, 거의 모든 산업용 화학 물질에 불활성입니다.

이러한 광범위한 저항성 덕분에 다른 재료가 빠르게 분해될 수 있는 고부식성 환경에서 사용할 수 있습니다. 그러나 특히 고농도 또는 고온 애플리케이션에서는 항상 특정 매체와의 호환성을 확인해야 합니다.

온도 내구성

PTFE 개스킷은 일반적으로 -328°F ~ 500°F (-200°C ~ 260°C)의 매우 넓은 온도 범위에서 효과적으로 작동합니다.

이로 인해 극저온 공정부터 고온 화학 처리까지 다양한 애플리케이션에 적합합니다. 시스템의 최소 및 최대 온도가 개스킷의 지정된 범위 내에 편안하게 들어오는지 확인하십시오.

시스템 압력 등급

개스킷이 압력을 견딜 수 있는 능력은 중요하고 협상 불가능한 매개변수입니다.

특정 애플리케이션에 대한 압력 등급을 확인하지 않고 개스킷을 선택하는 것은 밀봉 실패 및 잠재적인 파열의 주요 원인입니다. 이 사양은 시스템의 최대 작동 압력과 교차 참조되어야 합니다.

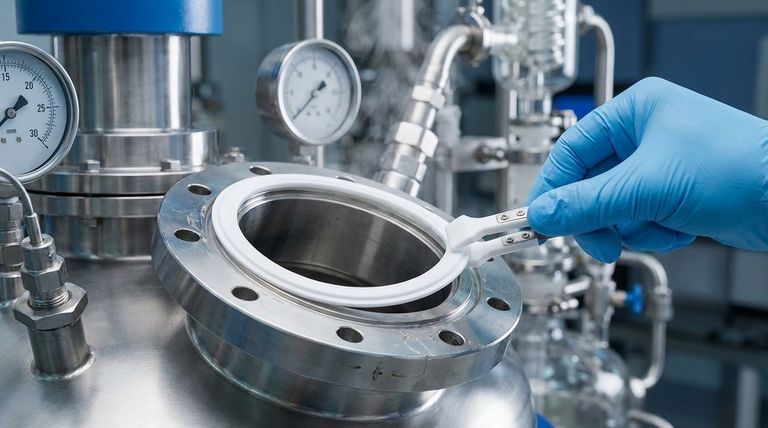

엔지니어는 PTFE 개스킷을 선택할 때 어떤 요소를 고려해야 할까요? 귀하의 애플리케이션에 완벽한 밀봉을 보장하세요

개스킷을 물리적 하드웨어에 맞추기

이론적으로 완벽한 개스킷도 밀봉하려는 하드웨어와 물리적으로 일치하지 않으면 실패할 것입니다. 개스킷과 플랜지 사이의 기계적 인터페이스는 재료의 화학적 특성만큼 중요합니다.

플랜지 상태의 역할

플랜지의 표면은 개스킷의 필요한 두께와 압축성을 결정합니다.

더 두껍고 유연한 개스킷은 약간의 구멍, 뒤틀림 또는 고르지 않은 표면이 있는 플랜지를 밀봉하는 데 더 적합합니다. 반대로, 더 얇고 단단한 개스킷은 고압 시스템에서 완벽하게 평평하고 매끄러운 표면에 더 강하고 선호됩니다.

올바른 치수 선택

잘못된 크기를 선택하는 것은 누출 경로를 보장하는 근본적인 오류입니다.

내경 및 외경, 그리고 볼트 구멍 패턴은 개스킷이 올바르게 장착되고 플랜지 면 전체에 균일한 밀봉 압력을 제공하도록 정확하게 지정되어야 합니다.

버진 vs. 확장 vs. 변형 PTFE

모든 PTFE가 동일하지는 않습니다. 제조 공정은 특정 요구 사항에 따라 다른 특성을 생성합니다.

버진 PTFE는 순수하고 충전되지 않은 폴리테트라플루오로에틸렌입니다. 최고의 화학적 저항성을 제공하며 일반적인 표준입니다.
확장 PTFE (ePTFE)는 더 부드럽고 유연합니다. 섬세한 플랜지(예: 유리 라이닝) 또는 낮은 볼트 토크로 강력한 밀봉이 필요한 애플리케이션에 이상적입니다.
변형 PTFE는 특정 특성을 향상시키기 위해 필러(예: 실리카 또는 유리)를 포함하며, 특히 고온 또는 압력 주기 애플리케이션에서 크리프 및 콜드 플로우를 줄입니다.

피해야 할 일반적인 함정

견고한 특성에도 불구하고 PTFE 개스킷의 잘못된 선택 또는 설치는 시스템 고장으로 이어질 수 있습니다. 이러한 일반적인 실수를 이해하는 것은 안정적인 밀봉을 보장하는 데 중요합니다.

크리프 및 콜드 플로우 간과

표준 PTFE는 시간이 지남에 따라 압력 하에서 재료가 변형되는 "콜드 플로우"에 취약할 수 있습니다. 이는 볼트 토크 손실 및 후속 누출로 이어질 수 있습니다. 높은 하중 또는 상당한 온도 주기가 있는 애플리케이션의 경우 변형 PTFE가 필수적입니다.

플랜지 결함 무시

플랜지가 완벽하게 평평하다고 가정하는 것은 흔한 실수입니다. 약간 뒤틀리거나 긁힌 플랜지 면에 단단하고 얇은 개스킷을 사용하면 처음부터 불완전한 밀봉이 생성됩니다. 개스킷 두께와 유형을 지정하기 전에 항상 표면 상태를 평가하십시오.

완벽한 설치 가정

가장 신중하게 선택된 개스킷도 부적절하게 설치되면 실패할 것입니다. 깨끗한 플랜지 표면, 올바른 개스킷 위치 지정, 보정된 교차 볼트 조임 패턴을 포함한 적절한 설치 기술은 안정적인 밀봉을 달성하는 데 기본입니다.

애플리케이션에 적합한 선택

최종 선택은 밀봉 애플리케이션의 주요 과제에 대한 직접적인 응답이어야 합니다. 이러한 지침을 사용하여 결정을 내리십시오.

주요 초점이 중간 압력에서 공격적인 화학 물질을 밀봉하는 경우: 버진 PTFE는 최고의 화학적 순도를 제공하며 종종 가장 비용 효율적이고 신뢰할 수 있는 선택입니다.
주요 초점이 섬세하거나 고르지 않은 플랜지(예: 유리 라이닝 강철)를 밀봉하는 경우: 확장 PTFE는 낮은 볼트 하중으로 탁월한 유연성을 제공하여 하드웨어 손상을 방지합니다.
주요 초점이 상당한 압력 주기와 함께 고온을 관리하는 경우: 변형 PTFE 개스킷은 크리프 및 콜드 플로우에 저항하도록 설계되어 시간이 지남에 따라 밀봉 무결성을 유지합니다.

개스킷 선택을 중요한 엔지니어링 결정으로 취급함으로써 전체 시스템의 장기적인 신뢰성과 안전성을 보장할 수 있습니다.

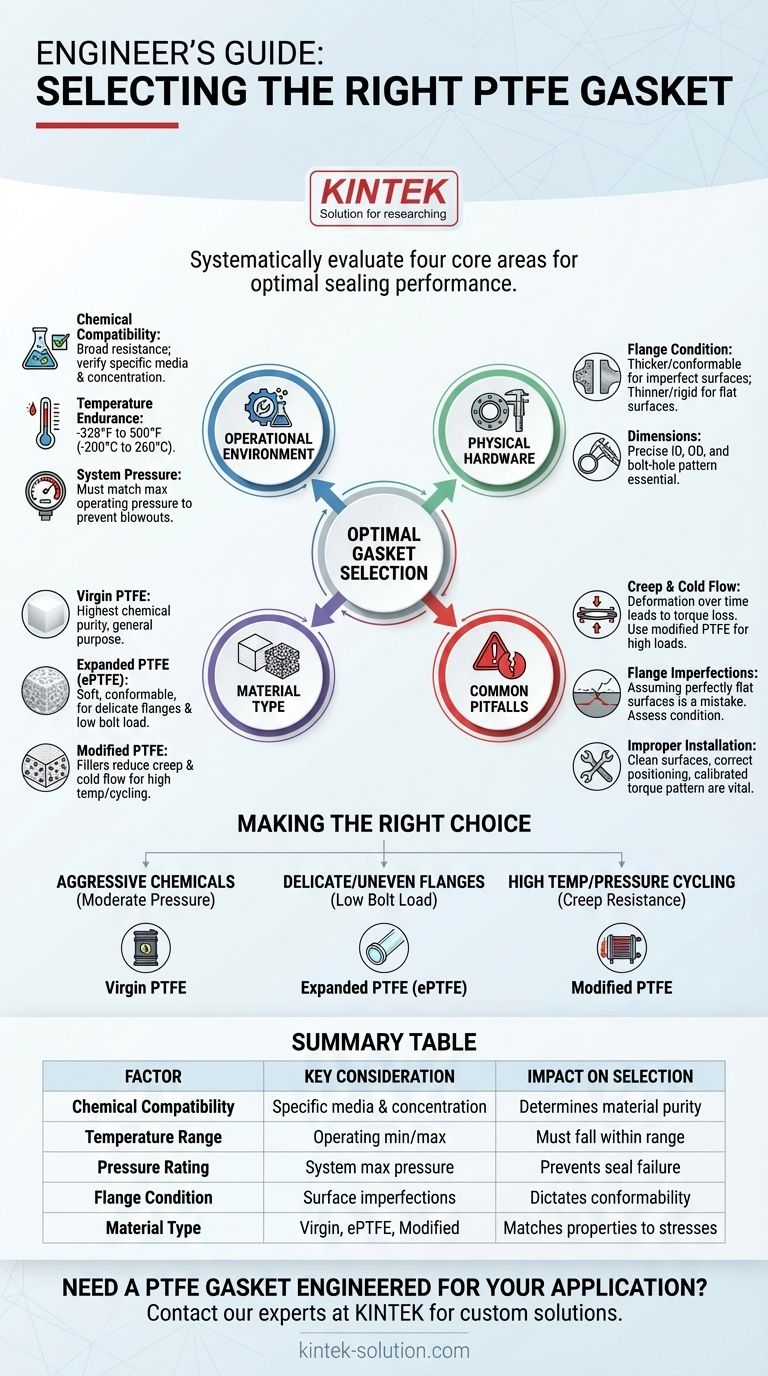

요약표:

요소	주요 고려 사항	선택에 미치는 영향
화학적 호환성	특정 매체 및 농도	재료 순도 결정 (예: 고순도용 버진 PTFE)
온도 범위	작동 최소/최대 온도	-328°F ~ 500°F (-200°C ~ 260°C) 범위 내에 있어야 함
압력 등급	시스템의 최대 작동 압력	밀봉 실패 및 파열 방지; 개스킷 두께에 영향
플랜지 상태	표면 평탄도 및 결함	개스킷 유연성 결정 (고르지 않은 표면용 ePTFE)
재료 유형	버진, 확장 (ePTFE), 또는 변형 PTFE	애플리케이션 스트레스에 맞는 특성 (예: 크리프 저항성)
