두 슬라이딩 표면에 표준 PTFE를 사용하는 것은 심각한 설계 오류입니다. 이 구성은 특히 하중이 가해지거나 온도 변화가 있을 때 시간이 지남에 따라 하부 PTFE 부재가 눌리는 현상을 유발합니다. 이러한 변형은 마찰을 가속화하고 조기 마모를 유발하여 베어링의 주요 기능을 훼손하는 고압 지점을 생성합니다.
PTFE 대 PTFE 슬라이드 베어링 설계는 시스템의 수명을 저하시킵니다. 최적의 표준 구성은 PTFE 표면을 광택 스테인리스 스틸과 같은 단단하고 매끄러운 대면 표면과 짝지어 일관되게 낮은 마찰을 보장하고 조기 파손을 방지합니다.
PTFE 대 PTFE 접촉의 문제점
고하중 슬라이딩 응용 분야에서 동일한 두 가지 비교적 부드러운 재료를 짝짓는 것은 근본적인 파손 지점을 도입합니다. PTFE를 우수한 베어링 표면으로 만드는 특성은 적절한 대면 표면 없이는 손상됩니다.
눌림 및 압력 지점
상부 및 하부 부재 모두에 PTFE를 사용하는 경우 하부 표면은 변형되기 쉽습니다.
시간이 지남에 따라 일관된 하중 경로는 하부 부재가 눌리거나 "콜드 플로우(cold flow)"되도록 합니다. 이는 상부 부재가 움직이는 동안 지속적으로 올라가야 하는 움푹 들어간 부분을 생성합니다.
이러한 영향은 PTFE의 치수 안정성을 변경하고 눌림 과정을 가속화할 수 있는 온도 변동에 의해 악화됩니다.
조기 마모 및 파손
눌림으로 인해 생성된 고압 지점은 국부적인 마찰을 극적으로 증가시킵니다.
이는 불필요한 스트레스와 PTFE 재료의 급격한 분해로 이어져 조기 마모 및 전체 베어링 어셈블리의 서비스 수명 단축을 초래합니다.
업계 표준: 우수한 구성
PTFE의 고유한 이점을 활용하려면 위에서 설명한 파손 모드를 저항하는 재료와 짝을 이루어야 합니다. 이것이 업계가 특정 재료 조합을 표준화한 이유입니다.
광택 스테인리스 스틸의 역할
PTFE 슬라이드 베어링의 이상적인 대면 표면은 광택 스테인리스 스틸입니다.
그 경도는 PTFE 대 PTFE 설정에서 발생하는 눌림 및 변형을 방지합니다. 매끄럽고 광택 처리된 표면은 PTFE와 미끄러질 때 가능한 가장 낮은 마찰 계수를 보장합니다.
이 조합이 성능을 극대화하는 방법
PTFE를 단단하고 매끄러운 파트너와 짝을 이룸으로써 일관되고 평평한 접촉 영역을 유지합니다.
이를 통해 베어링은 의도한 대로 작동하여 위험한 끼임-미끄러짐(stick-slip) 현상 없이 부드러운 움직임을 제공하고 길고 예측 가능한 작동 수명을 보장할 수 있습니다.
트레이드오프 및 한계 이해
제대로 설계된 PTFE 베어링은 매우 효과적이지만 신뢰성을 보장하기 위해 작동 경계를 인식하는 것이 중요합니다.
온도 민감도
표준 PTFE 구성은 일반적으로 130°C (266°F)까지 연속 사용이 가능합니다.
더 높은 온도 응용 분야의 경우 5mm 깊이의 PTFE(최대 200°C / 392°F) 또는 흑연 충전 베어링(최대 400-500°C / 752-932°F)과 같은 특수 설계가 필요합니다.
이물질에 대한 민감도
PTFE가 작은 먼지 입자를 흡수하는 능력은 장점이지만 면역은 아닙니다.
베어링은 본질적으로 유지 보수가 필요 없지만, 슬라이딩 표면 사이에 끼인 크거나 날카로운 이물질은 PTFE 또는 강철을 긁어 성능을 저하시킬 수 있습니다. 가혹한 환경에서는 인터페이스가 깨끗한지 확인하기 위해 주기적인 검사가 좋은 습관입니다.
응용 분야에 적합한 선택
올바른 재료 조합을 선택하는 것은 선호의 문제가 아니라 베어링의 기능과 수명에 근본적인 것입니다.
- 신뢰성과 긴 서비스 수명이 주요 관심사인 경우: 항상 업계 표준 구성인 광택 스테인리스 스틸 대면 표면을 따라 미끄러지는 PTFE를 사용하십시오.
- 고온 작동이 주요 관심사인 경우: 깊이 있는 PTFE 또는 흑연 슬라이딩 재료를 포함할 수 있는 해당 환경에 맞게 설계된 베어링을 지정하십시오.
- 비용 효율성이 주요 관심사인 경우: 조기 파손 및 교체 비용이 예상되는 초기 절감액보다 훨씬 크므로 PTFE 대 PTFE 설계를 피하십시오.
슬라이드 베어링 재료를 올바르게 지정하는 것은 내구성이 뛰어나고 유지 보수가 필요 없으며 효과적인 솔루션을 보장하는 가장 중요한 단계입니다.
요약표:
| 구성 | 주요 문제 | 권장 솔루션 |
|---|---|---|
| PTFE 대 PTFE | 눌림, 고압 지점, 가속화된 마모, 조기 파손 | 이 설계는 피하십시오 |
| PTFE 대 광택 스테인리스 스틸 | 해당 없음 (업계 표준) | 낮은 마찰을 제공하고, 눌림을 방지하며, 긴 서비스 수명을 보장합니다 |
슬라이드 베어링 설계가 오래 지속되도록 보장하십시오.
KINTEK은 반도체, 의료, 실험실 및 산업 분야의 까다로운 응용 분야를 위해 씰 및 맞춤형 베어링 표면을 포함하여 고정밀 PTFE 부품 제조를 전문으로 합니다. 재료 과학 및 맞춤형 제작에 대한 당사의 전문 지식은 슬라이드 베어링이 최대 성능과 수명을 위해 최적의 대면 표면과 짝을 이루도록 보장합니다.
조기 파손의 위험을 감수하지 마십시오. 당사 팀이 프로토타입부터 대량 생산까지 특정 하중, 온도 및 환경 요구 사항에 맞게 조정된 내구성 있고 유지 보수가 필요 없는 솔루션을 제공하도록 하십시오.
상담 및 견적을 위해 지금 KINTEK에 문의하십시오.

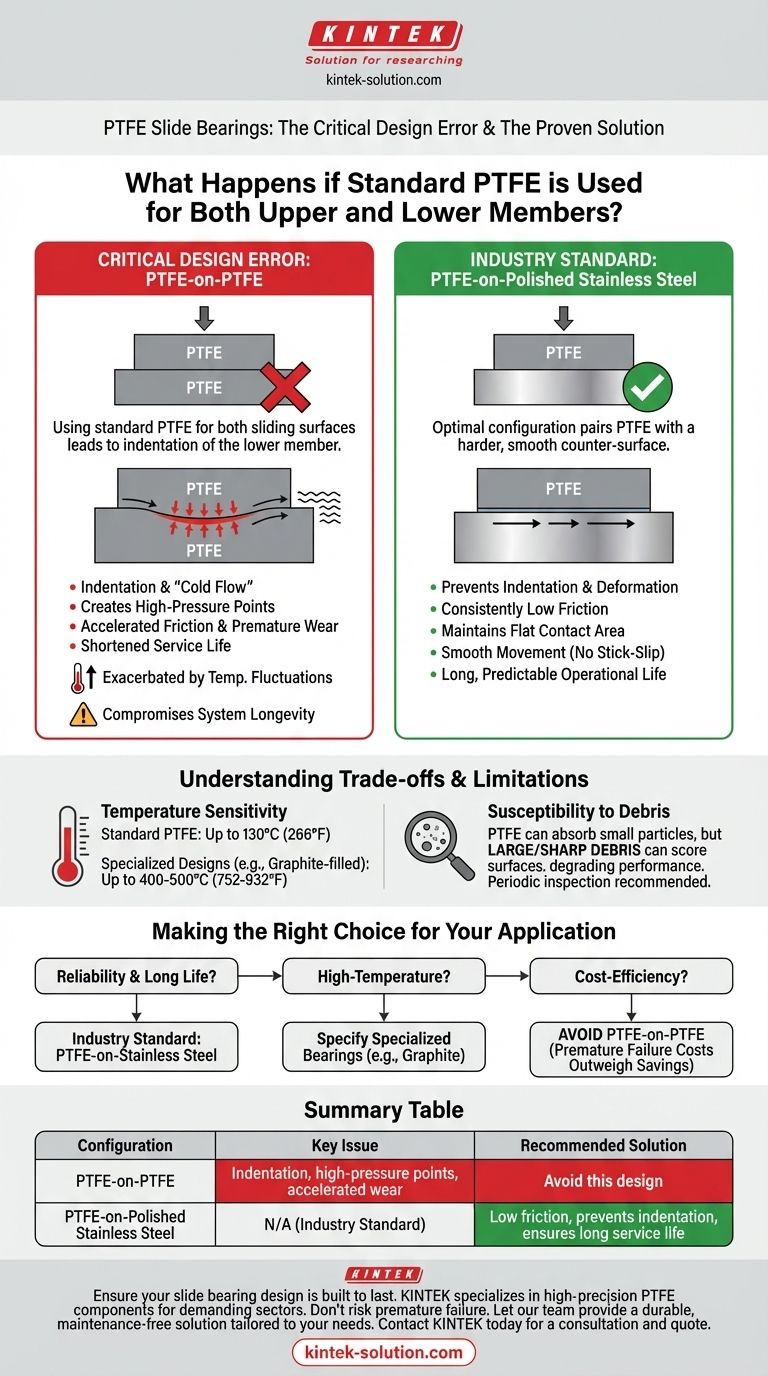

시각적 가이드
