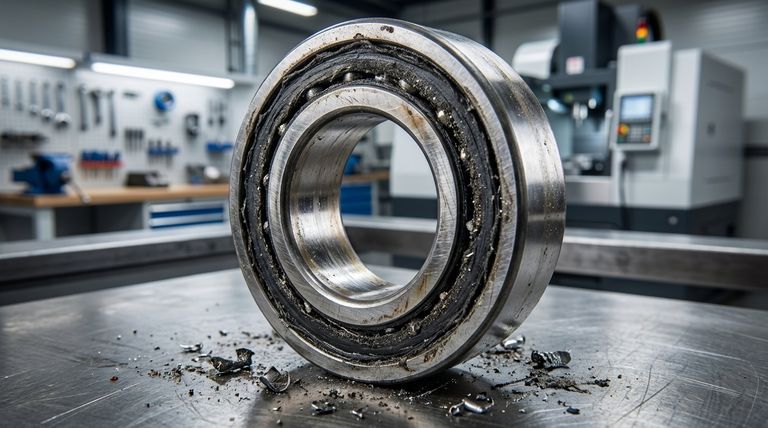

PTFE 라이너 베어링에 유격이 발생하면 빠른 고장 과정의 시작을 나타냅니다. 이 초기 헐거움은 먼지나 모래와 같은 오염 물질이 볼과 라이너 사이의 공간으로 유입되도록 허용합니다. 이 오염은 베어링의 자체 윤활 표면 손실과 결합하여 기능이 빠르게 손상되며 베어링을 교체해야 함을 의미합니다.
PTFE 라이너 베어링의 유격에 대한 핵심 문제는 헐거움 자체가 아니라 자체 윤활 시스템을 파괴하는 방식입니다. PTFE 전이막을 유지하는 데 필요한 단단하고 밀착된 접촉이 손실되면 마모가 가속되어 돌이킬 수 없는 고장으로 이어집니다.
자체 윤활 시스템: 작동 방식
유격이 치명적인 이유를 이해하려면 먼저 베어링의 핵심 메커니즘을 이해해야 합니다. 이들은 그리스나 오일에 의존하는 전통적인 베어링이 아닙니다.
PTFE 라이너
"라이너"는 일반적으로 PTFE(폴리테트라플루오로에틸렌) 섬유 및 기타 구조 섬유로 직조되어 단단한 지지 쉘에 접합된 것입니다. PTFE는 매우 낮은 마찰 계수로 알려져 있습니다.
중요한 전이막
베어링의 초기 길들이기 주기 동안 미세한 양의 PTFE 라이너가 맞닿는 볼 또는 샤프트 표면으로 이동합니다. 이로 인해 얇고 안정적인 PTFE 전이막이 생성됩니다.
그 결과 PTFE가 PTFE 위에서 미끄러지는 초저마찰 시스템이 만들어집니다. 이것이 "자체 윤활" 기능입니다.
긴밀한 장착의 필요성
이 전체 시스템은 볼과 라이너 사이의 밀착되고 높은 압력의 접촉에 의존합니다. 이 베어링은 유격 없이 작동하도록 설계되었으며 종종 특정 양의 예압(음의 유격)을 갖도록 설계되었습니다. 이 지속적인 접촉이 중요한 전이막을 유지하는 요소입니다.
고장 연쇄 반응: 유격이 실제로 하는 일
유격(원치 않는 헐거움)이 발생하면 자체 윤활 메커니즘이 체계적으로 분해됩니다.
1단계: 전이막 분해
유격이 생기면 일관된 고압 접촉이 손실됩니다. 볼이 라이너와 지속적으로 마찰하지 않으므로 PTFE 전이막이 더 이상 보충되지 않습니다. 볼에 있는 기존 필름은 빠르게 마모됩니다.
2단계: 마모 시작
전이막이 사라지면 시스템은 더 이상 PTFE 대 PTFE가 아닙니다. 단단한 볼 재질이 부드러운 라이너 섬유와 직접 마찰하게 됩니다. 이로 인해 마찰이 증가하고 마모가 발생하여 라이너가 빠르게 열화됩니다.
3단계: 오염 물질 유입
새로운 틈은 먼지, 분진 및 습기의 유입 경로 역할을 합니다. 이러한 오염 물질은 부드러운 라이너 재료에 박혀 라이너를 사포처럼 만들어 움직일 때마다 볼을 갈아 마모를 급격히 가속화합니다.
4단계: 완전한 고장
이 마모, 유격 증가 및 추가 오염의 순환은 기하급수적으로 가속됩니다. 베어링은 정밀도와 하중 지지 능력을 빠르게 상실하여 완전한 기능 고장을 초래합니다.
일반적인 함정과 고려 사항
효과적이지만 PTFE 라이너 베어링에는 조기 유격 및 고장으로 이어질 수 있는 특정 취약성이 있습니다.
오염에 대한 민감성
이들은 "개방형" 시스템이므로 환경 오염 물질에 매우 취약합니다. 처음부터 먼지가 있으면 라이너가 쉽게 손상될 수 있습니다.
부적절한 설치
올바른 설치가 가장 중요합니다. 망치를 사용하거나 베어링의 잘못된 부분에 힘을 가하면 지지 쉘이 변형되거나 라이너가 손상되어 즉시 마모되고 유격이 발생하는 불균일한 접촉면이 생성될 수 있습니다.
오용
이 베어링은 고하중, 저속 진동 응용 분야에서 탁월합니다. 고속 회전 응용 분야에서 사용하면 과도한 열이 발생하여 PTFE 라이너가 열화되고 고장날 수 있습니다.
프로젝트에 적용하는 방법
접근 방식은 새 시스템을 설계하는지, 구성 요소를 설치하는지 또는 유지 보수를 수행하는지에 따라 달라집니다.
- 시스템 설계에 중점을 두는 경우: 하우징 보어와 샤프트가 베어링에 적절한 간섭 핏 또는 예압을 달성하는 데 필요한 정확한 공차를 충족하는지 확인하십시오.
- 설치에 중점을 두는 경우: 항상 올바른 크기의 맨드릴이 있는 적절한 아버 프레스를 사용하여 단단한 외부 쉘에만 힘을 가하여 베어링이 곧고 정확하게 삽입되도록 하십시오.
- 유지 보수 및 검사에 중점을 두는 경우: 조인트에 감지 가능한 유격이나 "흔들림" 움직임이 있는지 주기적으로 확인하십시오. 감지 가능한 헐거움은 마모 과정이 시작되었으며 교체가 임박했음을 나타내는 직접적인 지표입니다.
궁극적으로 PTFE 라이너 베어링을 밀착 접촉에 의존하는 정밀 시스템으로 보는 것이 성공적인 적용과 수명의 핵심입니다.
요약표:
| 고장 단계 | 주요 결과 |
|---|---|
| 초기 유격 | PTFE 전이막 유지를 위해 필요한 밀착 접촉 상실. |
| 전이막 분해 | 자체 윤활 PTFE 대 PTFE 시스템 실패, 마찰 증가. |
| 마모 | 단단한 볼이 라이너와 직접 마찰하여 열화 가속화. |
| 오염 물질 유입 | 먼지와 모래가 틈새로 유입되어 라이너에 박혀 마모 가속화. |
| 완전한 고장 | 베어링이 정밀도와 하중 지지 능력을 상실하여 즉각적인 교체 필요. |
KINTEK의 정밀 PTFE 부품으로 애플리케이션의 신뢰성을 확보하십시오.
PTFE 라이너 베어링 고장이 허용되지 않는 경우, 까다로운 표준에 따라 제조된 부품이 필요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 씰, 라이너 및 실험 기구 제작을 전문으로 합니다.
당사는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 중요한 시스템이 요구하는 완벽한 핏과 성능을 보장합니다.
부품 고장으로 운영이 중단되지 않도록 하십시오. 지금 바로 전문가에게 문의하여 특정 요구 사항에 대해 논의하고 견적을 받아보십시오.

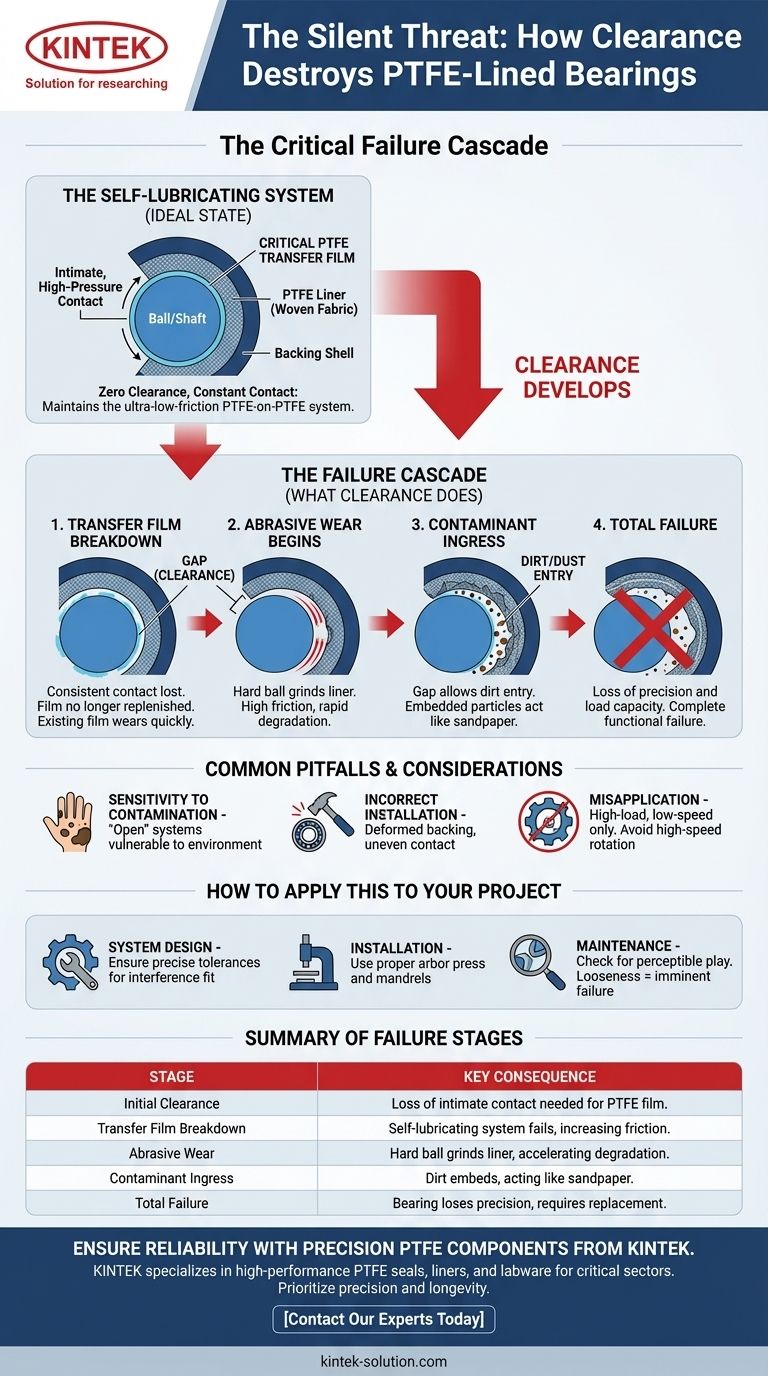

시각적 가이드
