본질적으로 PTFE 슬라이딩 베어링 패드는 엄청난 수직 하중을 지지하고 거의 마찰 없는 수평 이동을 허용하는 두 가지 중요한 기능을 동시에 수행하도록 설계된 복합 구성 요소입니다. 이는 낮은 마찰 계수를 가진 폴리테트라플루오로에틸렌(PTFE) 층을 일반적으로 적층 고무 패드인 하중 지지 요소에 접합하여 이를 수행합니다. 이 설계는 열팽창, 진동 또는 기타 동적 힘으로 인한 움직임을 수용해야 하는 구조물 및 장비에 필수적입니다.
핵심 개념은 수직 지지력과 수평 움직임을 분리하는 것입니다. 강력한 압축 기반과 매끄러운 PTFE 표면을 결합함으로써 엔지니어는 구조물의 막대한 힘을 안전하게 관리하는 동시에 부드럽고 예측 가능한 방식으로 미끄러지도록 할 수 있습니다.
PTFE 슬라이딩 베어링의 작동 방식
PTFE 슬라이딩 베어링은 단순한 단일 패드가 아니라 각 구성 요소가 특정 작업을 수행하는 시스템입니다. 이러한 부품을 이해하면 하중과 움직임을 모두 효과적으로 관리하는 방법을 알 수 있습니다.
하중 지지 코어
베어링의 기초는 일반적으로 적층 탄성체(고무) 패드입니다. 이 코어는 무거운 수직 하중 하에서 압축되도록 설계되어 안정적인 지지력을 제공합니다. 또한 진동을 흡수하고 약간의 회전 움직임을 수용할 수 있어 다용도 기반이 됩니다.
저마찰 표면
고무 패드 상단에 접합된 것이 핵심 구성 요소인 PTFE 시트입니다. 이 재료는 테플론이라는 브랜드 이름으로 널리 알려져 있으며, 모든 고체 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 그 목적은 다른 플레이트가 최소한의 저항으로 그 위를 미끄러지도록 하는 매끄러운 표면을 만드는 것입니다.

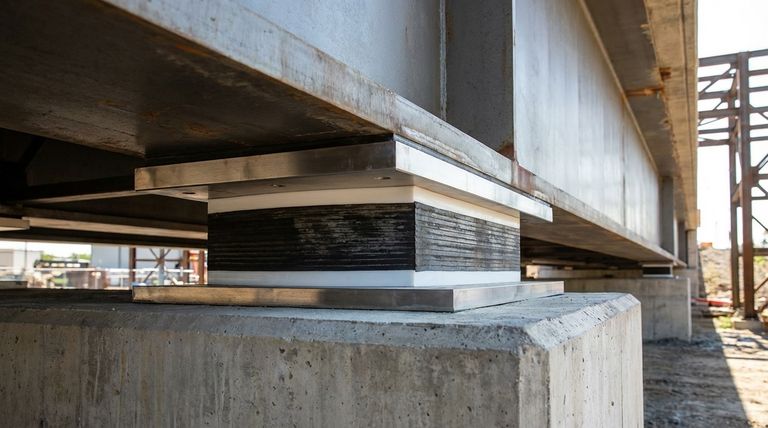

완전한 어셈블리
일반적인 설치에서 PTFE 패드는 더 큰 어셈블리의 일부입니다. 여기에는 종종 상부 구조물에 고정된 광택 스테인리스 스틸 플레이트가 포함됩니다. PTFE 표면은 이 매끄러운 강철 플레이트 위를 미끄러지면서 일관되게 낮은 마찰 인터페이스를 보장합니다. 전체 시스템은 종종 베어링을 구조물의 기초와 지지하는 빔 또는 장비에 고정하는 상부 및 하부 강철 플레이트 사이에 배치됩니다.
주요 응용 분야 및 사용 사례
무거운 하중과 미끄러짐을 모두 처리할 수 있는 고유한 능력으로 인해 이러한 베어링은 여러 분야에서 필수적입니다. 이들은 단순히 교량용이 아니라 부하 하에서 제어된 움직임이 설계 요구 사항인 모든 응용 분야에 사용됩니다.
교량 및 구조 공학
이것이 가장 일반적인 응용 분야입니다. 교량은 온도 변화에 따라 팽창하고 수축합니다. PTFE 베어링은 교량 상판과 지지 교각 사이에 배치되어 파괴적인 응력이 지지 구조물로 전달되는 것을 방지하면서 이러한 열적 움직임을 허용합니다.
중공업 장비
대형 산업 기계나 용기는 유지 보수 또는 정렬 조정을 위해 이동해야 하는 경우가 많습니다. PTFE 슬라이드 베어링은 이러한 수 톤의 물체를 제어된 힘으로 이동시켜 장비나 기초의 손상을 방지하는 방법을 제공합니다.
건물 및 경기장
대규모 건설, 특히 경기장이나 컨벤션 센터와 같이 긴 지붕 경간을 가진 구조물의 경우, PTFE 베어링은 열 변화, 풍하중 또는 지진 활동으로 인한 움직임을 수용합니다. 이는 주요 구조 프레임에 응력이 축적되는 것을 방지합니다.
상충 관계 이해
매우 효과적이지만 PTFE 슬라이딩 베어링에는 한계가 없는 것은 아닙니다. 그 성능은 적절한 설계 및 설치에 달려 있습니다.
오염에 대한 민감성
저마찰 표면의 효과는 깨끗하고 매끄러운 상태를 유지하는지에 달려 있습니다. PTFE와 스테인리스 스틸 플레이트 사이의 먼지, 이물질 또는 모래는 표면을 긁어 마찰을 증가시키고 베어링 기능을 손상시킬 수 있습니다. 이것이 어셈블리에 종종 방진 덮개가 포함되는 이유입니다.
온도 제한
PTFE는 넓은 작동 온도 범위를 가지지만, 극도로 차갑거나 뜨거운 온도에서는 특성이 변할 수 있습니다. 이는 특히 혹독한 기후에서의 응용 분야에서 설계 단계에서 고려되어야 합니다.
설치 정밀도
적절한 성능을 위해서는 맞닿는 표면이 완벽하게 평행하고 매끄러워야 합니다. 약간의 정렬 불량이라도 불균일한 하중과 마모를 유발하여 베어링 시스템의 조기 고장으로 이어질 수 있습니다.
목표에 맞는 올바른 선택
올바른 베어링 구성을 선택하는 것은 관리해야 하는 특정 힘과 움직임에 전적으로 달려 있습니다.
- 구조물의 열 팽창이 주요 초점인 경우: 주요 관심사는 느리고 예측 가능한 수평 움직임을 수용하는 것이므로 표준 PTFE 적층 고무 베어링이 이상적인 선택입니다.
- 중장비의 빈번한 움직임이 주요 초점인 경우: 미끄러짐 방향을 제어하기 위한 가이드 플레이트와 동적 하중을 처리하기 위한 더 두꺼운 강철 구성 요소가 있는 보다 견고한 어셈블리가 필요할 수 있습니다.
- 지진 격리가 주요 초점인 경우: 에너지 소산 및 대규모 다방향 움직임을 허용하도록 특별히 설계된 납 코어와 같은 추가 요소를 통합하는 보다 복잡한 베어링 시스템이 필요합니다.
궁극적으로 PTFE 슬라이딩 베어링은 거대한 구조물이 안전하게 움직이도록 하는 근본적인 문제를 해결하는 정교한 엔지니어링 솔루션입니다.
요약표:
| 구성 요소 | 기능 |
|---|---|
| 하중 지지 코어 | 수직 하중 하에서 압축되며 진동을 흡수합니다. |
| PTFE 표면 | 수평 미끄러짐을 위한 저마찰 인터페이스를 제공합니다. |
| 스테인리스 스틸 플레이트 | PTFE의 매끄럽고 내구성 있는 반대 표면 역할을 합니다. |
| 주요 응용 분야 | 교량 신축 이음부, 중장비 이동, 건물 지진 격리. |
신뢰할 수 있는 PTFE 베어링 솔루션이 필요하십니까?
KINTEK은 맞춤형 베어링 패드, 씰 및 라이너를 포함한 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 생산은 귀사의 구조물과 장비가 엄청난 하중과 중요한 움직임을 안전하고 효율적으로 처리할 수 있도록 보장합니다.
반도체, 의료, 실험실 또는 산업 분야에 종사하든 관계없이 프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다.
귀하의 특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 KINTEK에 문의하십시오!

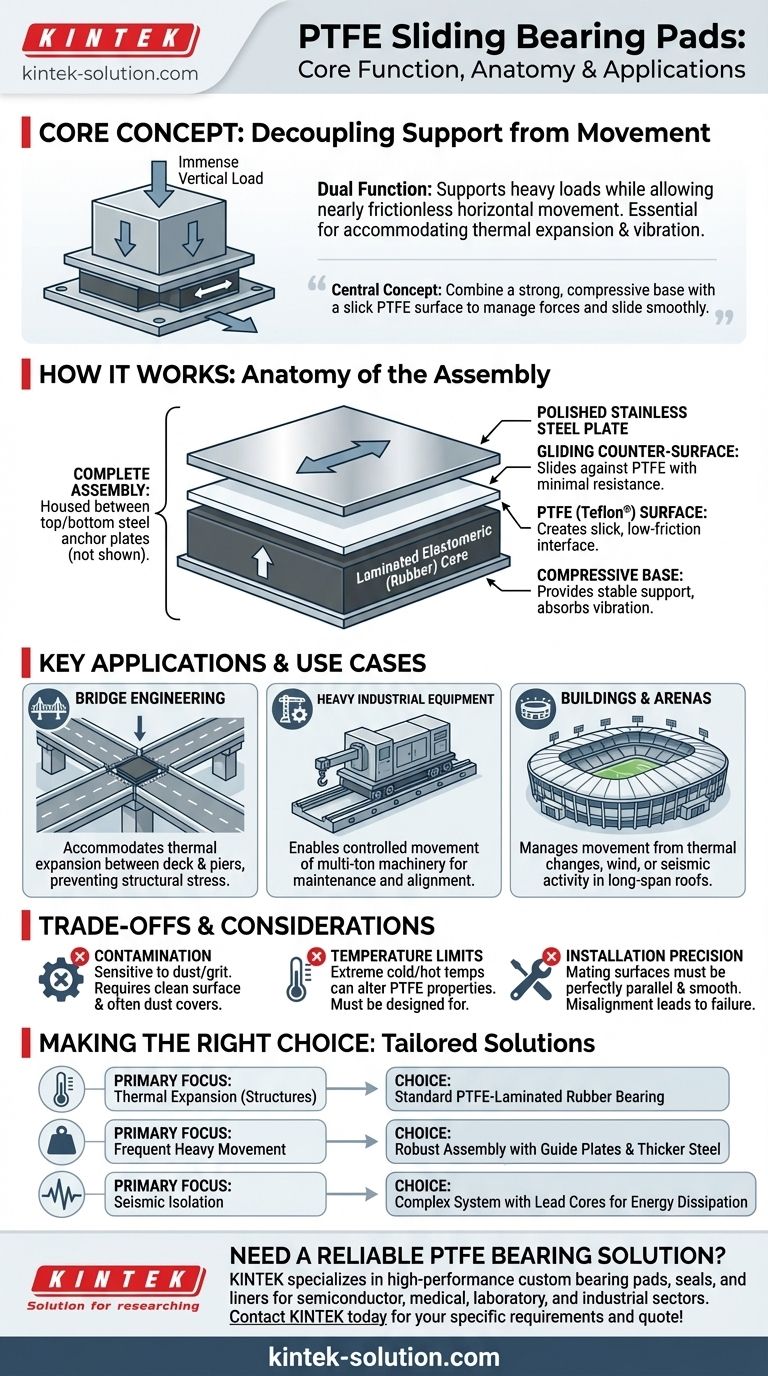

시각적 가이드
