본질적으로 PTFE 슬라이딩 고무 베어링 패드는 대규모 건설을 위해 설계된 복합 구성 요소입니다. 이는 하중 지지 적층 고무 패드와 극도로 낮은 마찰 계수를 가진 PTFE 상부 층을 결합합니다. 주요 용도는 교량 및 대형 건물과 같은 구조물에서 엄청난 수직 무게를 동시에 지지하는 동시에 제어된 수평 이동을 허용하는 것입니다.
대규모 건설에서 핵심적인 과제는 두 가지 상반되는 힘, 즉 구조물의 막대한 정적 무게와 온도 변화, 재료 크리프 또는 지진 활동으로 인한 동적이고 미묘한 움직임을 관리하는 것입니다. PTFE 슬라이딩 베어링은 고무의 압축 강도와 PTFE의 거의 마찰 없는 표면을 결합하여 구조물이 무결성을 손상시키지 않고 "숨을 쉴" 수 있도록 함으로써 이 문제를 해결합니다.
베어링 패드 해부: 작동 방식
기능을 이해하려면 베어링을 단일 블록이 아닌 각 구성 요소가 뚜렷한 역할을 하는 정교한 다층 시스템으로 보아야 합니다.
적층 고무 코어
베어링의 기초는 적층 탄성체(고무) 패드입니다. 이것은 단단한 고무가 아니라 고무와 강철판이 번갈아 층을 이루고 서로 접합된 것입니다.
강철판은 고무를 구속하여 부풀어 오르지 않고 무거운 수직 하중을 지지하는 능력을 극적으로 향상시킵니다. 이 코어는 구조물의 무게를 지탱하는 핵심적인 역할을 합니다.
PTFE 슬라이딩 표면
고무 코어 상단에는 얇은 PTFE(폴리테트라플루오로에틸렌) 시트가 접착되어 있습니다. 이것이 움직임을 수용하는 열쇠입니다.
PTFE는 모든 고체 중에서 가장 낮은 마찰 계수 중 하나로 알려진 불소수지입니다. 매우 미끄럽고, 내구성이 뛰어나며, 화학적으로 불활성이며, 부식에 강하여 엄청난 압력 하에서 지속적인 저마찰 슬라이딩을 위한 이상적인 표면입니다.
맞물리는 스테인리스 스틸판
PTFE 표면은 콘크리트나 강철과 직접 미끄러지지 않습니다. 이 표면은 구조물의 보 또는 거더에 고정된 별도의 상부 요소의 일부인 광택 처리된 스테인리스 스틸판과 마찰하며 움직입니다.
PTFE가 광택 처리된 스테인리스 스틸 위에서 미끄러지는 조합은 엄청난 압력 하에서 지속적인 저마찰 슬라이딩을 허용하는 매우 낮은 마찰 인터페이스를 만듭니다.
전체 어셈블리
이 시스템은 두 가지 주요 부분으로 구성됩니다. 하부 요소(PTFE 표면이 오목하게 들어간 고무 패드)와 상부 요소(광택 스테인리스 스틸 슬라이딩 표면이 용접된 강철판).

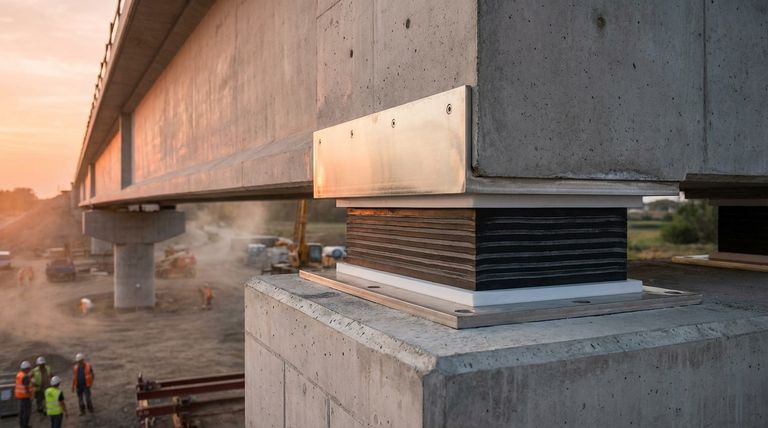

하부 요소는 기초 또는 교각 위에 놓이고, 상부 요소는 교량 상판 또는 건물 보에 고정됩니다. 그런 다음 구조물은 PTFE 표면 위에서 부드럽게 미끄러질 수 있습니다.
해결하는 핵심 문제: 구조적 움직임 관리
대형 구조물은 정적이지 않습니다. 끊임없이 움직입니다. 이러한 베어링은 이 현실을 안전하게 관리하기 위해 설계된 솔루션입니다.
열팽창 수용
움직임의 가장 일반적인 원인은 열팽창 및 수축입니다. 온도가 오르내림에 따라 긴 교량의 길이는 몇 인치 또는 심지어 피트까지 변할 수 있습니다.
PTFE 슬라이딩 베어링은 교량 상판이 자유롭게 팽창하고 수축하도록 허용하여 지지 교각과 교대부에 손상을 줄 수 있는 엄청난 내부 응력 축적을 방지합니다.
수직 하중 분산
고무 코어의 주요 임무는 상부 구조물로부터의 막대한 수직 하중을 하부 구조물에 고르게 분산시키는 것입니다.
이는 시간이 지남에 따라 콘크리트 교각의 균열 및 구조적 파손으로 이어질 수 있는 응력 집중을 방지합니다.
구조적 안정성 향상
이러한 베어링은 상부 구조물을 하부 구조물의 특정 움직임으로부터 격리함으로써 전반적인 안전성과 안정성을 향상시킵니다.
이는 작고 제어된 움직임과 회전을 허용하여 하중이 항상 의도된 경로를 통해 예측 가능하게 전달되도록 보장합니다.
피해야 할 일반적인 함정
이러한 베어링의 성능은 올바른 설계 및 설치에 전적으로 달려 있습니다. 오류는 효율성을 저해할 수 있습니다.
슬라이딩 표면 오염
PTFE와 스테인리스 스틸 인터페이스의 저마찰 특성은 오염에 매우 민감합니다.
표면 사이에 갇힌 이물질, 먼지 또는 모래는 플레이트를 긁고 마찰을 증가시키며 움직임을 방해할 수 있습니다. 건설 중 및 후에 적절한 밀봉 및 보호가 중요합니다.
부적절한 설치 및 정렬
슬라이딩 표면은 완벽하게 수평이고 평행하게 설치되어야 합니다.
어떤 종류의 정렬 불량이라도 하중이 불균일하게 분포되어 바인딩, PTFE 패드의 한쪽 가장자리에 과도한 마모가 발생하고 설계된 대로 움직임을 수용하지 못하게 될 수 있습니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 베어링을 선택하는 것은 구조물의 특정 요구 사항에 따라 달라집니다.
- 수평 이동이 상당한 고하중 지지가 주요 초점인 경우: PTFE 슬라이딩 고무 베어링은 온도 변화가 큰 장경간 교량이나 건물에 완벽하게 적합한 이상적인 선택입니다.
- 최소한의 움직임으로 단순한 하중 지지가 주요 초점인 경우: 표준(비슬라이딩) 적층 고무 베어링 패드가 비용 효율적이고 충분한 솔루션일 수 있습니다.
- 중공업 장비 격리가 주요 초점인 경우: 이러한 베어링은 공장 기계에도 매우 효과적이며, 여기서 진동을 흡수하고 장비 베이스의 열팽창을 허용할 수 있습니다.
궁극적으로 이 구성 요소는 현대적이고 탄력적인 건설을 가능하게 하는 중요한 요소로, 거대한 구조물이 환경에 적응하면서도 굳건히 설 수 있도록 합니다.
요약표:
| 구성 요소 | 재료 | 주요 기능 |
|---|---|---|
| 코어 | 적층 고무 및 강철판 | 막대한 수직 하중 지지 |
| 슬라이딩 표면 | PTFE (폴리테트라플루오로에틸렌) | 움직임을 위한 저마찰 인터페이스 제공 |
| 맞물리는 판 | 광택 스테인리스 스틸 | PTFE 표면과의 부드러운 슬라이딩 가능 |
| 일반적인 응용 분야 | 교량, 대형 건물, 중장비 | 열팽창, 지진 활동 및 진동 관리 |
귀하의 중요 응용 분야를 위한 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 건설, 반도체, 의료 및 실험실과 같은 까다로운 산업을 위한 씰, 라이너 및 맞춤형 부품을 포함한 PTFE 구성 요소의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 슬라이딩 베어링 패드와 같은 구성 요소에 필수적인 내구성과 저마찰 성능을 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작이 가능하며, 프로젝트에 필요한 품질과 신뢰성을 보장합니다.
지금 바로 전문가에게 문의하여 특정 요구 사항에 대해 논의하고 KINTEK이 다음 프로젝트를 어떻게 지원할 수 있는지 알아보십시오.

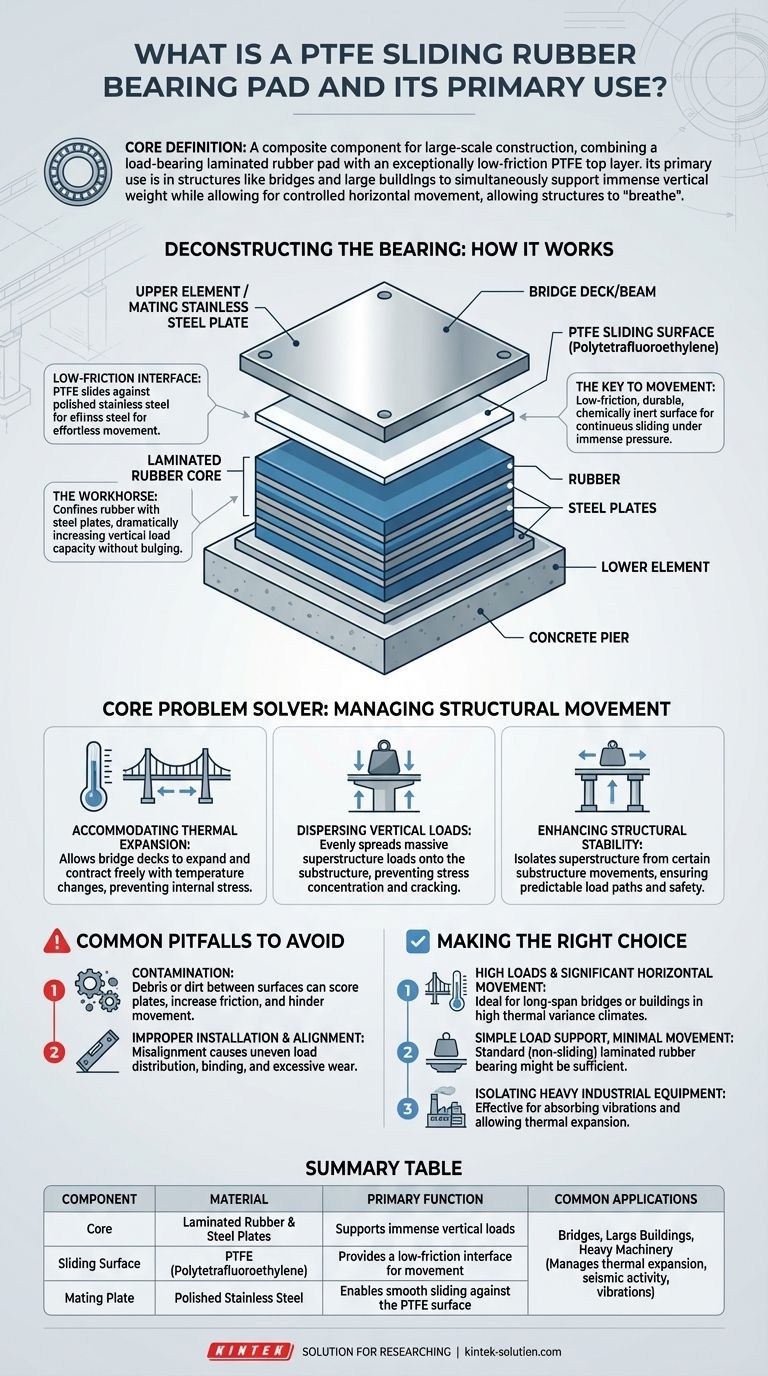

시각적 가이드
