간단히 말해, 테프론 립 씰은 기존 고무 씰이 실패하는 까다로운 응용 분야를 위해 설계된 고성능 씰링 부품입니다. 이 씰은 폴리테트라플루오로에틸렌(PTFE)이라는 불소수지(일반적으로 브랜드 이름인 테프론으로 알려짐)로 만들어집니다. PTFE의 고유한 특성 덕분에 고속, 극한 온도 및 공격적인 화학 물질이 있는 환경에서 효과적으로 기능할 수 있습니다.
테프론 립 씰은 단순한 재료 대체가 아니라 엔지니어링된 솔루션입니다. 그 가치는 PTFE의 고유한 낮은 마찰력과 화학적 비활성에서 비롯되며, 이는 까다로운 작동 조건에서 고압, 고속 회전축에 대한 탁월한 선택이 되게 합니다.
테프론 립 씰을 정의하는 요소는 무엇인가요?
이러한 씰이 중요한 응용 분야에 지정되는 이유를 이해하려면 핵심 재료와 기계적 구조를 모두 살펴봐야 합니다.
핵심 재료: PTFE
씰의 핵심은 폴리테트라플루오로에틸렌(PTFE)입니다. 이는 탄소와 불소 원자로 구성된 합성 불소수지입니다.
이러한 화학 구조는 PTFE에 특징적인 특성, 즉 극도로 낮은 마찰 계수(자가 윤활 특성 부여)와 탁월한 화학적 공격에 대한 저항성을 부여합니다.
구조 방식
테프론 립 씰은 단순한 PTFE 링이 아니라 여러 부품으로 구성된 어셈블리인 경우가 많습니다. 일반적인 설계에는 스테인리스 스틸로 만들어진 단단한 외부 케이스가 포함되며, 이는 장비 하우징에 압입됩니다.
이 케이스는 정밀하게 성형된 PTFE 씰링 요소("립")를 지지합니다. 이 설계는 립이 회전축에 대해 가압되어 안정적인 씰을 형성하도록 보장합니다.
씰링 원리: 훅 응력(Hoop Stress)
단순히 제자리에 압착되는 유연한 고무 씰과 달리, 테프론 립 씰은 훅 응력(hoop stress)을 활용합니다. 씰링 립은 밀봉할 축보다 약간 작은 직경으로 제조됩니다.
설치 시 립이 축 위로 늘어나면서 일정하고 균일한 압력이 생성됩니다. 이 장력은 PTFE의 낮은 마찰 특성과 결합되어 최소한의 열과 마모를 발생시키는 내구성 있는 씰을 만듭니다.
대체품보다 테프론 립 씰을 선택해야 하는 이유
엔지니어는 작동 요구 사항이 표준 엘라스토머(고무) 씰의 능력을 초과할 때 테프론 립 씰을 지정합니다. 장점은 명확하고 중요합니다.
극한의 온도 및 압력 허용 범위
테프론 씰은 일반적으로 -40°C에서 220°C에 이르는 광범위한 온도 범위에서 무결성과 성능을 유지합니다.
또한 고압 응용 분야를 위해 설계되었으며, 고무 씰이 압출되어 파괴될 수 있는 최대 250 Bar(3,600 PSI 이상)의 압력을 처리할 수 있습니다.
우수한 내화학성
PTFE는 산업에서 사용되는 가장 화학적으로 비활성인 재료 중 하나입니다. 공격적인 용매, 산 및 염기에 의한 손상에 대해 사실상 면역이므로 화학 공정 및 제약 응용 분야에 필수적입니다.
고속 작동
PTFE의 자가 윤활성, 저마찰 표면은 고속 회전축을 밀봉하는 데 이상적입니다. 이러한 씰은 초당 10~40m의 표면 속도에서 효과적으로 작동하여 다른 재료를 빠르게 열화시키는 열 발생과 마모를 최소화합니다.
상충 관계 이해하기
테프론 립 씰은 매우 효과적이지만 특수 부품이므로 오용을 피하기 위해 한계를 이해하는 것이 중요합니다.
결함에 대한 허용 범위가 낮음
PTFE는 엘라스토머에 비해 비교적 단단한 재료입니다. 이는 테프론 립 씰이 축의 결함, 표면 긁힘 또는 심각한 정렬 불량에 덜 관대하여 누출 경로를 만들 수 있음을 의미합니다.
신중한 설치 필요
안정성을 제공하는 동일한 강성으로 인해 설치 시 더 많은 주의가 필요합니다. 씰 립이 날카로운 모서리에 강제로 끼워지거나 잘못 설치되면 씰링 성능이 처음부터 손상될 수 있습니다.
더 높은 초기 비용
고성능 복합 부품인 경우가 많기 때문에 테프론 립 씰의 초기 구매 비용은 표준 니트릴 또는 바이톤 고무 씰보다 일반적으로 더 높습니다. 그러나 이 비용은 까다로운 환경에서 더 긴 서비스 수명과 감소된 유지보수로 정당화되는 경우가 많습니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하는 것은 장비의 특정 요구 사항에 전적으로 달려 있습니다.
- 고속 회전 장비 밀봉에 중점을 두는 경우: 테프론 립 씰의 낮은 마찰 특성이 이상적이며 열 발생과 마모를 최소화합니다.
- 공격적인 화학 물질 또는 용매와의 호환성에 중점을 두는 경우: PTFE의 비활성 특성은 사용 가능한 가장 신뢰할 수 있는 선택 중 하나를 만듭니다.
- 극한의 온도 또는 고압에서 작동하는 데 중점을 두는 경우: 테프론 립 씰은 기존 엘라스토머가 열화되거나 실패하는 곳에서 안정성과 성능을 제공합니다.
고유한 재료 특성과 구조를 이해함으로써 가장 까다로운 엔지니어링 과제에 대해 테프론 립 씰을 자신 있게 지정할 수 있습니다.
요약표:
| 주요 특성 | 성능 범위 / 기능 |
|---|---|
| 재료 | 폴리테트라플루오로에틸렌(PTFE) |
| 온도 범위 | -40°C ~ 220°C |
| 압력 허용 범위 | 최대 250 Bar (3,600+ PSI) |
| 표면 속도 | 10 ~ 40 m/s |
| 주요 장점 | 극한의 내화학성 및 낮은 마찰력 |
가장 어려운 씰링 과제를 해결할 준비가 되셨나요?
반도체, 의료, 실험실 및 산업 응용 분야를 위해 KINTEK의 정밀 엔지니어링된 PTFE 씰은 극한 조건에서 비교할 수 없는 성능을 제공합니다. 당사의 맞춤형 제작 전문 지식은 프로토타입부터 대량 주문까지 완벽한 핏을 보장합니다.
지금 KINTEK에 문의하여 특정 요구 사항에 대해 논의하고 안정적인 고성능 씰링 솔루션에 대한 견적을 받아보십시오.

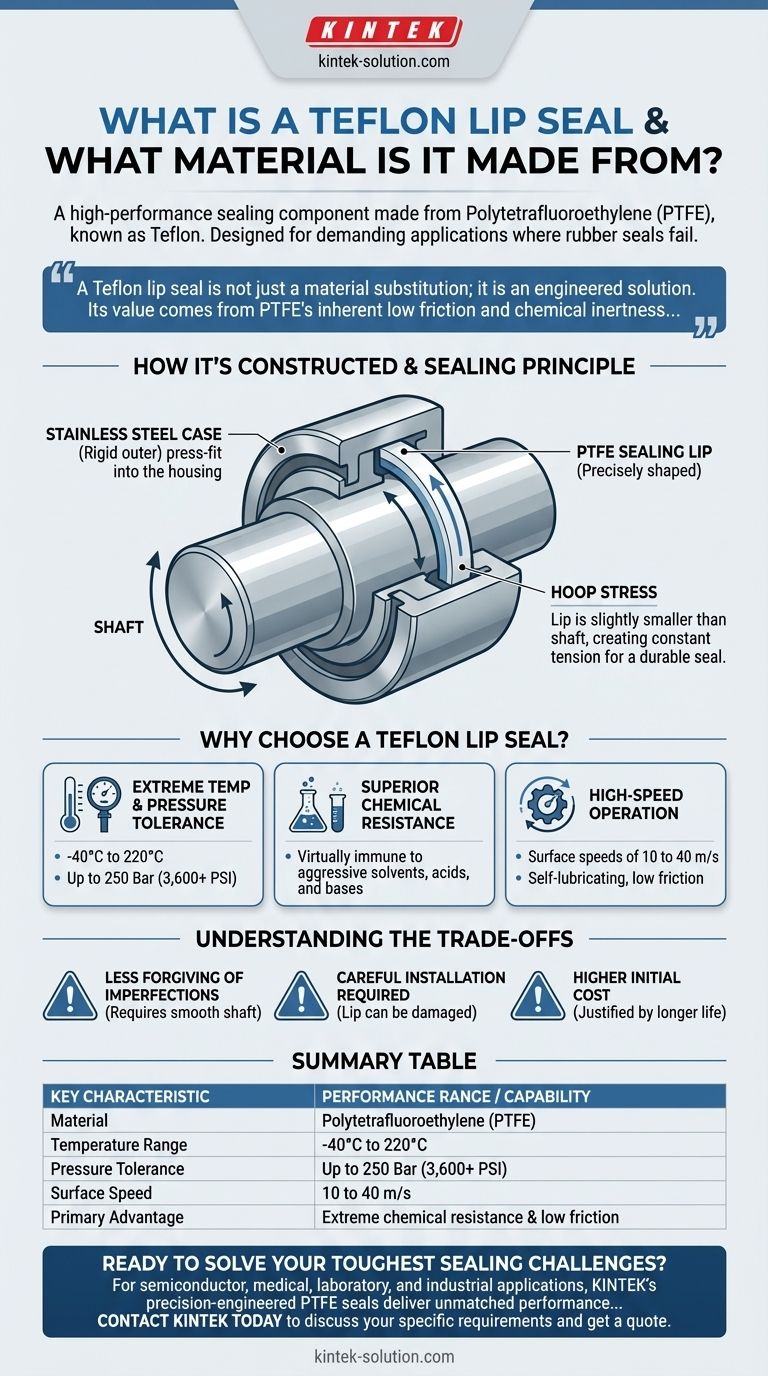

시각적 가이드
