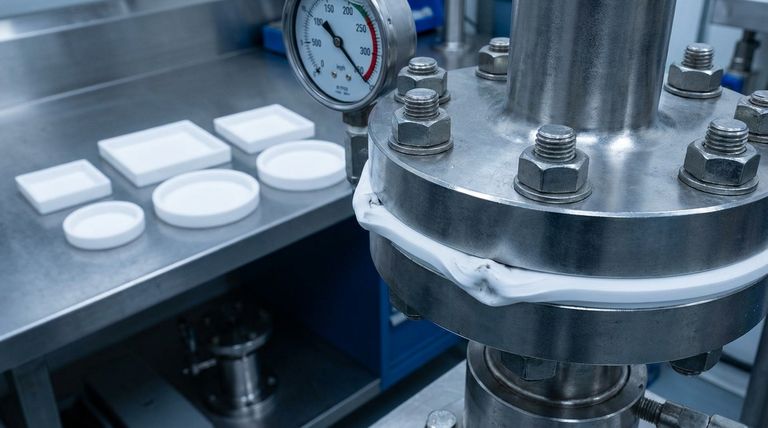

PTFE 개스킷 및 시트의 주요 단점은 압력 하에서 변형되는 경향이 있다는 것인데, 이는 크리프 또는 콜드 플로우라고 알려진 현상입니다. 이는 플랜지 볼트를 조이는 것과 같이 압축력이 가해질 때, 시간이 지남에 따라 재료가 서서히 원래 모양에서 "흐르거나" 밀려나와 씰의 무결성을 손상시킬 수 있음을 의미합니다.
PTFE는 세계적 수준의 내화학성 및 내열성을 제공하지만, 본질적인 부드러움이 중요한 상충 관계입니다. 이러한 부드러움은 압력 하에서 개스킷 재료가 서서히 변형되는 "콜드 플로우"로 이어지며, 이는 씰링력을 감소시키고 까다로운 응용 분야에서 잠재적인 누출을 유발할 수 있습니다.
핵심 문제: 크리프 및 콜드 플로우 설명
표준 PTFE의 결정적인 한계는 재료의 물리적 구조와 직접적으로 관련이 있습니다. 이 구조는 놀라운 화학적 불활성을 제공하지만, 기계적 응력 하에서 변형되기 쉽습니다.
크리프 및 콜드 플로우란 무엇입니까?
크리프 또는 콜드 플로우는 일정하고 장기적인 기계적 하중 하에서 고체 재료가 느리고 지속적으로 변형되는 현상입니다.
차가운 버터 덩어리를 엄지손가락으로 천천히 누르는 것을 상상해 보십시오. 일정한 압력에도 불구하고 엄지손가락은 점차 더 깊이 가라앉을 것입니다. 이는 볼트로 고정된 플랜지의 지속적인 압력 하에서 PTFE 개스킷이 작동하는 방식과 유사합니다.
이것이 개스킷 씰에 미치는 영향
개스킷의 기능은 두 표면 사이에 일정한 씰링 압력을 유지하는 것입니다. 이는 플랜지의 압축력에 저항할 만큼 충분히 탄력적이어야 합니다.
PTFE 개스킷이 크리프되면 압축된 영역에서 실제로 더 얇아집니다. 이러한 두께 감소는 개스킷의 "밀어내는 힘"을 약화시켜 볼트 하중과 전반적인 씰링 압력을 감소시키고 잠재적인 누출 경로를 만듭니다.
PTFE가 취약한 이유
표준 또는 "버진(Virgin)" PTFE는 비교적 부드러운 폴리머입니다. 그 분자 구조는 압축 하중, 특히 상온 또는 승온에서 이 점진적인 움직임을 허용합니다. 이는 재료 자체의 근본적인 특성입니다.
실질적인 상충 관계 이해하기
변형되는 경향은 시스템을 설계하거나 개스킷 재료를 선택할 때 고려해야 할 몇 가지 실질적인 고려 사항을 만듭니다.
고압 문제
콜드 플로우로 인해 표준 PTFE 개스킷은 매우 높은 압력 응용 분야에 적합하지 않은 경우가 많습니다. 높은 압력을 견디는 데 필요한 막대한 압축력은 크리프 속도를 가속화하여 씰 실패 위험을 증가시킵니다.
온도의 영향
PTFE는 우수한 작동 온도 범위(-100°C ~ 240°C 이상)를 가지지만, 크고 급격한 온도 변화가 있는 응용 분야에는 이상적이지 않습니다. 열 순환은 플랜지를 팽창 및 수축하게 하여 볼트 하중을 변경하고 콜드 플로우 문제를 악화시킬 수 있습니다.
낮은 기계적 강도
금속 또는 일부 복합 개스킷 재료에 비해 PTFE는 전반적인 기계적 강도가 낮습니다. 과도한 조임이나 플랜지 표면의 결함으로 인해 더 쉽게 손상될 수 있습니다.
높은 재료 비용
또 다른 실질적인 고려 사항은 비용입니다. PTFE 폴리머의 복잡한 제조 공정으로 인해 이러한 개스킷은 일반 고무 또는 비석면 대체품보다 일반적으로 더 비쌉니다.
PTFE의 약점 완화 방법
엔지니어들은 콜드 플로우의 고유한 약점을 극복하기 위해 여러 가지 PTFE 변형을 개발하여 재료를 보다 까다로운 서비스에 사용할 수 있도록 했습니다.
버진 PTFE (Virgin PTFE)
이것은 가장 기본적인 형태로 크리프에 가장 취약합니다. 화학적 순도와 불활성이 주요 요구 사항인 저압 응용 분야에 가장 적합합니다.
확장 PTFE (ePTFE)
제조 과정에서 PTFE를 팽창시켜 강력한 섬유 구조를 만들 수 있습니다. 이 ePTFE 재료는 크리프 저항성이 극적으로 향상되었으며 불규칙한 표면에 더 잘 순응하므로 훨씬 더 견고한 씰링 솔루션이 됩니다.
충전 또는 변형된 PTFE (Filled or Modified PTFE)
PTFE 매트릭스에 유리, 실리카 또는 탄소와 같은 충전재를 추가하면 기계적 특성이 크게 향상됩니다. 이러한 충전재는 보강 구조 역할을 하여 개스킷의 크리프 및 콜드 플로우 경향을 크게 줄여 더 높은 압력과 온도에 적합하게 만듭니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷 재료를 선택하려면 성능 요구 사항과 재료 한계를 균형 있게 조정해야 합니다.
- 공격적인 화학 물질을 저압의 안정적인 시스템에서 봉합하는 것이 주요 초점인 경우: 표준 버진 PTFE는 종종 충분하고 효과적인 선택입니다.
- 응용 분야에 고압 또는 상당한 온도 순환이 포함되는 경우: 크리프로 인한 씰 실패를 방지하기 위해 확장(ePTFE) 또는 충전 PTFE와 같은 향상된 재료를 사용해야 합니다.
- 응용 분야가 일반 용도이며 비용에 민감한 경우: 화학적 및 온도 요구 사항을 충족하는 한 전통적인 고무 또는 복합 개스킷이 더 경제적인 선택일 수 있습니다.
PTFE의 크리프 경향을 이해하는 것은 특정 조건에 맞는 올바른 변형을 선택하여 안정적이고 오래 지속되는 씰을 보장하는 열쇠입니다.
요약표:
| PTFE 재료 유형 | 크리프/콜드 플로우에 대한 취약성 | 최적의 사용 사례 |
|---|---|---|
| 버진 PTFE | 높음 | 저압, 화학적으로 공격적인 환경 |
| 확장 PTFE (ePTFE) | 낮음 | 높은 순응도와 향상된 크리프 저항성이 필요한 응용 분야 |
| 충전/변형된 PTFE | 매우 낮음 | 고압 시스템 및 온도 순환이 있는 응용 분야 |
콜드 플로우로 씰을 손상시키지 마십시오
PTFE의 한계를 이해하는 것은 까다로운 응용 분야에 완벽한 개스킷 재료를 선택하는 첫 번째 단계입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험실 기구를 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다.
당사는 크리프와 같은 약점을 완화하기 위한 솔루션을 제공하기 위해 표준 제품을 뛰어넘습니다.
- 전문 재료 선택: 버진, 확장 또는 충전 PTFE 중 귀하의 장기적인 씰 무결성을 보장하는 올바른 PTFE 변형을 선택하도록 돕습니다.
- 정밀 생산: 당사의 부품은 압력 하에서 안정적인 성능을 위해 정확한 사양으로 제조됩니다.
- 맞춤형 제작: 프로토타입부터 대량 주문까지, 당사는 특정 작동 압력 및 온도에 맞춰진 PTFE 부품을 엔지니어링합니다.
누출 없는 안정적인 씰을 보장하십시오. PTFE 부품 요구 사항에 대한 상담을 원하시면 지금 KINTEK에 문의하십시오.

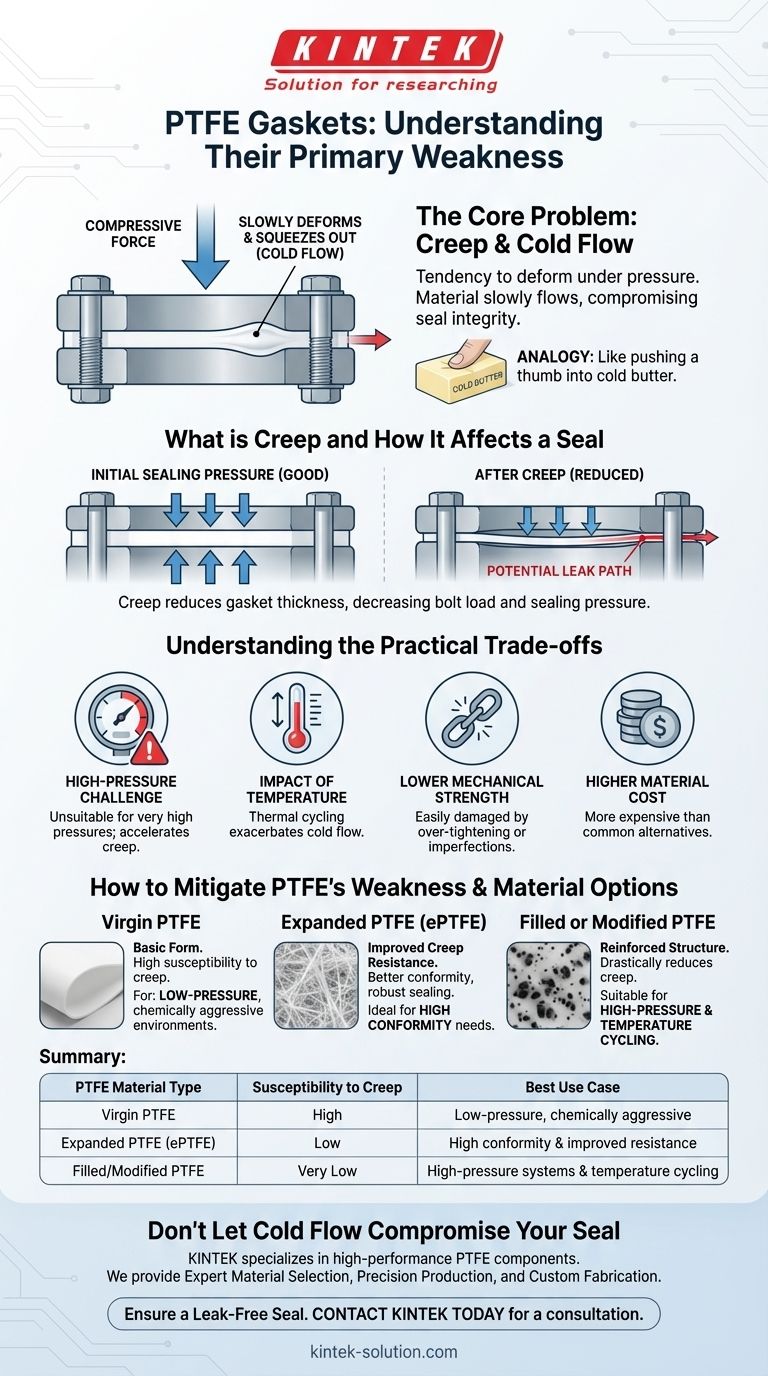

시각적 가이드
