PTFE 라미네이트에 스프레드/플랫 유리 보강재를 사용하는 주요 이점은 섬유 직조 효과 및 위상 지연으로 알려진 전기적 불일치를 최소화하는 능력입니다. 더 균일한 재료 구조를 생성함으로써 고주파 신호가 회로 기판을 가로질러 이동할 때 타이밍과 무결성을 유지하도록 보장합니다. 이로 인해 현대 레이더 시스템 및 위상 배열 안테나와 같은 위상에 민감한 애플리케이션에 이상적인 선택이 됩니다.
표준 직조 보강재의 핵심 문제는 고주파 신호에 대해 일관성 없는 전기적 환경을 생성한다는 것입니다. 스프레드/플랫 유리는 더 부드럽고 균일한 유전체 층을 형성하여 이를 해결하며, 이는 고급 전자 장치가 의존하는 정확한 위상 관계를 보존하는 데 필수적입니다.
표준 직조 보강재의 문제점
스프레드/플랫 유리의 이점을 이해하려면 먼저 많은 PCB 라미네이트에 사용되는 기존 직조 유리 직물의 한계를 검토해야 합니다.
섬유 직조 효과
표준 직조 직물은 위아래 패턴으로 짜인 유리 섬유 다발로 구성됩니다. 이는 다발이 교차하는 "매듭"과 그 사이의 열린 영역을 만듭니다.
유리와 PTFE는 유전 상수(Dk)가 다르기 때문에 이러한 불일치 패턴은 보드를 가로질러 이동하는 신호가 가변적인 Dk 값에 노출됨을 의미합니다.
결과: 위상 지연
이 유전 상수 변화로 인해 신호의 다른 부분이 약간 다른 속도로 이동하게 됩니다.
신호의 한 부분이 유리질이 많은 "매듭" 위로 이동하고 다른 부분이 수지질이 많은 "틈" 위로 이동하면 타이밍 관계가 왜곡됩니다. 이러한 왜곡을 위상 지연이라고 합니다.
고주파수에서 이것이 중요한 이유
저주파수에서는 이러한 미세한 불일치가 중요하지 않습니다. 그러나 레이더 및 5G 통신에 사용되는 고주파수에서는 신호 파장이 훨씬 짧습니다.
라미네이트의 작은 물리적 불일치조차도 파장의 상당 부분을 차지하게 되어 심각한 신호 저하 및 성능 문제를 초래합니다.
스프레드/플랫 유리가 문제를 해결하는 방법
스프레드/플랫 유리 보강재는 섬유 직조 효과에 대응하고 우수한 전기적 성능을 제공하도록 특별히 설계되었습니다.
전기적 균일성 생성
둥근 다발을 사용하는 대신, 유리 섬유는 직조되기 전에 얇고 평평하며 넓은 스트립으로 펼쳐집니다.
이 공정은 표준 직조에서 발견되는 큰 틈과 매듭을 효과적으로 제거하여 훨씬 더 균질하고 균일한 재료 구조를 만듭니다.
결과: 일관된 유전 상수
이 균일한 구조는 라미네이트를 가로지르는 경로에 관계없이 신호 트레이스에 일관된 유전 상수를 제공합니다.
전기적 "도로"는 전통적인 직조로 인해 발생하는 요철 없이 부드럽고 예측 가능합니다.
이점: 신호 무결성 보존
일관된 Dk를 제공함으로써 스프레드/플랫 유리는 신호가 균일한 속도로 이동하도록 보장합니다. 이는 위상 지연을 직접적으로 최소화하고 신호의 무결성을 보존합니다.
많은 요소에 걸쳐 정확한 타이밍이 필요한 위상 배열 안테나와 같은 시스템의 경우, 이러한 수준의 신호 충실도는 협상할 수 없습니다.
상충 관계 이해
스프레드/플랫 유리가 명확한 전기적 이점을 제공하지만, 다른 재료 선택과 관련하여 그 위치를 이해하는 것이 중요합니다.
스프레드/플랫 유리 대 비보강 PTFE
비보강 PTFE 라미네이트는 유리 직조 및 관련 효과를 완전히 제거하여 최고의 전기적 성능을 제공합니다.
그러나 이들은 유리 보강재가 제공하는 기계적 강성과 치수 안정성이 부족합니다. 스프레드/플랫 유리는 신뢰할 수 있는 제조 및 조립에 필요한 물리적 견고성과 결합된 우수한 전기적 특성이라는 중요한 균형을 제공합니다.
비용 및 복잡성
스프레드/플랫 유리의 제조 공정은 표준 직조 유리보다 복잡하며, 일반적으로 이러한 라미네이트를 더 비싼 옵션으로 만듭니다.
성능 향상과 프로젝트 예산 및 특정 기술 요구 사항의 균형을 고려해야 합니다.
애플리케이션에 맞는 올바른 선택
올바른 라미네이트를 선택하는 것은 고주파 설계의 기본 결정입니다. 선택은 시스템의 주요 목표에 따라 결정되어야 합니다.
- 위상에 민감한 성능(예: 위상 배열, 고급 레이더)이 주요 초점인 경우: 스프레드/플랫 유리 보강재가 최적의 선택이며, 전기적 성능과 기계적 안정성의 우수한 균형을 제공합니다.
- 궁극적인 전기적 순수성(기계적 안정성은 우선순위가 낮은 경우)이 주요 초점인 경우: 순수한 비보강 PTFE가 섬유 직조 효과의 잠재력을 완전히 제거하므로 더 나은 옵션일 수 있습니다.
- 위상에 덜 민감한 애플리케이션에 대한 비용이 주요 초점인 경우: 표준 직조 유리 보강재로 충분하며 더 경제적일 수 있습니다.
궁극적으로 스프레드/플랫 유리 보강재가 포함된 라미네이트를 선택하는 것은 위상 정확도가 가장 중요한 애플리케이션을 위한 신호 무결성에 대한 투자입니다.
요약표:
| 특징 | 표준 직조 유리 | 스프레드/플랫 유리 |
|---|---|---|
| 전기적 균일성 | 낮음 (섬유 직조 효과 유발) | 높음 (위상 지연 최소화) |
| 이상적인 용도 | 비용에 민감하고 위상에 덜 민감한 애플리케이션 | 위상에 민감한 애플리케이션(예: 레이더, 위상 배열) |
| 기계적 안정성 | 양호 | 우수 |
| 비용 | 낮음 | 높음 |
가장 까다로운 프로젝트를 위해 신호 무결성을 보장하는 PTFE 라미네이트가 필요하십니까?
KINTEK은 반도체, 의료 및 통신 산업을 위해 설계된 맞춤형 라미네이트를 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 생산 전문 지식은 귀사의 고주파 전자 장치가 요구하는 위상 정확도와 안정성을 달성하도록 보장합니다.
오늘 저희 전문가에게 문의하여 프로토타입부터 대량 생산까지 특정 설계 문제를 해결할 수 있는 맞춤형 PTFE 솔루션에 대해 논의하십시오.

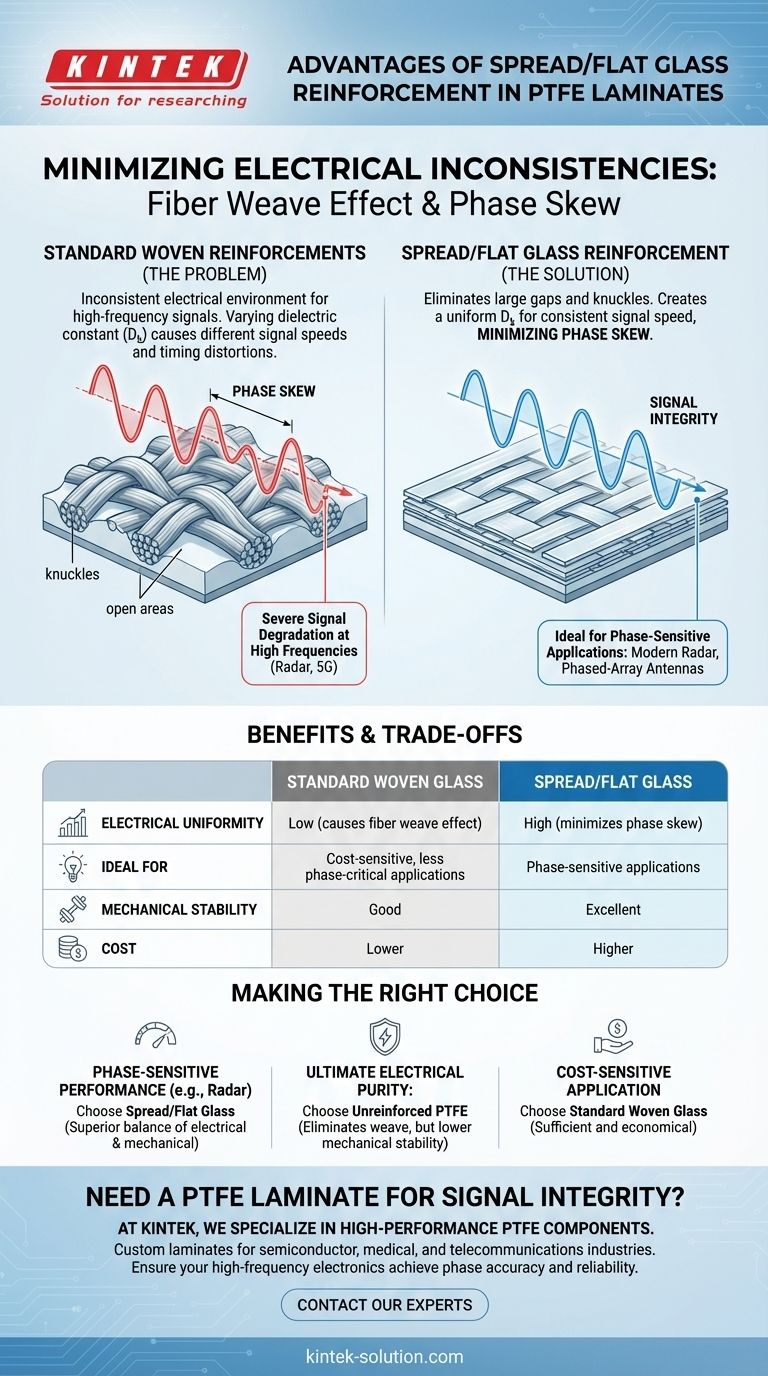

시각적 가이드
