이 O-링의 마찰 계수는 얼마입니까? 단일 숫자에 속지 마십시오

O-링의 경우, 마찰 계수는 최대 1.0에서 2.0까지 될 수 있지만, 이는 매우 특정한 비윤활 및 고압 조건에서만 해당됩니다. 이 단일 값은 실제 경험하게 될 마찰이 단순한 재료 속성이 아니기 때문에 심각하게 오해를 불러일으킬 수 있습니다. 이는 전체 시스템 설계 및 작동 환경의 직접적인 결과입니다.

O-링에 대한 단일 "마찰 계수"라는 개념은 위험할 정도로 지나치게 단순화한 것입니다. 하나의 숫자를 찾기보다는 윤활, 재료, 압축 및 표면 마감과 같은 주요 시스템 변수를 제어하여 애플리케이션에서 실제 마찰력을 관리하는 데 집중해야 합니다.

단일 마찰 값이 실패하는 이유

씰링 애플리케이션의 마찰은 고무의 정적 속성이 아니라 시스템의 동적 출력입니다. 맥락을 이해하지 않고 단일 교과서 숫자에 의존하면 잘못된 계산과 잠재적인 설계 실패로 이어질 수 있습니다.

정적 마찰 대 동적 마찰 (돌파력)

움직임을 시작하는 데 필요한 힘(정적 마찰)은 움직임을 유지하는 데 필요한 힘(동적 마찰)보다 훨씬 높은 경우가 많습니다. 고착(stiction) 또는 돌파 마찰(breakaway friction)으로 알려진 이 현상은 특히 일정 기간 동안 압력 하에서 정지해 있던 O-링에서 두드러지게 나타납니다.

윤활의 압도적인 영향

윤활은 가장 중요한 요소입니다. 윤활되지 않은 O-링이 건조한 금속 표면과 미끄러지면 얇은 그리스 또는 시스템 유체 필름이 있는 경우보다 마찰과 마모가 훨씬 더 높습니다.

압력이 마찰을 생성하는 방법

마찰은 마찰 계수에 법선력을 곱한 값입니다. O-링 애플리케이션에서 법선력은 두 가지 출처에서 발생합니다. 개스킷 설계로 인한 초기 기계적 압착과 O-링에 작용하는 시스템 압력으로, 이는 씰을 하드웨어에 대해 더욱 활성화시킵니다. 시스템 압력이 증가함에 따라 씰링력과 그로 인한 마찰이 비례적으로 증가합니다.

재료 컴파운드는 중요한 선택입니다

서로 다른 엘라스토머 컴파운드는 본질적으로 다른 마찰 특성을 가집니다. 표준 니트릴(부나-N) O-링은 내부 윤활 실리콘 또는 동적 애플리케이션을 위해 특별히 설계된 PTFE 코팅 O-링보다 더 높은 마찰 계수를 가집니다.

실제로 제어할 수 있는 주요 요소

단일 숫자를 찾는 대신 성공적인 설계는 마찰력을 생성하는 변수를 관리하는 데 중점을 둡니다.

개스킷 설계(압착) 지정

O-링을 과도하게 압축하는 것은 흔한 실수입니다. 이는 가압 시스템에서 씰링 능력을 크게 향상시키지 않으면서 마찰과 마모를 극적으로 증가시킵니다. 항상 애플리케이션에 대해 제조업체가 권장하는 압착 비율에 맞춰 설계하십시오.

하드웨어 표면 마감 정의

움직이는 하드웨어의 마감은 매우 중요합니다. 너무 거친 표면(높은 Ra 값)은 사포처럼 씰을 마모시킵니다. 너무 매끄러운 표면(낮은 Ra 값)은 윤활제를 유지하지 못하여 높은 마찰로 이어집니다. 동적 애플리케이션은 일반적으로 10-20 µin Ra 사이의 마감을 요구합니다.

올바른 윤활제 선택

윤활제의 주요 역할은 O-링과 하드웨어 사이에 얇은 필름을 만드는 것입니다. O-링 재료와 호환되어 팽창이나 열화를 방지해야 하며, 애플리케이션의 속도와 온도에 적합한 점도를 가져야 합니다.

저마찰 재료 선택

마찰 최소화가 주요 설계 동인이라면 고급 솔루션을 고려하십시오. 내부 윤활 컴파운드에는 시간이 지남에 따라 표면으로 스며 나오는 첨가제가 포함되어 있으며, PTFE 코팅은 O-링 자체에 내구성이 뛰어난 저마찰 표면을 제공합니다.

상충 관계 이해

저마찰을 최적화하는 것은 종종 상충되는 요구 사항의 균형을 맞추는 것을 포함합니다.

씰링 무결성 대 마찰

더 높은 압착은 매우 낮은 압력에서 더 강력한 씰을 만들지만, 더 높은 마찰과 감소된 사이클 수명을 보장합니다. 특정 작동 압력에 대한 올바른 균형을 찾아야 합니다.

윤활제 호환성 대 성능

최고의 성능을 내는 윤활제라도 O-링 재료를 팽창시키거나 수축시키거나 화학적으로 분해하는 경우 소용이 없습니다. 윤활제를 선택할 때 호환성이 최우선 순위여야 합니다.

비용 대 성능

저마찰 재료, 특수 코팅 및 엄격하게 제어되는 표면 마감은 모두 비용을 증가시킵니다. 구성 요소의 요구되는 성능, 효율성 및 예상 수명과 비용을 비교해야 합니다.

애플리케이션에 맞는 올바른 선택하기

주요 엔지니어링 목표를 사용하여 설계 결정을 안내하십시오.

작동력 최소화가 주요 초점인 경우: 적절한 윤활을 우선시하고 개스킷 설계에서 씰을 과도하게 압축하지 않도록 낮은 마찰로 알려진 O-링 재료를 선택하십시오.
동적 애플리케이션에서 장기적인 내구성이 주요 초점인 경우: 맞닿는 하드웨어의 표면 마감에 집중하고 마모 및 긁힘을 방지하기 위해 일관된 윤활을 보장하십시오.
고착-미끄러짐(stiction) 방지가 주요 초점인 경우: 정적 마찰과 동적 마찰 간의 차이가 적은 엘라스토머를 선택하거나 PTFE 요소를 통합하는 씰 설계를 고려하십시오.

궁극적으로 O-링 마찰을 관리하는 것은 단일 데이터 포인트를 찾는 것이 아니라 신중한 시스템 설계를 위한 연습입니다.

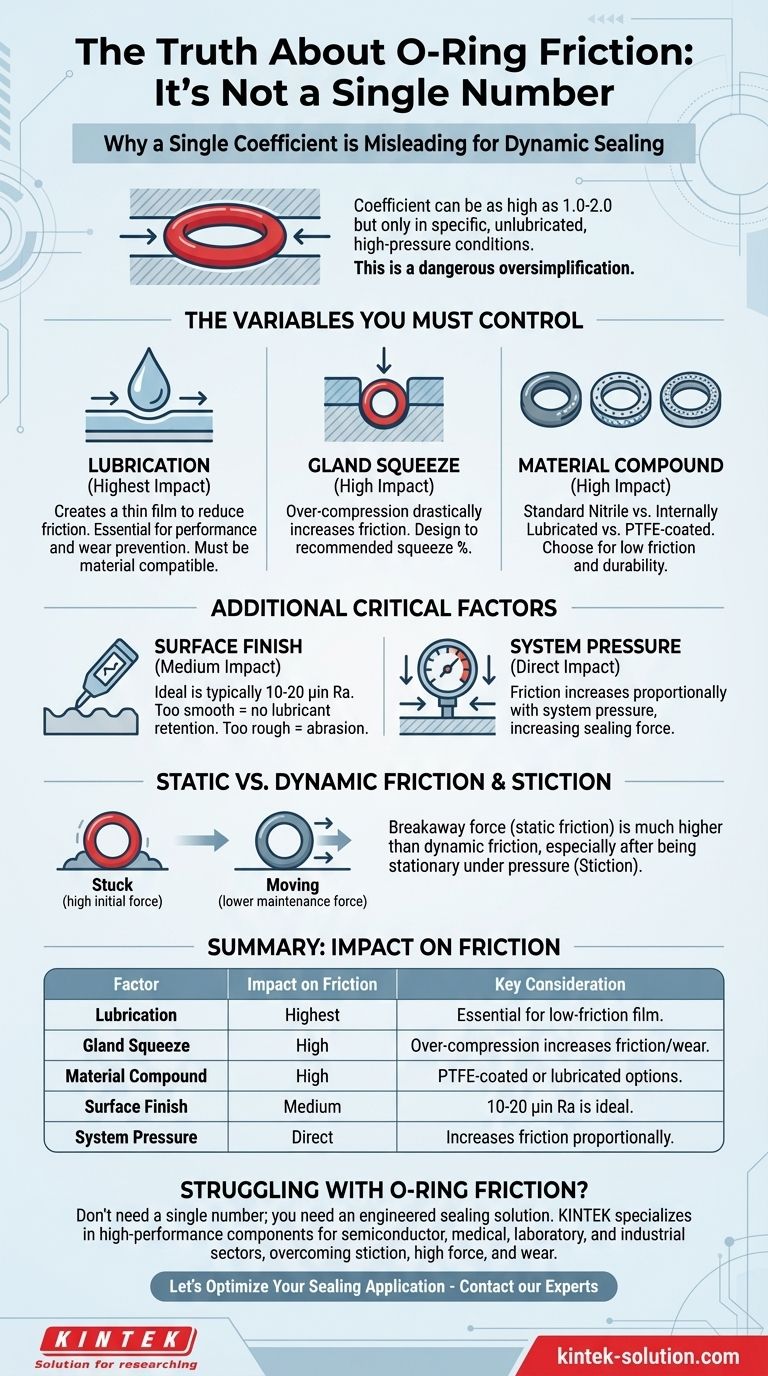

요약표:

요소	마찰에 미치는 영향	주요 고려 사항
윤활	가장 큰 영향	저마찰 필름을 만드는 데 필수적이며 재료와 호환되어야 합니다.
개스킷 압착	높은 영향	과도한 압축은 마찰과 마모를 크게 증가시킵니다.
재료 컴파운드	높은 영향	PTFE 코팅 또는 내부 윤활 컴파운드가 가장 낮은 마찰을 제공합니다.
표면 마감	중간 영향	동적 씰의 경우 일반적으로 10-20 µin Ra 마감이 이상적입니다.
시스템 압력	직접적인 영향	압력이 증가함에 따라 마찰이 비례적으로 증가합니다.
