폴리테트라플루오로에틸렌(PTFE)의 유전율은 약 2.1입니다. 이처럼 예외적으로 낮은 값은 광범위한 주파수 및 온도 범위에 걸친 안정성과 결합되어 고성능 전기 응용 분야를 위한 최고의 소재인 이유입니다. 이는 거의 보이지 않는 절연체 역할을 하여 전기 신호가 왜곡이나 손실을 최소화하면서 통과하도록 합니다.
PTFE가 첨단 전자 장치에서 중요한 핵심 이유는 단순히 유전율이 낮다는 것이 아니라 일관되게 낮다는 점입니다. 이러한 안정성은 예측 가능한 성능을 보장하여 신호 무결성이 가장 중요한 고주파 및 마이크로파 회로와 같은 응용 분야에서 최고의 절연체 역할을 합니다.
"유전율"의 해부
본질적으로 측정하는 것
상대 유전율이라고도 하는 유전율은 재료가 전기장에 놓였을 때 전기 에너지를 저장하는 능력을 측정합니다. 기준은 유전율이 1.0인 완벽한 진공입니다.
값이 더 높은 재료는 더 많은 에너지를 저장하며, 이는 통과하거나 근처를 지나는 전기 신호를 방해할 수 있습니다.
낮은 값이 바람직한 이유
PTFE의 2.1이라는 낮은 값은 전기장으로부터 에너지를 거의 저장하지 않음을 의미합니다.
이 특성은 절연에 매우 중요합니다. 이는 절연체가 보호하는 전선 내의 신호를 "흡수"하거나 왜곡하지 않도록 하여 원래 전송의 무결성을 보존합니다.
PTFE 특성의 공학적 중요성
주파수에 따른 안정성
많은 재료는 신호 주파수가 증가함에 따라 유전율이 변하는 특성을 보입니다. 이러한 예측 불가능성은 민감한 전자 회로의 성능을 망칠 수 있습니다.
그러나 PTFE는 저주파에서 마이크로파 및 밀리미터파 대역에 이르기까지 낮은 유전율을 유지합니다. 이러한 신뢰성 덕분에 RF 케이블, 커넥터 및 인쇄 회로 기판(PCB)에 가장 신뢰할 수 있는 재료 중 하나입니다.
신호 손실 최소화
재료가 신호 손실을 최소화하는 능력은 손실 탄젠트(dissipation factor)로 정의됩니다. PTFE의 손실 탄젠트는 매우 낮습니다(1MHz에서 약 0.0003).
낮은 유전율과 결합하면 신호가 이동함에 따라 매우 적은 전기 에너지가 열로 변환되어 손실됨을 의미합니다. 신호는 더 강하고 깨끗하게 목적지에 도달합니다.
우수한 전기 절연
신호 무결성 외에도 PTFE는 뛰어난 범용 절연체입니다. 이는 두 가지 다른 주요 특성으로 확인됩니다.
PTFE의 높은 절연 내력(50-170 kV/mm)은 파괴되기 전에 매우 높은 전압을 견딜 수 있음을 의미합니다. 높은 체적 저항(10¹⁸ Ohm-cm)은 전류 흐름을 차단하는 강력한 능력을 보여줍니다.
상충 관계 이해
열악한 방사선 저항성
전기적으로는 견고하지만 PTFE에는 중요한 약점이 있습니다. 바로 고에너지 방사선(감마선 또는 전자빔 등)에 대한 저항성이 낮다는 것입니다.
방사선에 노출되면 폴리머 사슬이 끊어져 재료가 부서지기 쉽고 구조적 무결성을 잃을 수 있습니다. 이는 내방사성이 요구되는 핵 또는 우주 응용 분야에서의 사용을 제한합니다.
기계적 한계
PTFE는 비교적 부드러운 재료입니다. "크리프" 또는 저온 흐름(cold flow)에 취약하여 일정한 압축 하중을 받을 때 시간이 지남에 따라 변형될 수 있습니다.
이러한 기계적 특성은 압력 하에서 엄격한 치수 공차가 중요한 설계에서 고려되어야 합니다.
응용 분야에 맞는 올바른 선택
재료를 선택하려면 전기적, 기계적 및 환경적 특성의 균형을 맞춰야 합니다. PTFE는 특정하고 까다로운 시나리오에 대한 탁월한 선택입니다.
- 고주파 신호 무결성이 주요 초점인 경우: PTFE는 낮고 안정적인 유전율과 극도로 낮은 신호 손실 덕분에 최고의 선택입니다.
- 고전압 절연이 주요 초점인 경우: PTFE의 높은 절연 내력과 저항성은 전기적 아크를 방지하는 데 안정적이고 효과적인 절연체입니다.
- 응용 분야가 고방사선 환경에 있는 경우: PTFE는 아마도 잘못된 선택일 것이며 대체 재료를 지정해야 합니다.
이러한 특성을 이해하면 PTFE의 강점을 가장 중요하게 활용할 수 있습니다.
요약표:
| 특성 | PTFE 값 | 주요 시사점 |
|---|---|---|
| 유전율 | ~2.1 | 최소한의 신호 왜곡 및 에너지 저장 |
| 손실 탄젠트 | ~0.0003 (1MHz에서) | 극도로 낮은 신호 손실(열 발생) |
| 절연 내력 | 50-170 kV/mm | 우수한 고전압 절연 |
| 체적 저항 | 10¹⁸ Ohm-cm | 전류 흐름에 대한 뛰어난 저항성 |
중요한 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료 및 산업 분야를 위해 씰, 라이너 및 맞춤형 실험 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 전문 지식은 귀사의 부품이 설계에서 요구하는 안정적인 유전 성능과 신호 무결성을 제공하도록 보장합니다.
프로토타입부터 대량 생산까지 맞춤형 제작 요구 사항에 대해 당사 엔지니어링 팀에 문의하십시오.

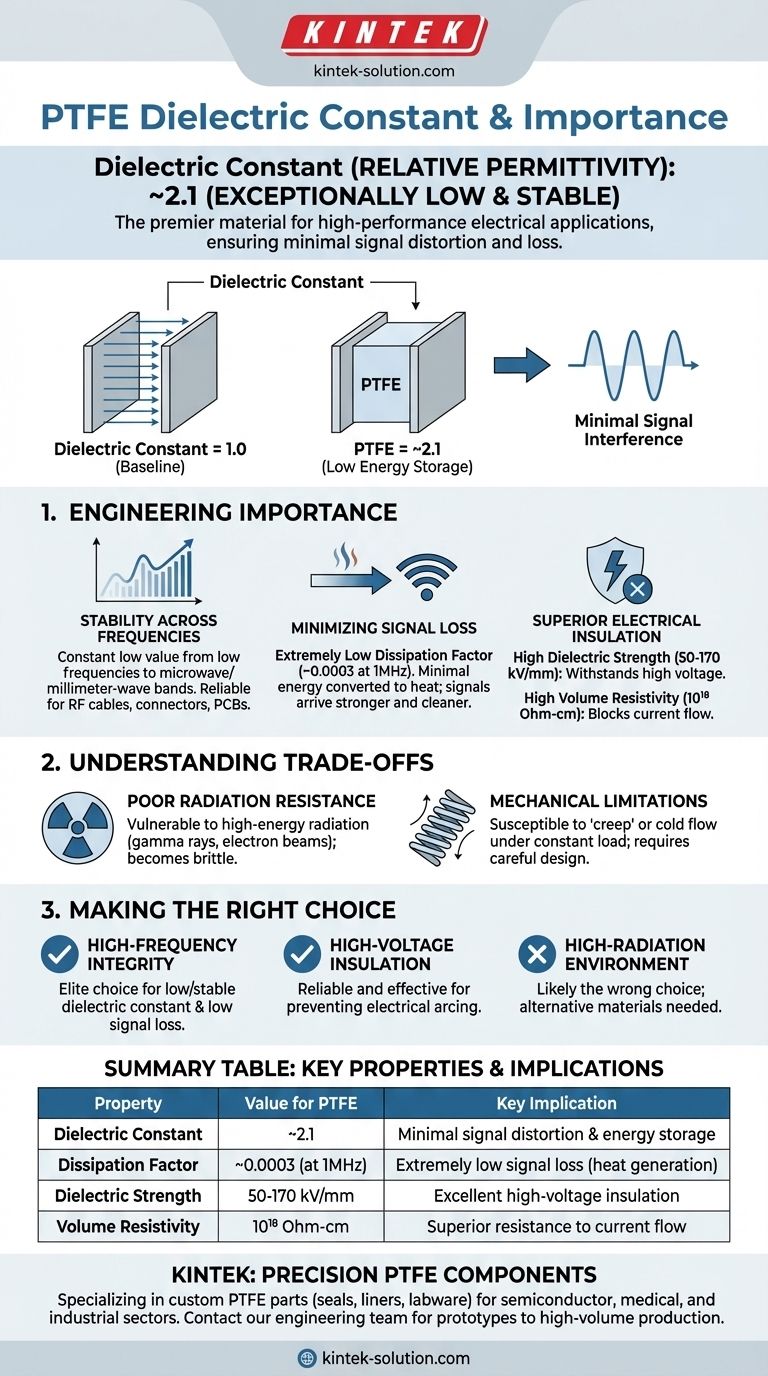

시각적 가이드
