실질적인 목적으로, 폴리테트라플루오로에틸렌(PTFE)의 유전 강도는 단일 값이 아니라 재료의 두께에 반비례합니다. 매우 얇은 PTFE 필름은 때때로 250kV/mm를 초과하는 매우 높은 유전 강도를 나타낼 수 있지만, 재료의 더 두꺼운 부분은 종종 10~60kV/mm 범위의 훨씬 낮은 값을 갖습니다. 이는 모든 엔지니어링 또는 설계 응용 분야에서 중요한 요소입니다.
가장 중요한 점은 PTFE 두께가 증가함에 따라 측정된 유전 강도(kV/mm 단위)가 감소한다는 것입니다. 절연체를 단순히 더 두껍게 만든다고 해서 전압 내성 능력이 선형적으로 증가하는 것은 아닙니다. 그 이유는 내부 결함의 확률이 부피가 증가함에 따라 증가하기 때문입니다.
역의 관계: 두께 대 강도
PTFE를 전기 절연체로 적절하게 적용하려면 물리적 치수에 따라 유전 강도가 그토록 극적으로 변하는 이유를 이해하는 것이 필수적입니다.
유전 강도란 무엇인가요?
유전 강도는 절연체가 "파괴되지 않고" 견딜 수 있는 최대 전기장입니다. 파괴는 절연체가 실패하고 전기적으로 전도성이 되는 지점입니다. 이를 절연체의 전기적 파괴 지점이라고 생각할 수 있습니다.
이 속성은 킬로볼트/밀리미터(kV/mm) 또는 볼트/밀(volts per mil)로 측정됩니다. 이는 재료의 1mm 두께를 가로질러 아크를 발생시키는 데 필요한 전압을 나타냅니다.
재료 결함의 영향
두께와 유전 강도 사이의 역의 관계는 PTFE에만 국한된 것은 아니지만 두드러집니다. 이 현상은 더 두꺼운 재료 조각에 미세한 공극, 불순물 또는 구조적 결함이 포함될 통계적으로 더 높은 가능성이 있기 때문에 발생합니다.
이러한 작은 결함은 절연체 내의 약한 지점 역할을 합니다. 높은 전기장 하에서 이러한 결함은 파괴 과정이 시작될 수 있는 집중 지점이 되어 전체 절연 장벽이 더 낮은 전반적인 전압 구배에서 실패하게 만듭니다.
박막 대 두꺼운 단면
박막(종종 15마이크론 미만)은 구조적으로 더 균일하며 결정적인 결함을 포함할 확률이 훨씬 낮습니다. 이로 인해 유전 강도가 250kV/mm를 초과할 수 있는 이론적 최대 절연 능력에 근접할 수 있습니다.
더 두꺼운 단면(100마이크론 이상)은 훨씬 더 큰 내부 부피를 가집니다. 불순물의 가능성이 증가하면 더 낮은 평균 전기장에서 파괴됩니다. 이러한 재료의 경우 20kV/mm만큼 낮은 유전 강도가 일반적입니다.
일반적인 PTFE 제품에 대한 표준화된 값
이론적 최대값은 유용하지만 실제 응용 분야의 경우 엔지니어는 ASTM International과 같은 표준 기관에서 설정한 테스트 값을 참조합니다. 이는 상업적으로 이용 가능한 PTFE 형태에 대한 보다 현실적인 기대를 제공합니다.
가이드로서의 ASTM 표준
서로 다른 제조 공정은 서로 다른 재료 밀도와 내부 일관성 수준을 초래합니다. 따라서 예상되는 유전 강도는 제품 유형에 따라 다릅니다.
제품 형태별 유전 강도
- 스카이빙 테이프(ASTM D3308): 이 형태는 사용 가능한 테이프 두께의 다양성을 반영하여 20~250kV/mm의 가장 넓은 범위를 보여줍니다.
- 얇은 벽 튜브(ASTM D3295): 일반적으로 35~55kV/mm 범위의 높은 강도를 나타냅니다.
- 두꺼운 벽 튜브(ASTM D1710): 두께가 증가함에 따라 정격이 10~30kV/mm로 떨어집니다.
- 시트(ASTM D3293): 일반적으로 4~24kV/mm 범위 내에 속합니다.
- 기본 형상(ASTM D3294): 로드 및 블록과 같은 성형된 형상은 12~24kV/mm의 유사한 범위를 가집니다.
주요 상충 관계 및 고려 사항
유전 강도는 중요한 매개 변수이지만 PTFE가 응용 분야에 적합한지 여부를 결정하기 위해 PTFE의 다른 특성과 함께 고려되어야 합니다.
우수한 전기적 특성
PTFE는 유전 강도 외에도 뛰어난 절연체입니다. 매우 낮은 유전 상수 2.1과 광범위한 주파수에서 낮은 소산 계수를 유지하므로 RF 및 마이크로파 회로와 같은 고주파 응용 분야에 이상적입니다.
중요한 재료 제한 사항
완벽한 재료는 없습니다. PTFE의 주요 한계는 내방사선성이 낮다는 것입니다. 고방사선 환경에서 폴리머 사슬이 손상되어 재료가 부서지기 쉬워지고 바람직한 특성을 잃을 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 PTFE 두께를 선택하려면 전기 절연에 대한 요구와 기계적 및 공간적 제약 사이의 균형을 맞추어야 합니다.
- 최소한의 공간에서 최대 절연이 주요 초점인 경우: 얇은 PTFE 필름이나 스카이빙 테이프를 사용하되, 기계적 응력과 마모로부터 보호되도록 설계되었는지 확인하십시오.
- 구조적 및 절연적 특성의 균형이 주요 초점인 경우: 더 두꺼운 시트나 튜브를 사용하되, 해당 두께에 적합한 더 낮고 보수적인 kV/mm 정격을 사용하여 파괴 전압 계산을 수행하십시오.
- 높은 신뢰성과 안전이 주요 초점인 경우: 항상 선택한 제품 형태에 대한 특정 ASTM 표준을 참조하고 사용하려는 정확한 로트에 대해 재료 공급업체에 테스트 데이터를 요청하십시오.
궁극적으로 PTFE에서 유전 강도가 두께의 함수라는 것을 이해하는 것이 견고하고 신뢰할 수 있는 전기 시스템을 설계하는 열쇠입니다.
요약표:
| PTFE 제품 형태 (ASTM 표준) | 일반적인 유전 강도 범위 (kV/mm) |
|---|---|
| 스카이빙 테이프 (D3308) | 20 - 250 |
| 얇은 벽 튜브 (D3295) | 35 - 55 |
| 두꺼운 벽 튜브 (D1710) | 10 - 30 |
| 시트 (D3293) | 4 - 24 |
| 기본 형상 (D3294) | 12 - 24 |
보장된 유전 특성을 갖춘 고성능 PTFE 부품이 필요하신가요?
KINTEK은 반도체, 의료 및 실험실 산업을 위한 정밀 PTFE 씰, 라이너, 실험 기구 및 맞춤형 부품 제조를 전문으로 합니다. 우리는 귀하의 응용 분야의 성공이 신뢰할 수 있는 재료 성능에 달려 있음을 이해합니다. 당사의 전문 지식은 귀하의 PTFE 부품이 프로토타입부터 대량 생산에 이르기까지 전압 및 환경 조건에 필요한 정확한 사양에 따라 제작되도록 보장합니다.
지금 바로 엔지니어링 팀에 문의하여 프로젝트 요구 사항에 대해 논의하고 견적을 받아보십시오.

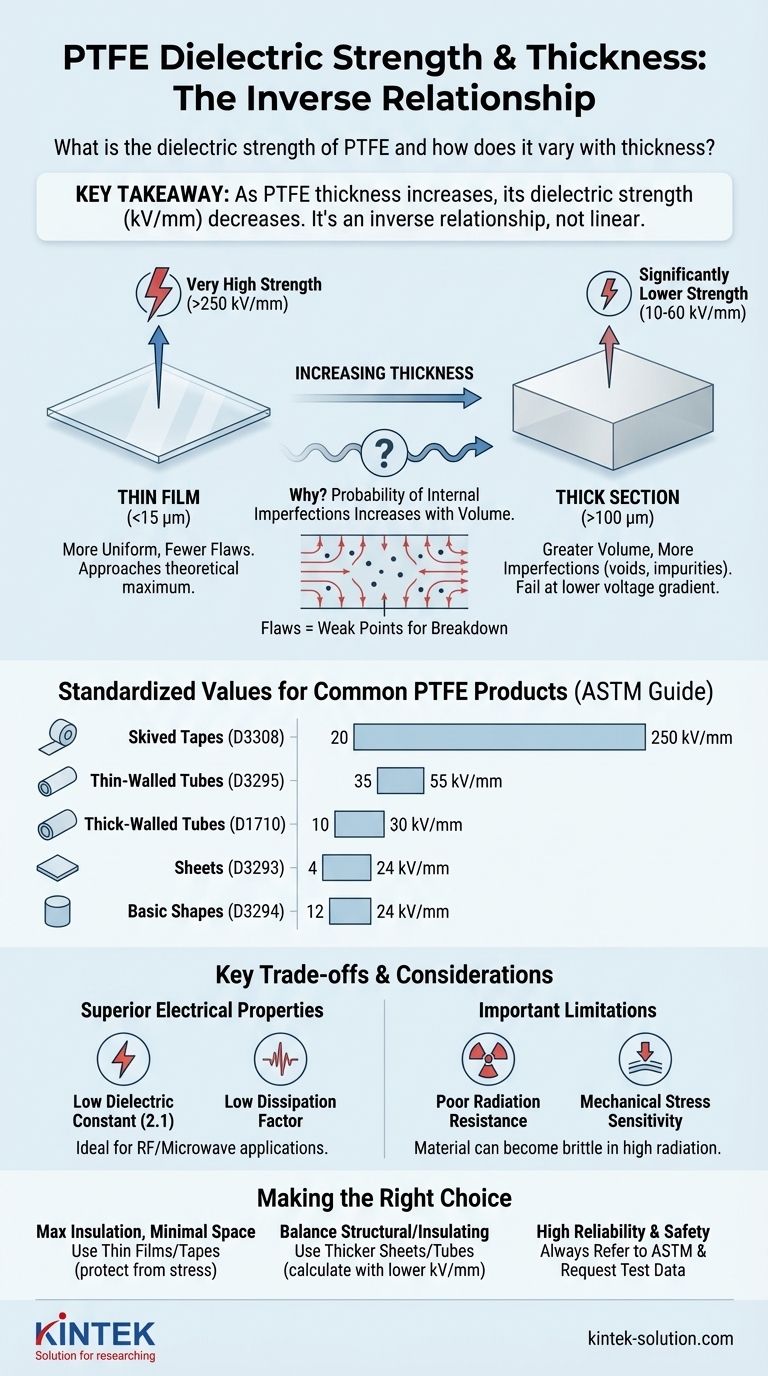

시각적 가이드
