근본적인 차이점은 세라믹 보강 PTFE 라미네이트와 세라믹 충전 PTFE 라미네이트 사이에 세라믹 구성 요소의 주요 기능에 있습니다. 세라믹 충전 라미네이트는 세라믹 입자를 PTFE에 혼합된 첨가제로 사용하여 유전 상수 및 열전도율과 같은 벌크 특성을 수정합니다. 세라믹 보강이라는 용어는 세라믹이 구조적 무결성을 제공함을 의미하지만, 중요하게도 이는 기존 유리 보강 재료에서 발견되는 직조된 직물 구조 없이 이를 수행합니다.
실제로는 이 용어들이 종종 상호 교환적으로 사용됩니다. 엔지니어에게 가장 중요한 구별은 "충전 대 보강"이 아니라 균질한 세라믹 첨가제가 있는 라미네이트와 직조 유리 직물이 있는 라미네이트 간의 대조입니다. 세라믹 첨가제는 직조 구조에 내재된 신호 무결성 문제를 제거합니다.
핵심 문제: 직조 구조 대 비직조 구조
PTFE에 세라믹 첨가제를 사용하는 주된 이유는 오랫동안 회로 기판 라미네이트를 보강하는 표준이었던 직조 유리 직물의 한계를 극복하기 위함입니다.
세라믹 충전 라미네이트 정의
세라믹 충전 라미네이트에는 미세한 세라믹 입자가 분말처럼 폴리테트라플루오로에틸렌(PTFE) 수지 전체에 고르게 분산되어 있습니다.
목표는 주로 구조적 강도가 아니라 재료의 전기적 및 열적 특성을 정밀하게 설계하는 것입니다. 이는 신호가 통과하는 균일하거나 등방성인 매체를 생성합니다.
"보강" 모호성 이해하기
세라믹 보강이라는 용어는 혼란스러울 수 있습니다. 세라믹이 강성과 기계적 안정성을 추가하지만, 이 맥락에서 그들의 핵심 이점은 직조 없이 그러한 안정성을 제공하는 것입니다.
이는 직조 유리의 부정적인 전기적 영향을 피하므로 고주파 응용 분야에 더 나은 선택이 됩니다. "보강"은 순수한 비충전 PTFE에 비해 기계적 및 열적 안정성이 향상된 것입니다.
세라믹 첨가제가 고주파 성능을 향상시키는 이유
직조 유리 구조에서 균질한 세라믹 충전 재료로 전환하면 고속 디지털 및 RF/마이크로파 회로에 대한 몇 가지 중요한 문제가 해결됩니다.
섬유 직조 효과 제거
전통적인 라미네이트에서 신호 경로는 유리 섬유 다발("너클") 위와 그 사이의 수지 충전된 틈 사이를 번갈아 이동합니다.
유리와 수지는 서로 다른 유전 상수(Dk)를 가집니다. 이러한 지속적인 변화는 신호 왜곡, 위상 편이 및 타이밍 스큐를 유발하며, 이는 고주파 성능에 해롭습니다. 세라믹 충전 재료는 전체적으로 일관된 Dk를 가지므로 이 효과를 완전히 제거합니다.
열 관리 향상
PTFE 자체는 열전도율이 낮습니다. 고전력 또는 고밀도 부품은 쉽게 핫스팟을 생성할 수 있습니다.
세라믹 입자는 훨씬 더 높은 열전도율을 가집니다. 이를 PTFE에 분산시키면 열이 부품에서 멀리 퍼져 시스템 전체의 신뢰성과 성능을 향상시키는 경로가 생성됩니다.
기계적 안정성 개선
세라믹 필러는 재료의 열팽창 계수(CTE)를 낮춥니다. 더 낮은 CTE는 회로 기판이 온도 변화 동안 팽창하고 수축하는 정도가 적다는 것을 의미합니다.
이는 특히 상당한 온도 순환이 있는 환경에서 솔더 조인트 및 도금 관통부의 장기적인 신뢰성에 중요합니다.
실제적인 상충 관계 탐색
세라믹 함유 PTFE는 우수한 전기적 성능을 제공하지만, 전체 그림을 이해하는 것이 중요합니다.
마케팅 용어보다 데이터시트에 집중
공급업체는 종종 "충전"과 "보강"을 상호 교환적으로 사용하므로 제품 이름만으로는 신뢰할 수 없습니다.
항상 재료 데이터시트를 참조하십시오. 유전 상수(Dk), 손실 계수(Df), 열전도율 및 CTE에 대한 특정 값을 찾아 재료가 설계 요구 사항을 충족하는지 확인하십시오.
비용 대 성능
고성능 세라믹 충전 라미네이트는 일반적으로 표준 FR-4 또는 기본 유리 보강 PTFE 재료보다 더 비쌉니다.
그러나 신호 무결성, 위상 안정성 또는 열 관리가 중요한 응용 분야의 경우 추가 비용은 상당한 성능 향상과 향상된 신뢰성으로 정당화되는 경우가 많습니다.
목표에 맞는 올바른 선택
특정 설계 목표가 재료 선택을 안내해야 합니다.
- 고주파 신호에 대한 신호 무결성이 주요 초점인 경우: 균일한 유전 상수를 보장하고 섬유 직조 효과를 제거하기 위해 세라믹 충전 라미네이트를 선택하십시오.
- 고전력 부품에 대한 열 관리가 주요 초점인 경우: 데이터시트에 나열된 가장 높은 열전도율(W/mK)을 가진 라미네이트를 우선시하십시오. 이는 세라믹 필러의 직접적인 이점입니다.
- 온도에 따른 치수 안정성이 주요 초점인 경우: 낮은 CTE를 가진 재료를 선택하여 열 순환 중 비아 및 솔더 조인트에 가해지는 스트레스를 줄이십시오.
궁극적으로 귀하의 결정은 "충전"과 "보강" 사이의 모호한 마케팅 구별이 아니라 데이터시트에 문서화된 특정 재료 속성에 의해 주도되어야 합니다.
요약표:
| 특징 | 세라믹 충전 PTFE | 세라믹 보강 PTFE |
|---|---|---|
| 주요 기능 | 벌크 특성(Dk, 열전도율) 수정 | 직조된 직물 없이 구조적 안정성 제공 |
| 구조 | 균질한 등방성 세라믹 입자 | 비직조, 섬유 직조 효과 제거 |
| 핵심 이점 | 일관된 유전 상수, 향상된 열 관리 | 고주파 응용 분야를 위한 우수한 신호 무결성 |
| 이상적인 용도 | 고속 디지털, RF/마이크로파 회로, 열 관리 | 치수 안정성과 낮은 CTE가 필요한 응용 분야 |
고성능 응용 분야를 위한 정밀 PTFE 부품이 필요하십니까? KINTEK은 반도체, 의료 및 산업 분야를 위한 맞춤형 PTFE 씰, 라이너 및 실험실 기구 제조를 전문으로 합니다. 재료 과학에 대한 당사의 전문 지식은 귀하의 부품이 신호 무결성 및 열 관리에 대한 엄격한 표준을 충족하도록 보장합니다. 프로토타입부터 대량 생산까지 프로젝트 요구 사항에 대해 논의하고 올바른 재료 솔루션으로 설계를 최적화할 수 있도록 돕기 위해 오늘 저희에게 연락하십시오.

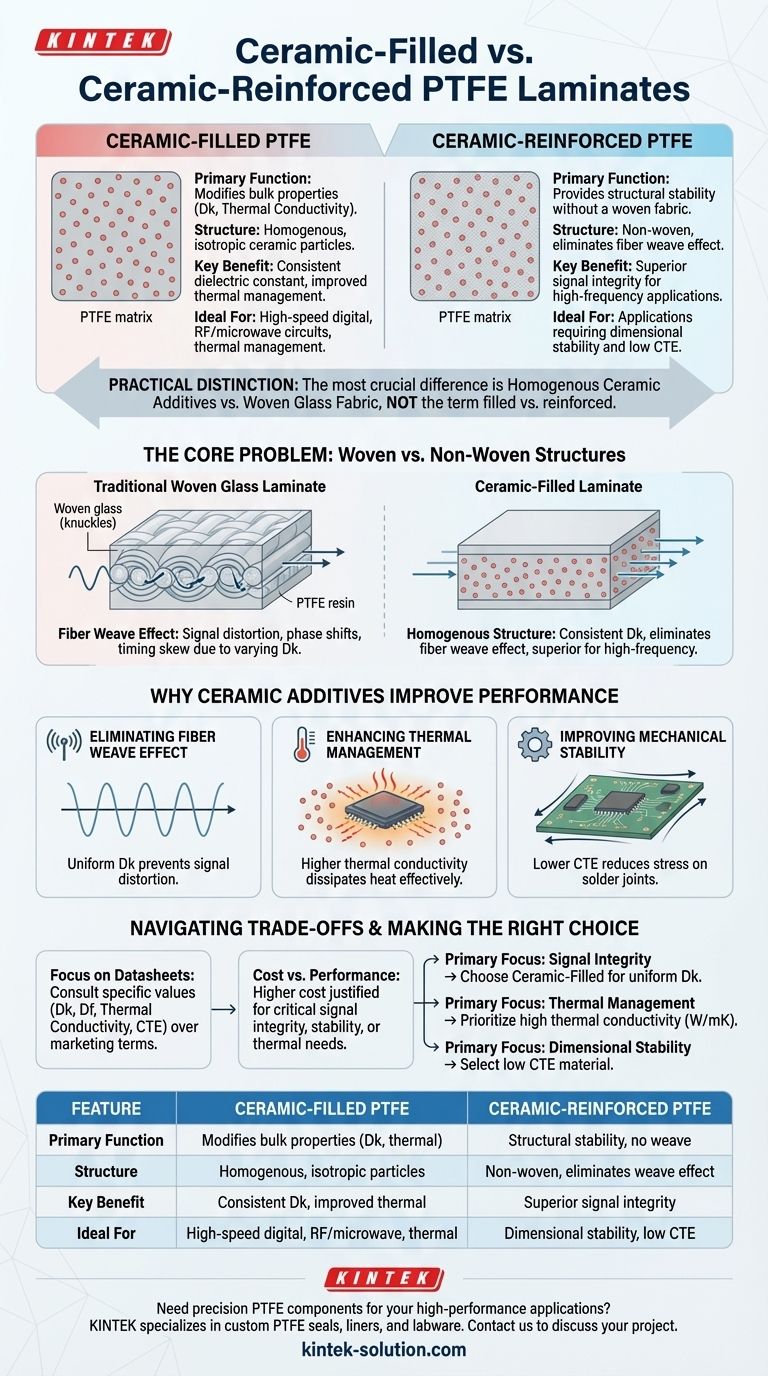

시각적 가이드
