성공적이고 내구성 있는 접착을 위해, 권장되는 방법은 화학적으로 에칭된 PTFE 시트를 세심하게 준비된 지지체 표면에 부착하기 위해 2액형 에폭시 접착제를 사용하는 것입니다. 이 접근 방식이 선호되는 이유는 에폭시의 전단 강도가 PTFE 자체보다 높기 때문에 접착부가 조립에서 가장 약한 지점이 되지 않도록 보장하기 때문입니다.
폴리테트라플루오로에틸렌(PTFE) 접착의 핵심은 접착제 자체가 아니라 두 표면의 체계적인 준비입니다. PTFE 표면을 화학적으로 에칭하고 지지 재료를 기계적으로 준비하지 않고는 성공적인 접착이 불가능합니다.
PTFE 접착의 어려움
PTFE는 테플론(Teflon)이라는 상표명으로 널리 알려져 있으며, 매우 잘 알려진 논스틱(non-stick) 특성을 가지고 있습니다. 이 특성은 마찰이 적은 응용 분야에 탁월하지만, 접착하기가 극도로 어렵게 만듭니다.
낮은 표면 에너지 문제
PTFE는 표면 에너지가 매우 낮습니다. 이는 접착제를 포함한 액체가 표면을 적시고 강력한 기계적 또는 화학적 결합을 형성하는 대신 맺히고 튕겨 나간다는 것을 의미합니다.
해결책: 화학적 에칭
이를 극복하기 위해 PTFE 표면을 화학적으로 변형해야 합니다. 에칭이라고 불리는 이 과정은 화학 약품을 사용하여 폴리머 골격에서 불소 원자를 제거함으로써 접착제에 반응하는 더 거칠고 탄소질의 표면을 생성합니다. 이러한 이유로 항상 한쪽 면이 사전 에칭된 PTFE 시트를 사용해야 합니다.
단계별 접착 공정
신뢰할 수 있는 접착력을 얻는 것은 정확한 준비 및 적용 절차를 따르는 문제입니다. 각 단계는 최종 결과에 중요합니다.
1단계: 지지체 표면 준비
금속 또는 기타 지지 재료는 접착제를 위한 최적의 앵커를 생성하도록 준비되어야 합니다.
먼저, 표면을 연삭, 밀링 또는 성형을 통해 기계적으로 거칠게 만들어야 합니다. 이상적인 표면 거칠기는 Ra = 1.6 µm에서 Ra = 3 µm 사이입니다. Ra = 6 µm를 초과해서는 안 됩니다.
거칠게 만든 후, 표면의 기름기를 완전히 제거해야 합니다. 모든 찌꺼기, 기름 및 이물질을 제거하기 위해 아세톤, 트리클로로에틸렌 또는 퍼클로로에틸렌과 같은 용매로 청소하십시오.
2단계: 접착제 선택 및 도포
특정 2액형 에폭시가 필요합니다. 권장되는 조합은 Araldite AW106 접착제와 Araldite HV 953U 경화제입니다.
혼합된 접착제를 톱니 모양의 주걱을 사용하여 에칭된 PTFE 표면과 준비된 지지체 표면 모두에 균일하게 도포합니다. 총량은 제곱미터당 약 200그램이어야 합니다.
최적의 분산을 위해 접착제를 PTFE에는 세로 방향으로, 금속 지지체에는 가로 방향으로 칠하십시오. 이 교차 패턴은 완전한 덮개를 보장하고 공기 주머니를 최소화합니다.
피해야 할 일반적인 함정
이 공정의 엄격한 요구 사항은 특정 지름길이나 환경적 요인이 접착 실패로 이어질 것임을 의미합니다. 이러한 한계를 이해하는 것이 필수적입니다.
부적절한 준비의 위험
표면을 제대로 준비하지 못하면 접착력이 손상됩니다. PTFE가 에칭되지 않으면 접착제가 붙지 않습니다. 지지체 표면이 깨끗하고 적절하게 거칠게 처리되지 않으면 접착제가 벗겨집니다.
현장 접착이 권장되지 않는 이유
현장에서 PTFE를 접착하려고 시도하는 것("현장 접착")은 강력히 권장되지 않습니다. 이 공정은 전용 작업장 환경 밖에서는 거의 불가능한 청결도, 압력 및 온도에 대한 엄격하게 통제된 조건을 요구합니다.
목표에 맞는 올바른 선택하기
영구적이고 고강도의 접착력을 보장하려면, 부품을 결합하는 최종 행위보다는 체계적인 준비에 중점을 두어야 합니다.
- 최대 내구성에 중점을 둔다면: 표면 준비 프로토콜을 정확하게 따르십시오. 지지체의 기계적 거칠기와 두 표면의 청결도가 접착 강도의 기반입니다.
- 공정 신뢰성에 중점을 둔다면: 복잡하고 위험한 화학 단계를 작업 흐름에서 제거하기 위해 항상 한쪽 면이 이미 에칭된 PTFE 시트를 구매하십시오.
- 현장 환경에서 작업하는 경우: 현장에서 이 절차를 시도하지 마십시오. 요구되는 환경 제어는 오염을 방지하고 성공적인 결과를 보장하기 위해 작업장 환경을 필요로 합니다.
궁극적으로 성공적인 PTFE 접착은 세심한 준비와 입증된 기술 공정 준수의 직접적인 결과입니다.
요약표:
| 핵심 단계 | 중요 세부 사항 |
|---|---|
| PTFE 준비 | 사전 에칭된 PTFE 시트를 사용해야 합니다. |
| 지지체 준비 | 표면 거칠기(Ra) 1.6-3 µm; 용매로 탈지. |
| 접착제 | 2액형 에폭시(Araldite AW106/HV 953U). |
| 도포 | 교차 패턴으로 200g/m² 도포. |
| 환경 | 통제된 작업장 환경 필요; 현장 접착은 권장되지 않음. |
신뢰할 수 있는 PTFE 부품 솔루션이 필요하십니까?
PTFE 접착은 복잡하고 정밀 중심적인 공정입니다. 이를 사내에서 관리하는 대신, 즉시 사용 가능한 고성능 PTFE 부품을 위해 KINTEK과 협력하십시오.
당사는 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 제작품 제조를 전문으로 합니다. 당사의 전문 지식은 부품이 내구성과 성능에 대한 최고 기준을 충족하도록 보장하여 시간과 위험을 줄여줍니다.
정밀 제조는 당사에 맡기시고 귀하는 귀하의 응용 분야에 집중하십시오.
견적 또는 맞춤형 PTFE 요구 사항에 대해 KINTEK에 오늘 문의하십시오!

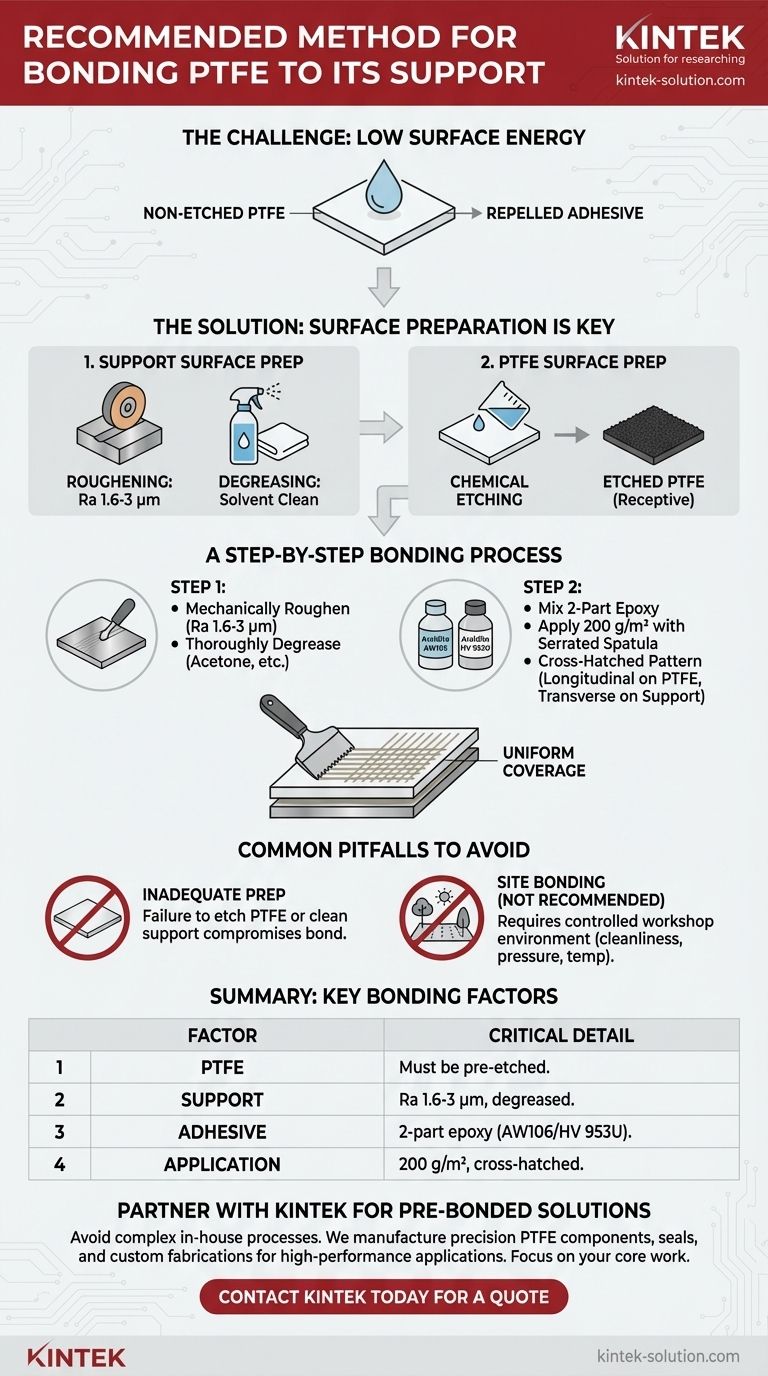

시각적 가이드
관련 제품
- 셉텀과 밸브가 탑재된 저배경 미량분석용 맞춤형 PTFE 내부식성 절연 전기영동 반응 셀
- 산업 및 첨단 기술 응용 분야를 위한 맞춤형 PTFE 씰링 테이프
- 통합 밸브 및 피팅이 적용된 맞춤형 PTFE 반응 용기 뚜껉 부식 방지 무침출 PFA FEP 병 캡 시스템
- 나사형 샘플 분리 장치용 맞춤형 층 및 정밀 기공 크기를 갖춘 고온 PTFE 반응체
- PFA 플라스크용 맞춤형 PTFE 정압 분액 깔때기 부식 방지 저배경 실험실 기구
