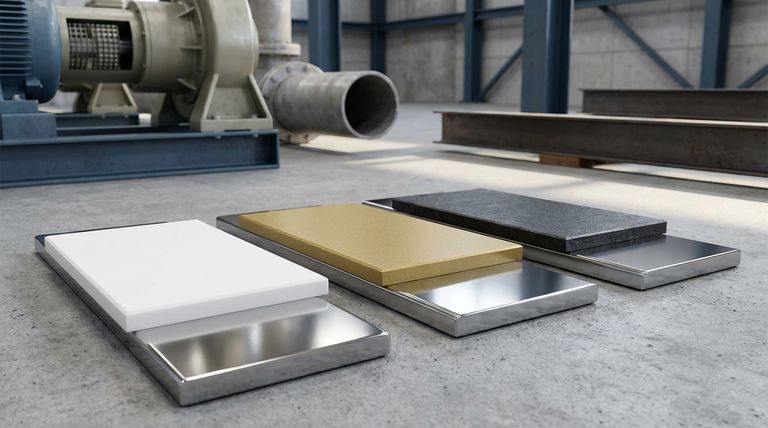

PTFE 슬라이딩 베어링 플레이트에 사용되는 가장 일반적인 재료는 다양한 성능 요구 사항을 위해 설계된 특정 조합을 포함합니다. 세 가지 주요 조합은 가장 낮은 마찰을 위한 스테인리스 스틸 위의 버진 폴리테트라플루오로에틸렌(PTFE), 더 높은 하중 용량을 위한 스테인리스 스틸 위의 25% 유리 섬유 충전 PTFE, 고온 응용 분야를 위한 스테인리스 스틸 위의 흑연입니다.
PTFE 슬라이딩 베어링에 특정 재료 조합을 선택하는 것은 임의적이지 않습니다. 이는 요구되는 하중 용량, 허용 가능한 마찰 수준 및 응용 분야의 작동 온도 사이의 중요한 균형에 기반한 계산된 엔지니어링 결정입니다.
슬라이딩 베어링 어셈블리 분해
PTFE 슬라이딩 베어링은 움직임을 수용하도록 설계된 두 부분으로 구성된 시스템입니다. 두 부분을 모두 이해하는 것이 재료 선택을 이해하는 열쇠입니다.
슬라이딩 레이어: PTFE 변형체
폴리테트라플루오로에틸렌, 즉 PTFE는 매우 낮은 마찰 계수로 유명한 합성 불소 중합체입니다. 테플론이라는 상표명으로 알고 계실 수도 있습니다.
순수한, 즉 버진(virgin) 형태는 가능한 가장 낮은 마찰을 제공하는 흰색 고체입니다.
기계적 특성을 향상시키기 위해 PTFE는 종종 충전재와 혼합됩니다. 유리 섬유를 추가하면 베어링의 고압을 견디는 능력을 크게 향상시키는 복합 재료(종종 금색)가 생성됩니다.
맞닿는 표면: 연마된 스테인리스 스틸
PTFE 층은 거의 항상 고도로 연마된 스테인리스 스틸 플레이트와 접촉하여 미끄러집니다.
이 재료는 낮은 마찰 움직임에 필수적인 매끄러운 표면과 노출된 환경에서 장기적인 신뢰성을 보장하는 우수한 부식 저항성의 조합으로 선택됩니다.
주요 재료 조합 및 사용 사례
슬라이딩 재료의 특정 변형체는 베어링의 성능 특성과 이상적인 응용 분야를 결정합니다.
최저 마찰을 위한 버진 PTFE
이것은 가장 낮은 마찰 계수를 특징으로 하여 높이 평가되는 가장 기본적인 조합입니다.
열 팽창 및 수축을 최소한의 응력으로 수용해야 하는 파이프라인과 같이 원활하고 쉬운 움직임을 촉진하는 것이 절대적인 최우선 순위일 때 이상적인 선택입니다.
고하중을 위한 유리 섬유 충전 PTFE
PTFE에 약 25%의 유리 섬유 골재를 추가하면 재료의 압축 강도가 극적으로 증가합니다.
이 복합재는 교량 거더, 중장비 또는 건물 내 대형 구조 요소를 지지하는 것과 같이 무거운 하중이 관련된 응용 분야에 필수적입니다.
고온 환경을 위한 흑연
극심한 열에 노출되는 응용 분야의 경우 표준 PTFE는 부적합합니다. 이러한 경우 흑연이 슬라이딩 재료로 사용됩니다.
흑연은 최대 500°C의 온도에서 작동할 수 있으므로 석유화학 플랜트 및 기타 고온 산업 장비의 표준입니다.
중요한 상충 관계 이해
재료를 선택하는 것은 상충되는 요구 사항의 균형을 맞추는 작업입니다. 단 하나의 "최고"의 재료는 없으며, 특정 작업에 적합한 재료만 있을 뿐입니다.
마찰 대 압축 강도
마찰과 하중 지지 능력 사이에는 직접적인 상충 관계가 있습니다.
버진 PTFE는 가장 낮은 마찰을 제공하지만 압축 강도는 가장 낮습니다. 유리 섬유와 같은 충전재를 추가하면 하중 용량이 증가하지만 마찰 계수도 약간 증가합니다.
움직임 수용
이러한 베어링의 근본적인 목적은 제어된 움직임을 허용하는 것입니다. 이는 파이프라인의 느린 열 팽창, 건물의 횡방향 지진 움직임 또는 중장비의 축 방향 이동일 수 있습니다. 재료 선택은 이러한 움직임이 예측 가능하게 발생하고 더 큰 구조물에 손상을 주는 응력을 전달하지 않도록 보장합니다.
응용 분야에 맞는 올바른 선택
귀하의 선택은 엔지니어링 과제의 주요 요구 사항에 따라 안내되어야 합니다.
- 최소 마찰이 주요 초점인 경우: 광택 스테인리스 스틸 위의 버진 PTFE는 가능한 가장 부드러운 움직임을 위한 확실한 선택입니다.
- 높은 하중 용량이 주요 초점인 경우: 25% 유리 섬유 충전 PTFE 복합재는 무거운 구조 지지를 위한 필요한 압축 강도를 제공합니다.
- 극심한 내열성이 주요 초점인 경우: 스테인리스 스틸과 결합된 흑연은 안정적인 고온 서비스를 위해 설계된 유일한 옵션입니다.
궁극적으로 올바른 슬라이딩 베어링 재료를 선택하는 것은 구조 또는 장비의 장기적인 안정성과 무결성을 보장하는 중요한 단계입니다.
요약표:
| 재료 조합 | 주요 특성 | 이상적인 응용 분야 |
|---|---|---|
| 스테인리스 스틸 위의 버진 PTFE | 최저 마찰 계수 | 파이프라인, 열팽창 조인트 |
| 스테인리스 스틸 위의 25% 유리 섬유 충전 PTFE | 높은 압축 강도 | 교량, 중장비, 구조 지지대 |
| 스테인리스 스틸 위의 흑연 | 고온 저항성 (최대 500°C) | 석유화학 플랜트, 고온 장비 |
맞춤형 PTFE 슬라이딩 베어링 솔루션이 필요하십니까?
올바른 재료를 선택하는 것은 프로젝트의 성능과 수명에 매우 중요합니다. KINTEK은 맞춤형 슬라이딩 베어링 플레이트, 씰 및 라이너를 포함한 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다. 당사의 전문 지식은 귀하의 하중, 마찰 및 온도 요구 사항에 완벽하게 맞는 베어링 솔루션을 얻을 수 있도록 보장합니다.
당사 엔지니어들이 귀하의 응용 분야에 이상적인 베어링을 지정하도록 도와드리겠습니다. 지금 KINTEK에 문의하여 상담을 받으십시오.

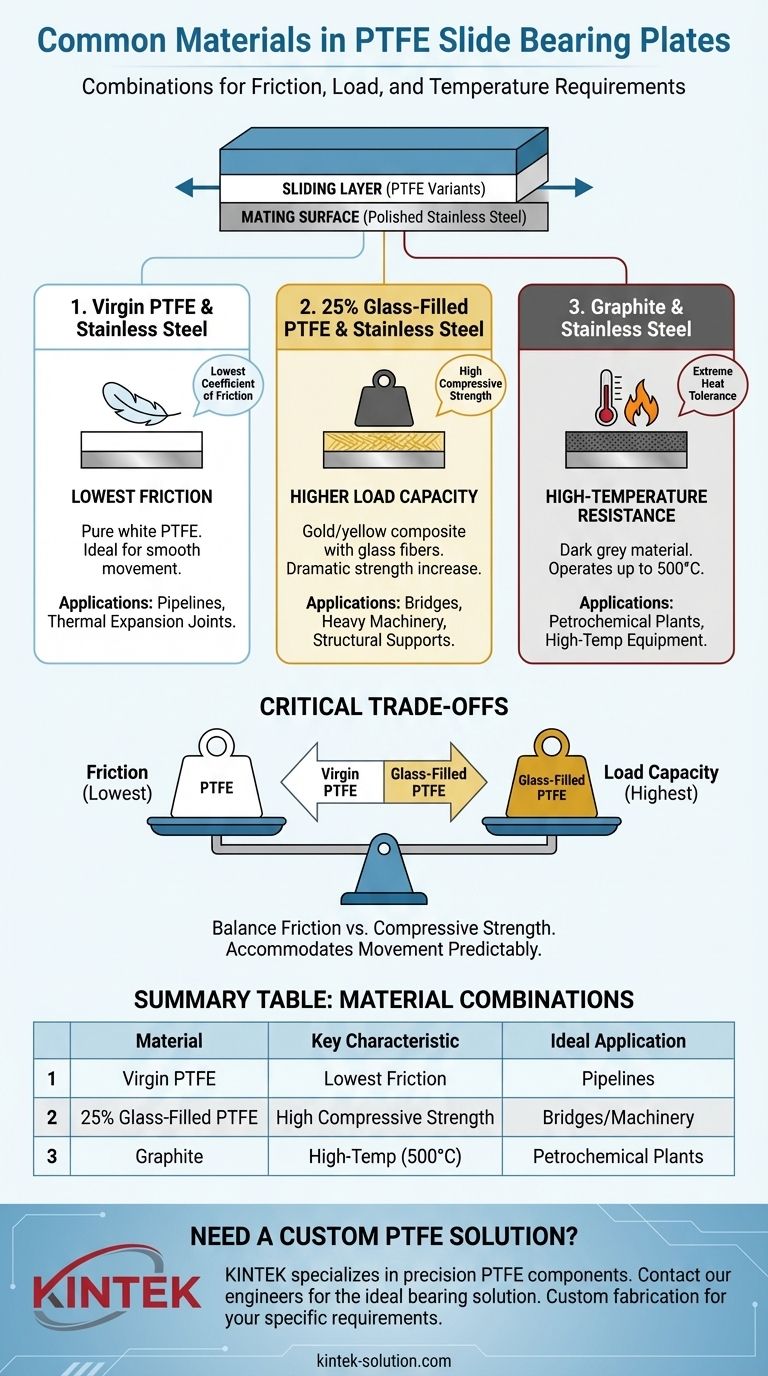

시각적 가이드
