PTFE 개스킷의 경우, 사용 가능한 가장 일반적인 공칭 압력 등급은 PN2.5, PN6, PN10, PN16, PN40, PN63 및 PN100입니다. "PN"(Pressure Nominal)으로 지정되는 이 등급은 상온에서 개스킷이 견딜 수 있는 대략적인 압력(바)을 나타냅니다.
표준 압력 등급은 기준을 제공하지만, 순수 PTFE 개스킷의 실제 성능은 눈에 띄는 기계적 약점에 의해 결정됩니다. 하중과 열에 의해 변형되는 경향은 안정적이고 장기적인 씰링을 보장하기 위해 고려해야 할 가장 중요한 요소입니다.
등급은 실제로 무엇을 의미합니까?
개스킷을 올바르게 선택하려면 용어를 이해하는 것이 필수적입니다. 등급은 배관 시스템의 구성 요소를 일치시키는 표준화된 방법을 제공합니다.
PN(공칭 압력) 이해하기
PN은 공칭 압력 등급을 나타내는 유럽 표준 지정입니다. "PN" 뒤의 숫자는 일반적으로 20°C(상온)의 기준 온도에서 최대 허용 압력(bar)을 나타냅니다.
예를 들어, PN16 등급 개스킷은 상온에서 최대 압력이 16bar인 시스템을 위해 설계되었습니다. 작동 온도가 증가함에 따라 이 압력 등급이 감소한다는 점을 기억하는 것이 중요합니다.
DN(공칭 직경) 이해하기
질문은 압력에 초점을 맞추고 있지만, 항상 해당되는 크기 등급이 표시됩니다. DN(Diameter Nominal)은 밀리미터 단위의 공칭 파이프 크기를 나타냅니다.
이러한 개스킷은 DN15에서 DN2000까지 매우 다양한 크기로 제공되어 표준 파이프 플랜지와의 호환성을 보장합니다.
압력 등급이 전체 이야기를 전달하지 않는 이유
순수 PTFE 개스킷에 대해 PN 등급에만 의존하는 것은 흔하고 비용이 많이 드는 실수입니다. 재료의 고유한 특성은 단순한 압력 등급으로 포착되지 않는 상당한 한계를 만듭니다.
크리프 및 콜드 플로우 문제
순수 PTFE는 비교적 부드러운 재료입니다. 볼트로 고정된 플랜지의 압축 하중에 노출되면 시간이 지남에 따라 서서히 변형되기 시작합니다. 이 현상을 크리프 또는 콜드 플로우(압연)라고 합니다.
이러한 점진적인 변형은 개스킷을 얇게 만들어 초기 볼트 토크 손실로 이어집니다. 클램핑력이 감소함에 따라 씰의 무결성이 손상됩니다.
씰링 무결성에 미치는 영향
콜드 플로우로 인한 씰링 응력 손실은 PTFE 개스킷의 주요 파손 모드입니다. 특히 압력이나 온도 변동이 있는 응용 분야에서는 결국 누출로 이어질 수 있습니다.
이로 인해 순수 PTFE는 장기간 유지 보수가 필요 없는 씰이 요구되는 고압 시나리오나 중요 응용 분야에 부적합합니다.
제한된 압축성
더 탄력적인 재료와 달리 PTFE는 압축성이 제한적입니다. 이는 플랜지 표면의 작은 결함을 수용하고 채우는 데 어려움을 겪는다는 것을 의미합니다.
플랜지가 완벽하게 평평하고 매끄럽고 평행하지 않은 경우, 순수 PTFE 개스킷은 압력 등급에 관계없이 효과적인 초기 씰을 생성하지 못할 수 있습니다.
PTFE 개스킷의 장단점 이해하기
모든 개스킷 재료를 선택하는 것은 응용 분야의 요구 사항에 따라 장점과 단점을 균형 있게 조정하는 것을 포함합니다.
장점: 탁월한 내화학성
PTFE를 선택하는 주된 이유는 화학적 공격에 대한 탁월한 저항성입니다. 거의 모든 산업용 화학 물질 및 용매에 불활성이므로 부식성이 강한 매체에 대한 기본 선택 사항입니다.
단점: 고유한 기계적 약점
이러한 화학적 불활성은 상당한 대가를 치릅니다. 즉, 반응성이 없게 만드는 분자 구조가 물리적 응력 하에서 부드럽고 변형되기 쉽다는 것입니다.
중요한 온도 요소
콜드 플로우 경향은 온도 상승에 따라 극적으로 가속화됩니다. 20°C에서 설정된 PN 등급은 100°C에서의 성능을 나타내는 신뢰할 수 있는 지표가 아닙니다. 서비스 온도가 상승함에 따라 개스킷의 압력 유지 능력을 항상 감해야 합니다.
응용 분야에 맞는 올바른 선택
시스템의 작동 조건을 재료 선택을 위한 최종 지침으로 사용하십시오.
- 주요 초점이 저압 및 상온에서 부식성이 매우 강한 매체를 포함하는 경우: 순수 PTFE 개스킷은 종종 훌륭하고 비용 효율적인 선택입니다.
- 시스템에 고압, 고온 또는 상당한 열 순환이 포함되는 경우: 순수 PTFE는 부적합할 가능성이 높으며 크리프로 인해 실패합니다. 충전된 PTFE(예: 유리 또는 탄소 충전) 또는 스파이럴 와운드 개스킷과 같은 대체 재료를 강력히 고려해야 합니다.
- 플랜지에 약간의 결함이 있거나 정렬이 어려운 경우: 순수 PTFE의 낮은 압축성은 위험한 선택이 될 수 있습니다. 더 순응성이 좋은 개스킷 재료를 권장합니다.
궁극적으로 올바른 개스킷을 선택하려면 재료의 기능을 특정 응용 분야의 기계적 및 화학적 요구 사항과 일치시켜야 합니다.
요약표:
| 일반적인 PTFE 개스킷 압력 등급 (PN) | 대략적인 압력 (20°C 기준 bar) |
|---|---|
| PN2.5 | 2.5 bar |
| PN6 | 6 bar |
| PN10 | 10 bar |
| PN16 | 16 bar |
| PN40 | 40 bar |
| PN63 | 63 bar |
| PN100 | 100 bar |
개스킷 고장으로 시스템을 손상시키지 마십시오. 공칭 압력 등급은 시작점일 뿐입니다. 진정으로 안정적인 씰을 위해서는 PTFE의 기계적 한계를 이해하고 특정 압력, 온도 및 화학적 요구 사항에 맞는 솔루션을 제공할 수 있는 파트너가 필요합니다.
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 개스킷, 라이너 및 실험실 기구를 포함한 고성능 PTFE 부품을 제조합니다. 우리는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 귀하의 개스킷이 정확한 작동 조건에서 안정적으로 작동하도록 보장합니다.
귀하의 특정 응용 분야에 대한 상담을 위해 오늘 전문가에게 문의하십시오. 지속되는 씰링 솔루션을 설계해 봅시다.

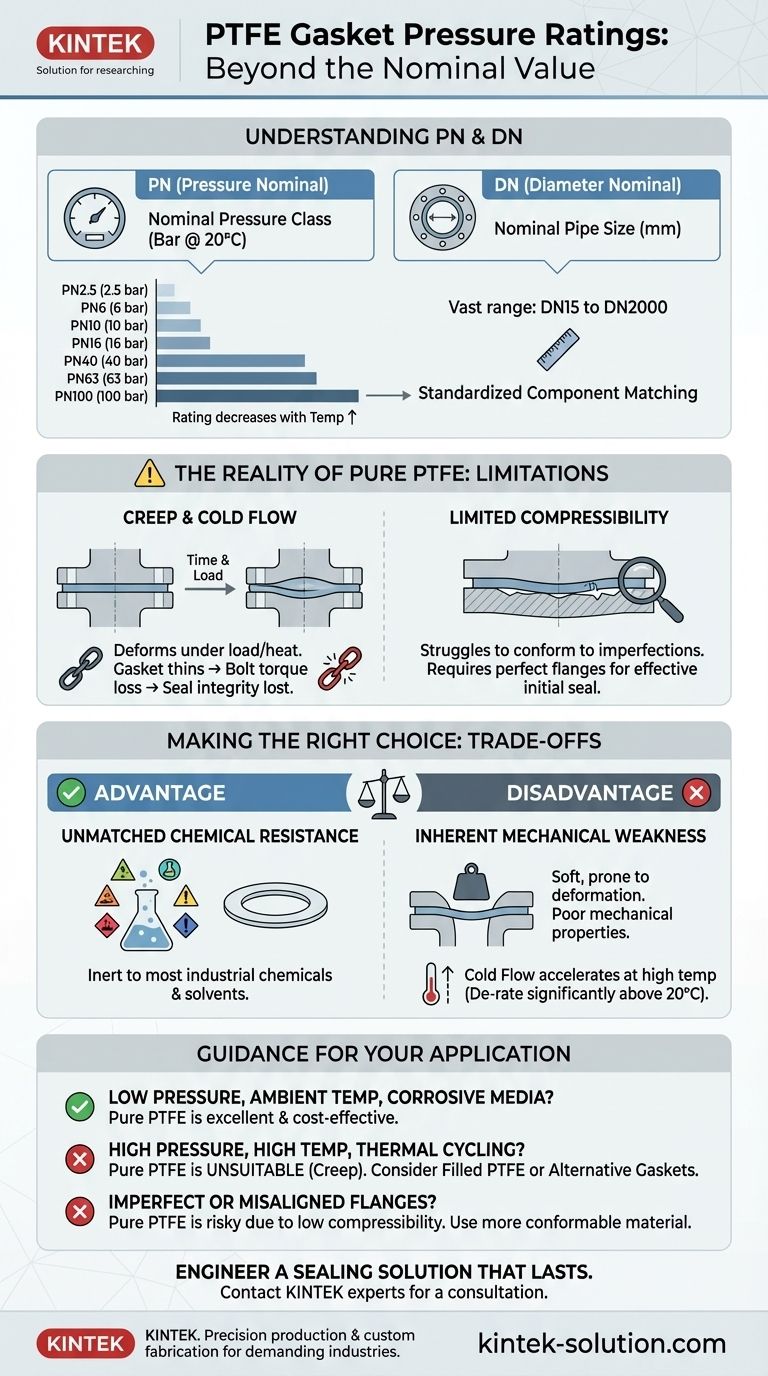

시각적 가이드
