PTFE 개스킷 제조에서 고압 라미네이트(HPL)는 개스킷 표면에 적용되는 중요한 보강 구성 요소 역할을 합니다. 그 기능은 개스킷의 기계적 강도를 향상시켜 표준 PTFE가 실패할 수 있는 고압 응용 분야에서 안정적인 씰을 생성하고 유지하는 능력을 크게 개선하는 것입니다.
HPL의 근본적인 역할은 하중 하에서 PTFE의 자연적인 변형(또는 "콜드 플로우") 경향에 대응하는 것입니다. 단단한 HPL 층을 추가함으로써 제조업체는 PTFE의 뛰어난 내화학성과 까다로운 씰링 조건에 필요한 기계적 안정성을 결합한 복합 개스킷을 만듭니다.
핵심 문제: PTFE의 고유한 한계
폴리테트라플루오로에틸렌(PTFE)은 거의 보편적인 화학적 불활성과 낮은 마찰 표면으로 인해 뛰어난 씰링 재료입니다. 그러나 압력 하에서 성능을 저해할 수 있는 한 가지 중요한 기계적 약점이 있습니다.
콜드 플로우(크리프) 이해하기
콜드 플로우는 크리프라고도 불리며, 지속적인 기계적 응력 하에서 고체 재료가 영구적으로 변형되는 경향입니다. PTFE의 경우, 이는 두 플랜지 사이에 압축될 때 시간이 지남에 따라 서서히 의도된 위치에서 "흐르거나" 빠져나올 수 있음을 의미합니다.
고압 씰링에서의 결과
이러한 변형은 개스킷 응용 분야에서 주요 문제입니다. PTFE가 흐르면 개스킷이 얇아져 압축력(볼트 하중)이 손실됩니다. 이 응력 감소는 고압 또는 고온 시스템에서 최종 누출의 주요 원인이 됩니다.
HPL이 해결책을 제공하는 방법
PTFE 개스킷에 고압 라미네이트 층을 적용하는 것은 개별 구성 요소의 강점을 활용하여 약점을 극복하는 복합 재료를 만드는 전형적인 예입니다.
복합 재료 접근 방식
HPL 강화 개스킷은 단일 재료가 아니라 구조화된 조합입니다. 내화학성과 순응성을 위해 PTFE 코어를 사용하고 구조적 무결성을 위해 HPL에 의존합니다.
기계적 강도 향상
HPL은 강렬한 열과 압력 하에서 수지 함침 용지가 융합되어 만들어진 조밀하고 단단하며 단단한 재료입니다. PTFE에 접합되면 순수 PTFE가 부족한 압축 강도를 제공하는 단단한 백본 역할을 합니다.
압출 방지
HPL 층은 물리적 장벽 역할을 합니다. 이는 부드러운 PTFE 코어를 효과적으로 가두어 높은 볼트 하중과 시스템 압력 하에서도 플랜지 틈 밖으로 압출되거나 흐르는 것을 방지합니다. 이는 개스킷 두께를 유지하고 씰링 응력이 장기간 유지되도록 보장합니다.
트레이드오프 이해하기
HPL 강화는 상당한 성능 향상을 제공하지만, 더 단단한 개스킷을 만드는 데 따르는 트레이드오프를 인식하는 것이 중요합니다.
순응성 감소
더 단단한 개스킷은 플랜지 결함에 덜 관대합니다. 약간 휘거나 긁히거나 정렬되지 않은 플랜지 표면에서는 부드러운 순수 PTFE 개스킷보다 씰링이 덜 효과적일 수 있습니다.
시팅 응력 증가
추가된 강성으로 인해 효과적인 씰을 생성하기 위해 개스킷을 적절하게 압축하는 데 더 높은 초기 볼트 토크가 필요한 경우가 많습니다. 시스템은 이러한 더 높은 시팅 응력을 제공할 수 있어야 합니다.
환경적 고려 사항
PTFE 코어가 밀봉되는 유체에 대한 주요 화학적 장벽을 제공하는 동안, HPL의 노출된 외부 가장자리는 대기 화학 물질이나 세척액을 포함할 수 있는 외부 작동 환경과 호환되어야 합니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷을 선택하려면 재료의 특성을 시스템의 요구 사항과 일치시켜야 합니다.
- 저압 시스템에서 공격적인 화학 물질 씰링에 중점을 두는 경우: HPL이 없는 표준 또는 충전 PTFE 개스킷이면 충분하고 비용 효율적이며 플랜지 결함에 덜 민감할 가능성이 높습니다.
- 고압 또는 변동 온도 시스템에서 장기간 누출 없는 씰링 유지에 중점을 두는 경우: HPL 강화 PTFE 개스킷은 콜드 플로우를 방지하고 작동 신뢰성을 보장하는 데 필요한 기계적 안정성을 제공합니다.
궁극적으로 HPL을 통합하면 표준 PTFE 개스킷이 가장 까다로운 산업 환경을 위해 설계된 고성능 씰링 솔루션으로 변모합니다.
요약표:
| 측면 | 표준 PTFE 개스킷 | HPL 보강 PTFE 개스킷 |
|---|---|---|
| 기계적 강도 | 낮음, 콜드 플로우에 취약 | 높음, 변형에 강함 |
| 이상적인 압력 범위 | 낮음 ~ 중간 | 고압 |
| 플랜지 표면 요구 사항 | 결함에 덜 민감함 | 평평하고 정렬된 표면 필요 |
| 주요 장점 | 우수한 내화학성, 비용 효율적 | 응력 하에서 장기적인 씰 무결성 |
압력 하에서 실패하지 않는 개스킷이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 HPL 강화 개스킷을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 생산은 귀사의 개스킷이 중요한 응용 분야에서 비용이 많이 드는 다운타임과 누출을 방지하는 안정적인 씰링을 제공하도록 보장합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다. 귀하의 특정 요구 사항에 대해 논의하고 성공을 위해 설계된 솔루션을 얻으려면 지금 당사 전문가에게 문의하십시오!

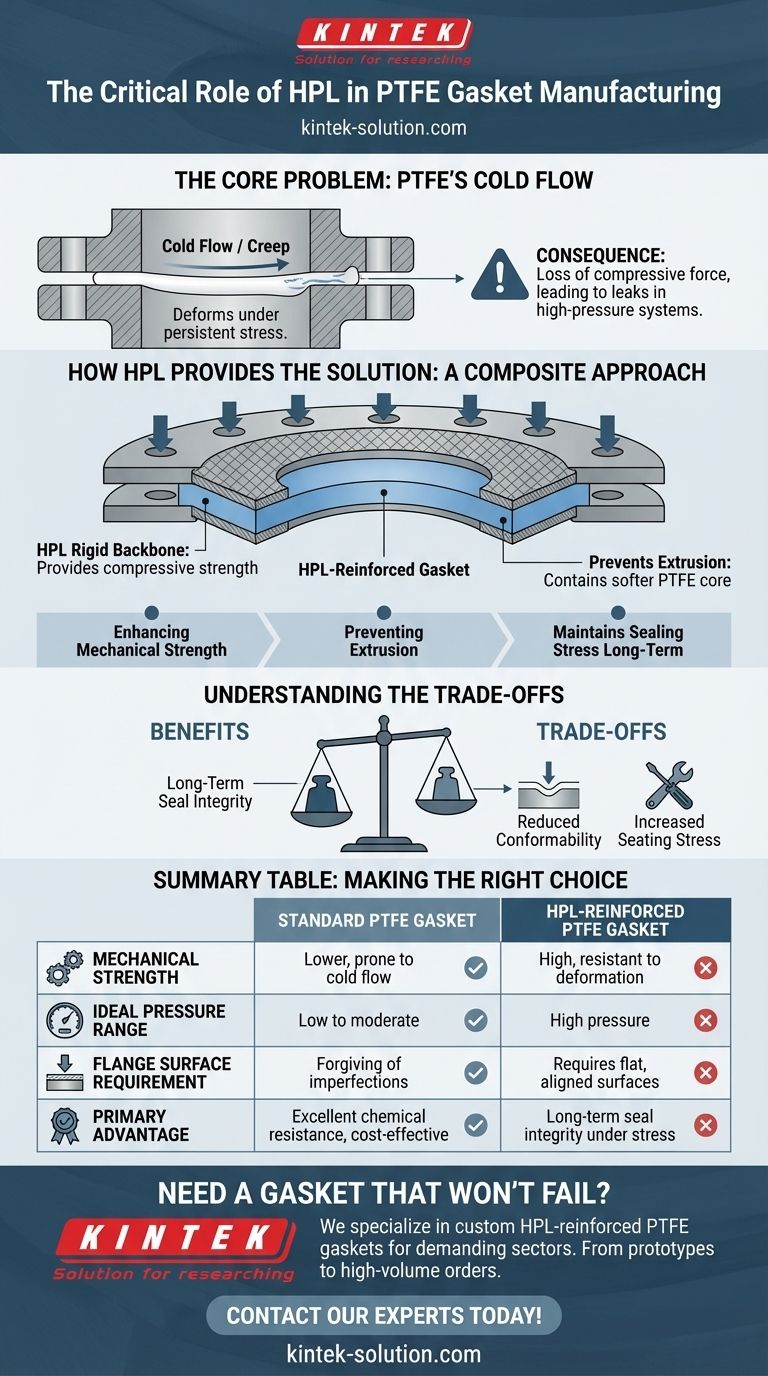

시각적 가이드
