요약하자면, 씰이 PTFE 재료 자체의 자연적인 능력을 초과하는 조건에서 성능을 발휘해야 할 때 PTFE 씰에 스프링이 필요합니다. 이러한 상황은 네 가지 주요 범주로 나뉩니다. 상당한 동적 움직임, 변동하는 압력 변화, 극심한 고온 또는 저온입니다. 스프링은 활성화 장치 역할을 하여, 고무와 같은 "복원력"이 없는 PTFE가 자체적으로 제공할 수 없는 일정한 기계적 힘을 제공합니다.
PTFE 씰에 스프링을 사용하는 근본적인 이유는 폴리테트라플루오로에틸렌(PTFE)의 낮은 탄성을 보완하기 위함입니다. 스프링은 PTFE만으로는 실패할 수 있는 동적, 열적 또는 압력 변화 조건에서 씰 립이 씰링 표면과 계속 접촉하도록 보장하는 일관된 기계적 힘을 제공합니다.
핵심 과제: PTFE의 "복원력" 부족
씰링 재료로서의 PTFE 이해
PTFE는 극도로 낮은 마찰, 광범위한 화학적 불활성 및 넓은 온도 내성으로 알려진 뛰어난 폴리머입니다. 항공우주에서 화학 공정에 이르기까지 다양한 산업에서 핵심적인 역할을 합니다.
그러나 PTFE는 니트릴 고무나 FKM과 같은 엘라스토머가 아닙니다. 복원력, 즉 "복원력"이 매우 낮습니다. 압축되거나 변형되면 원래 모양으로 안정적으로 복원되지 않습니다.
스프링 활성화 장치의 역할

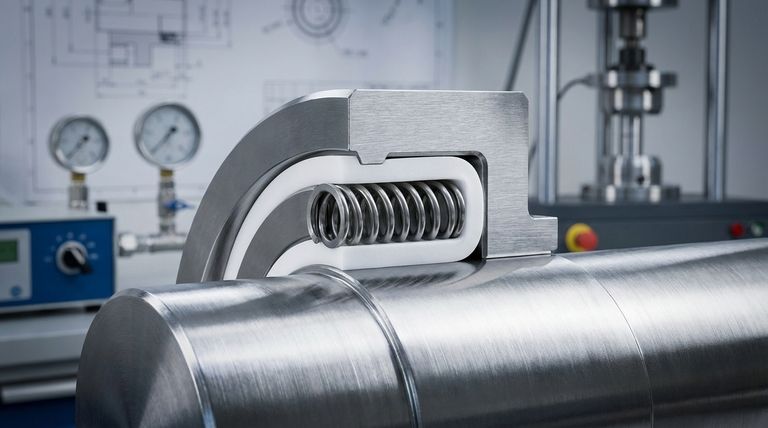

이것이 스프링이 중요해지는 지점입니다. 스프링으로 활성화되는 씰(spring-energized seal)은 내구성 있는 PTFE 재킷과 고성능 금속 스프링을 결합합니다.
PTFE 재킷은 내화학성과 저마찰 씰링 표면을 제공합니다. 내부 스프링은 씰 립을 활성화하는 데 필요한 지속적인 기계적 에너지를 제공하여 시간이 지남에 따라 일관되고 안정적인 씰링 힘을 보장합니다.
기계적 요구 사항이 스프링을 필요로 하는 경우
시나리오 1: 과도한 샤프트 런아웃 또는 정렬 불량
동적 응용 분야에서 회전 또는 왕복 샤프트는 완벽하게 중앙에 위치하지 않아 "런아웃" 또는 정렬 불량이 발생할 수 있습니다.
보조 장치가 없는 PTFE 씰은 이러한 움직임을 따라가는 데 필요한 빠른 반응성이 부족하여 간헐적인 누출 경로를 만들 수 있습니다. 스프링은 필요한 탄성을 제공하여 씰 립이 움직이는 샤프트와 지속적으로 접촉을 유지하도록 조정할 수 있게 합니다.
시나리오 2: 변동하는 압력 조건
시스템 압력은 씰을 활성화하는 데 도움이 될 수 있지만 일정하지 않은 경우가 많습니다. 급격한 압력 강하 또는 고압과 저압 사이의 사이클이 있는 응용 분야에서는 문제가 발생합니다.
시스템 압력이 제거되면 PTFE의 낮은 복원력으로 인해 단단한 씰을 유지하지 못합니다. 스프링은 일정한 기준 힘을 제공하여 매우 낮거나 0인 압력에서도 씰이 효과적으로 유지되도록 보장합니다.
온도 극한이 씰을 손상시키는 경우
시나리오 3: 고온 및 응력 완화
온도가 상승하면 PTFE가 부드러워지고 크리프(creep) 및 응력 완화(stress relaxation)에 취약해질 수 있습니다. 설치 시 가해진 초기 힘은 시간이 지남에 따라 감소하여 씰을 손상시킬 수 있습니다.
고온 내성을 위해 선택된 금속 스프링은 PTFE의 완화 경향에 영향을 받지 않는 안정적이고 지속적인 반경 방향 하중을 제공하여 장기적으로 안정적인 씰을 보장합니다.
시나리오 4: 저온 및 재료 경직도
극저온 또는 매우 낮은 온도 환경에서는 PTFE가 극도로 단단하고 뻣뻣해지며, 이는 높은 굴곡 탄성 계수(high flexural modulus)를 갖는 상태로 설명됩니다.
이러한 경직도는 씰이 하드웨어의 씰링 표면에 밀착되는 것을 방해합니다. 스프링은 재료의 비유연성을 극복하고 뻣뻣해진 PTFE 립을 샤프트 쪽으로 밀어내는 데 필요한 강력한 기계적 힘을 제공합니다.
상충 관계 이해
비용 및 복잡성 증가
스프링으로 활성화되는 씰은 단순한 O-링이나 표준 폴리머 립 씰보다 제조가 더 복잡합니다. 이로 인해 단위 비용이 높아집니다.
신중한 재료 선택이 중요
씰의 효과는 스프링과 PTFE 재킷 모두에 적합한 재료를 선택하는 데 달려 있습니다. 스프링 재료(예: 스테인리스강, Elgiloy)는 부식이나 고장을 방지하기 위해 시스템의 온도 범위 및 화학 환경과 호환되어야 합니다.
하드웨어 마모 가능성
PTFE는 마찰 계수가 낮지만, 일부 공격적인 응용 분야에서는 스프링이 가하는 높고 지속적인 힘이 낮은 힘의 씰에 비해 부드러운 샤프트 재료의 마모를 더 빠르게 유발할 수 있습니다.
응용 분야에 맞는 올바른 선택
스프링으로 활성화되는 PTFE 씰이 필요한지 여부를 결정하려면 시스템의 요구 사항을 재료의 능력과 비교하여 평가하십시오.
- 동적 씰링이 주요 초점인 경우: 상당한 샤프트 런아웃 또는 정렬 불량을 처리하려면 스프링이 필수적입니다.
- 압력 사이클 전반의 신뢰성이 주요 초점인 경우: 스프링은 고압에서 0까지 일관된 씰을 보장합니다.
- 극한 온도에서의 성능이 주요 초점인 경우: 스프링은 보조 장치가 없는 PTFE가 연화 또는 경화로 인해 실패할 수 있는 곳에 안정적인 힘을 제공합니다.
- 응용 분야가 정적이며 안정적인 압력과 온도인 경우: 표준 PTFE O-링 또는 개스킷과 같은 덜 복잡한 씰이 더 비용 효율적인 솔루션일 수 있습니다.
궁극적으로 스프링으로 활성화되는 씰을 사용하는 것은 PTFE의 이점을 활용하는 동시에 고유한 물리적 한계를 극복하기 위한 전략적인 엔지니어링 결정입니다.
요약표:
| 시나리오 | 과제 | 스프링의 도움 방식 |
|---|---|---|
| 동적 움직임 | 샤프트 런아웃 또는 정렬 불량 | 립이 움직임을 따라가도록 지속적인 힘 제공 |
| 압력 사이클링 | 변동 또는 무압력 조건 | 시스템 압력 없이 일관된 씰링 힘 유지 |
| 고온 | PTFE 연화 및 이완(크리프) | 열에 영향을 받지 않는 안정적인 반경 방향 하중 공급 |
| 저온 | PTFE가 단단하고 경직됨 | 접촉 유지를 위해 재료의 비유연성 극복 |
까다로운 조건에 대한 안정적인 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 스프링으로 활성화되는 씰을 포함하여 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 생산은 동적 움직임, 압력 사이클 및 극한 온도에서 씰이 완벽하게 작동하도록 보장합니다.
프로토타입부터 대량 주문까지, 귀하의 중요한 씰링 과제에 대한 솔루션을 제공해 드리겠습니다. 귀하의 응용 분야에 대해 논의하려면 지금 전문가에게 문의하십시오!

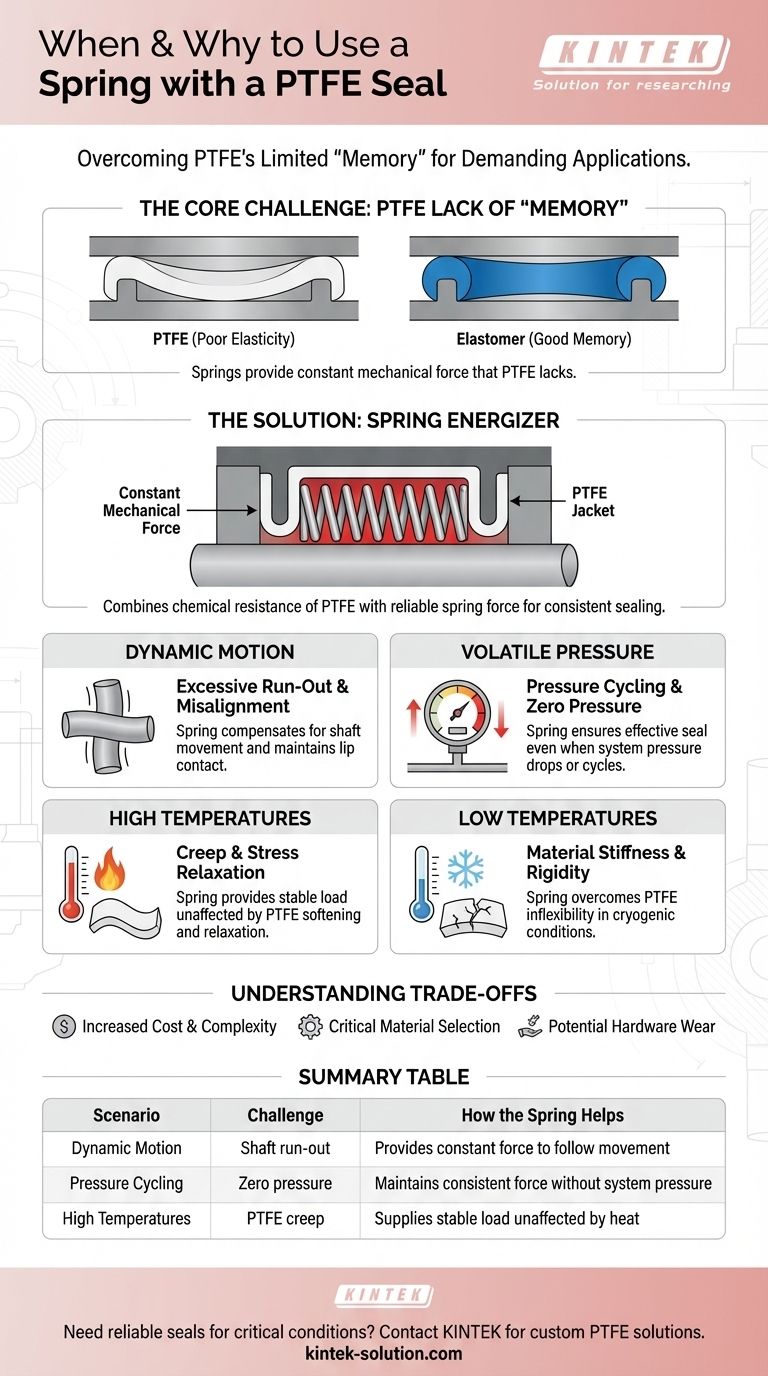

시각적 가이드
