PTFE 개스킷의 콜드 플로우 문제를 해결하려면 두 가지 핵심 전략을 결합해야 합니다. 바로 크리프 저항을 위해 설계된 기계적으로 강화된 PTFE 재료를 선택하고, 매우 엄격한 설치 절차를 구현하는 것입니다. 순수 PTFE는 이러한 약점으로 알려져 있지만, 고급 충전재가 포함된 변형 제품 및 구조화된 PTFE 변형 제품을 정확한 볼트 체결과 결합하면 안정적인 장기 씰링이 가능합니다.
PTFE의 핵심 문제는 지속적인 압력 하에서 변형되는 경향이 있다는 것인데, 이는 콜드 플로우 또는 크리프 현상이라고 합니다. 결정적인 해결책은 순수 PTFE의 이러한 특성과 싸우는 것이 아니라, 고급 충전재로 보강된 개스킷 재료를 선택하고 엔지니어링 정밀도로 설치되도록 보장함으로써 이를 우회하는 것입니다.
콜드 플로우란 무엇이며 왜 중요합니까?
해결책을 다루기 전에 실패 메커니즘을 이해하는 것이 중요합니다. 이 이해는 모든 효과적인 대책의 기초를 형성합니다.
PTFE의 특성
폴리테트라플루오로에틸렌(PTFE)은 매우 길고 매끄러운 분자 사슬을 가진 폴리머입니다. 이 재료의 유명한 비점착성 및 화학적 불활성은 이러한 사슬이 다른 물질이나 서로 쉽게 결합하지 않는다는 사실에서 비롯됩니다.
콜드 플로우(크리프) 설명
볼트로 고정된 플랜지의 압축력 하에서 이러한 매끄러운 분자 사슬은 서로 미끄러지기 시작합니다. 콜드 플로우는 일정한 하중 하에서 개스킷 재료가 느리고 지속적으로 변형되는 현상입니다. 개스킷은 압축 지점에서 문자 그대로 바깥쪽으로 "흐릅니다".
실패의 결과
콜드 플로우로 인해 개스킷의 두께가 얇아지면 개스킷에 가해지는 압축 응력이 감소합니다. 이는 직접적으로 볼트 토크 손실과 씰링 힘 감소로 이어집니다. 최종 결과는 손상된 씰과 잠재적인 누출입니다.
해결책 1: 고급 재료 선택
콜드 플로우에 대처하는 가장 효과적인 방법은 이를 저항하도록 특별히 설계된 개스킷 재료를 선택하는 것입니다. 버진(Virgin) 또는 순수 PTFE는 중요한 응용 분야에서 올바른 선택인 경우가 거의 없습니다.
버진 PTFE의 한계
충전재가 없는 버진 PTFE는 콜드 플로우에 가장 취약합니다. 최고의 내화학성을 제공하지만 기계적 특성이 좋지 않아 저압, 저온 응용 분야에만 적합합니다.
충전재의 역할
PTFE 매트릭스에 실리카, 유리 마이크로스피어 또는 흑연과 같은 충전재를 추가하는 것이 가장 일반적인 해결책입니다. 이러한 미세 입자는 물리적 장벽 역할을 하여 미끄러짐 면을 방해하고 PTFE 폴리머 사슬을 제자리에 기계적으로 고정합니다. 이는 개스킷의 크리프 저항성을 극적으로 향상시킵니다.
구조화된 PTFE 및 확장 PTFE (ePTFE)
더 고급적인 해결책은 재료 자체의 물리적 구조를 변경하는 것을 포함합니다. 구조화된 PTFE 또는 확장 PTFE(ePTFE)에서 제조 공정은 다방향의 강력한 섬유 네트워크를 생성합니다. 이 섬유질 웹은 온도 상승 시에도 뛰어난 기계적 안정성을 제공하며 재료가 콜드 플로우에 매우 강하게 만듭니다.
해결책 2: 정밀 설치 및 설계
재료 선택은 잘못된 설치 관행으로 인해 완전히 무효화될 수 있습니다. 적절한 절차는 개스킷이 올바르게 부하되어 크리프를 가속화하지 않으면서 씰링 잠재력을 극대화하도록 보장합니다.
정확한 개스킷 부하 계산
개스킷 제조업체는 이상적인 압축 응력 범위를 위한 사양을 제공합니다. 엔지니어는 이 목표 응력을 달성하는 데 필요한 볼트 토크를 정확하게 계산해야 합니다. 이는 개스킷이 밀봉될 만큼 충분히 압축되었지만 내부 구조가 짓눌릴 정도로 과도하게 압축되지 않도록 보장합니다.
토크 절차의 중요성
하중을 균일하게 적용하는 것이 가장 중요합니다. 볼트는 스타 또는 지그재그 패턴으로 점진적으로 조여야 합니다. 이 관행은 압축력을 전체 개스킷 면에 걸쳐 균일하게 분산시켜 콜드 플로우를 시작하고 가속화할 수 있는 국부적인 고응력 지점을 방지합니다.
플랜지 상태 및 정렬
참고 자료는 플랜지 자체의 중요성을 정확하게 강조합니다. 맞닿는 표면은 깨끗하고 건조하며 결함이 없어야 합니다. 또한 플랜지는 평행해야 합니다. 고르지 않은 표면은 개스킷에 고압 및 저압 영역을 생성하여 실패를 보장합니다.
상충 관계 이해
올바른 해결책을 선택하려면 수반되는 절충안을 인정해야 합니다.
충전재 대 내화학성
충전재는 기계적 성능을 극적으로 향상시키지만 버진 PTFE의 보편적인 화학적 불활성을 약간 감소시킬 수 있습니다. 밀봉되는 화학 매체와 선택한 충전재(예: 유리, 실리카)가 호환되는지 확인해야 합니다.
과도한 조임의 신화
흔하지만 위험한 실수는 씰이 단단하다고 "확신하기 위해" 볼트를 과도하게 조이는 것입니다. PTFE 개스킷의 경우 이는 역효과를 낳습니다. 과도한 압축은 개스킷의 내부 구조를 파괴하여 크리프 저항 능력을 파괴하고 콜드 플로우 속도를 크게 증가시켜 더 빠른 실패로 이어집니다.
응용 분야에 맞는 올바른 선택
최종 결정은 특정 씰링 환경의 요구 사항을 기반으로 해야 합니다.
- 주요 초점이 중요하거나 고온 서비스 씰링인 경우: 재료 선택이 성능에서 가장 지배적인 요소이므로 실리카 충전 또는 구조화된 ePTFE와 같은 고급 재료를 우선시하십시오.
- 지정된 개스킷으로 신뢰성을 극대화하는 것이 주 초점인 경우: 정확한 토크 계산, 확인된 플랜지 상태 및 훈련된 스타 패턴 조임 시퀀스를 포함하여 세심한 설치 프로토콜에 전적으로 집중하십시오.
- 반복되는 누출 문제를 해결하는 것이 주 초점인 경우: 재료와 프로세스 모두를 조사하십시오. 재료 업그레이드와 기술자에 대한 올바른 설치 재교육을 결합하는 것이 종종 유일한 영구적인 해결책입니다.
궁극적으로 PTFE 개스킷으로 안정적인 씰을 달성하는 것은 현대 재료 과학과 훈련된 엔지니어링 관행을 결합한 결과입니다.
요약표:
| 해결책 | 핵심 조치 | 주요 이점 |
|---|---|---|
| 고급 재료 선택 | 충전재 또는 구조화된 PTFE 사용 (예: 실리카, ePTFE) | 크리프 저항성 및 기계적 안정성 대폭 향상 |
| 정밀 설치 | 정확한 볼트 토크를 스타/지그재그 패턴으로 적용 | 균일한 하중 분배 보장 및 콜드 플로우 가속 방지 |
KINTEK의 정밀 엔지니어링 부품으로 PTFE 개스킷 실패를 제거하십시오.
고성능 PTFE 씰, 라이너 및 실험실 기구 제조에 대한 당사의 전문 지식은 콜드 플로우 문제를 직접적으로 해결합니다. 당사는 반도체, 의료 및 산업 분야를 위한 맞춤형 제작을 전문으로 하며, 향상된 크리프 저항성과 장기적인 신뢰성을 위해 설계된 고급 충전재 및 구조화된 PTFE 재료를 사용합니다.
귀하의 중요 씰링 응용 분야에 대한 해결책을 제공해 드리겠습니다. 프로토타입부터 대량 주문까지 요구 사항에 대해 논의하려면 오늘 엔지니어링 팀에 문의하십시오.

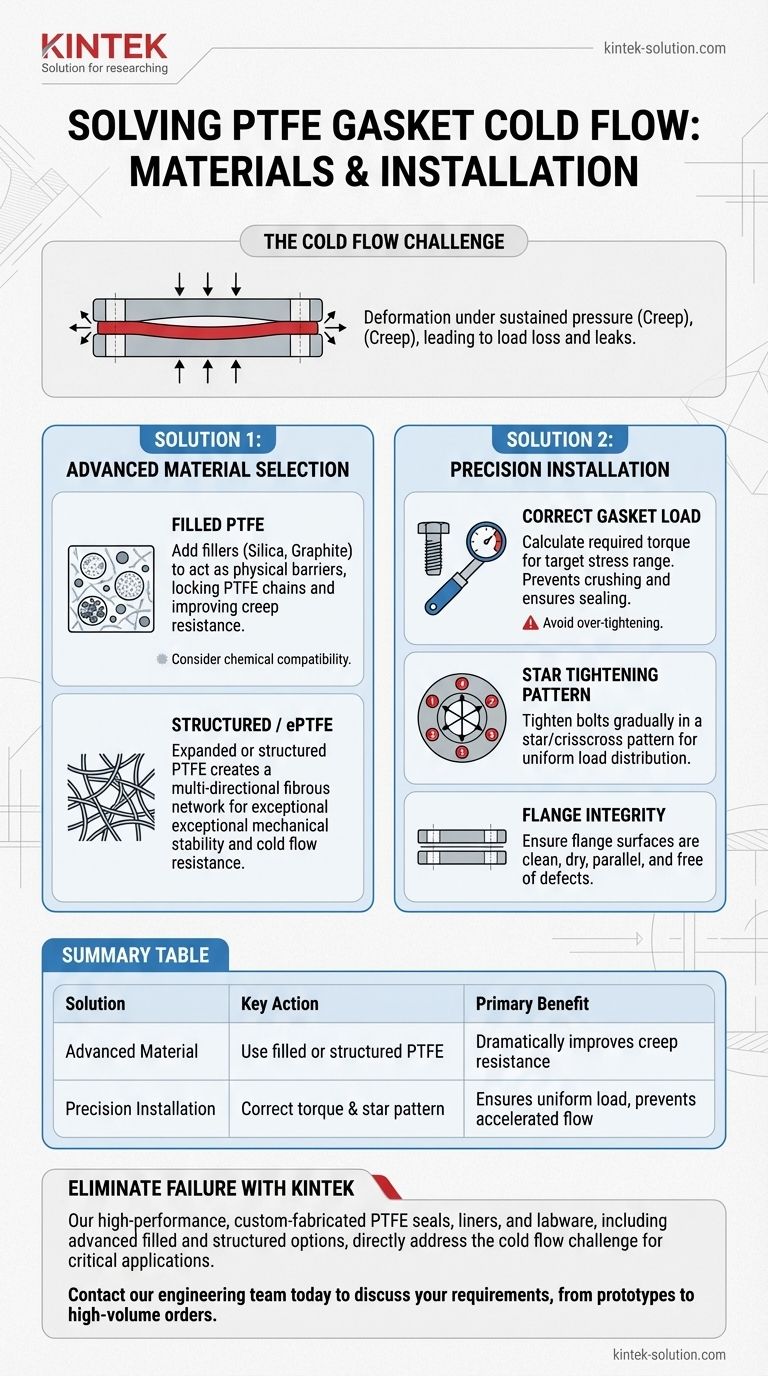

시각적 가이드
