항공우주 분야에 사용되려면, PTFE O-링은 표준 산업용을 훨씬 뛰어넘는 매우 엄격한 요구 사항을 충족해야 합니다. 극저온에서부터 엔진의 고온에 이르는 극한 온도 범위에서 흔들림 없는 성능을 제공해야 하며, 제트 연료 및 유압 오일과 같은 공격적인 유체에 저항해야 합니다. 무엇보다도, 항공우주 분야에서 씰 고장은 치명적인 결과를 초래할 수 있으므로 절대적인 신뢰성을 제공해야 합니다.
항공우주 씰의 핵심 과제는 단일한 가혹한 조건을 견디는 것뿐만 아니라, 광범위하고 급변하는 온도, 압력 및 화학적 노출 스펙트럼 전반에 걸쳐 완벽하게 작동하는 것입니다. 따라서 PTFE O-링에 대한 특별한 요구 사항은 재료 자체에 대한 것보다는 이러한 불안정한 작동 주기 동안 재료의 무결성과 밀봉력이 유지되도록 보장하는 것에 더 가깝습니다.
항공우주의 가혹한 환경
항공우주 분야에서 PTFE 씰에 가해지는 독특한 요구 사항은 작동 환경의 직접적인 결과입니다. 구성 요소는 뜨거운 활주로, -53°C의 순항 고도, 그리고 고온의 엔진 또는 유압 시스템 내에서 완벽하게 작동해야 합니다.
지상에서 고도까지: 극한의 온도 변화
항공기는 주변 지상 온도에서부터 고고도의 극한 저온에 이르기까지 극적인 온도 변화를 겪습니다. PTFE는 놀라운 열 안정성 때문에 지정됩니다.
중요한 요구 사항은 -53°C에서 177°C(-65°F에서 350°F)의 일반적인 범위에서 밀봉 특성을 유지하는 능력입니다. 많은 엘라스토머가 극저온에서 취약해지고 고장 날 수 있는 것과 달리, PTFE는 기능성을 유지하여 중요한 시스템의 누출을 방지합니다.
공격적인 유체에 대한 지속적인 노출
항공우주 시스템은 종종 화학적으로 공격적인 유체에 의존하며, 여기에는 다양한 제트 연료, 합성 윤활유, Skydrol과 같은 유압유가 포함됩니다.
이러한 시스템에서 모든 씰의 주요 요구 사항은 화학적 불활성입니다. PTFE의 분자 구조는 팽창, 분해 또는 화학적 공격에 대한 저항성을 부여하여 유체의 순도와 씰의 장기적인 무결성을 보장합니다.
압력 주기 및 시스템 역학
유압 액추에이터, 랜딩 기어 및 연료 시스템의 씰은 시스템이 활성화되고 비활성화됨에 따라 지속적인 압력 주기를 견뎌야 합니다.
PTFE는 우수한 압축 강도를 가지고 있지만, 씰 설계는 반복되는 압력 부하 하에서 압출 및 변형에 저항해야 합니다. 이는 플랩 액추에이터 및 브레이크 시스템과 같은 구성 요소에서 수천 시간의 작동 시간 동안 일관되고 누출 없는 씰을 보장합니다.
표준 PTFE가 종종 수정되는 이유
순수 PTFE는 필요한 열 안정성과 화학적 저항성을 제공하지만, 항공우주 응용 분야의 기계적 요구 사항을 충족하기 위해 종종 수정이 필요합니다.
필러를 이용한 기계적 강도 향상
표준 PTFE는 "크리프" 또는 "콜드 플로우"에 취약할 수 있으며, 이는 재료가 지속적인 압력 하에서 서서히 변형되는 현상입니다. 이는 중요한 밀봉 응용 분야에서 상당한 위험입니다.
이를 상쇄하기 위해 PTFE는 종종 탄소, 유리 섬유 또는 청동과 같은 필러와 혼합됩니다. 이러한 첨가제는 내마모성을 크게 향상시키고, 크리프를 줄이며, 압축 강도를 증가시켜 O-링을 동적 또는 고압 응용 분야에 더욱 견고하게 만듭니다.
낮은 탄성을 보완하기 위한 가압 장치
PTFE는 플라스틱이며, 고무와 같은 엘라스토머가 아닙니다. 탄성 기억력이 좋지 않아 압축된 후 원래 모양으로 효과적으로 되돌아가지 않습니다.
특히 재료가 수축하는 저온에서 지속적이고 능동적인 밀봉력을 보장하기 위해 PTFE 씰은 종종 가압됩니다. 이는 일반적으로 금속 스프링 또는 표준 엘라스토머 O-링과 같은 내부 구성 요소를 사용하여 PTFE "재킷"을 밀봉 표면에 단단히 밀어붙이는 방식으로 이루어집니다.
절충점 및 한계 이해
PTFE를 선택하는 것은 고유한 특성을 인식하고 그 한계를 고려하여 설계하는 것을 포함합니다. 이러한 객관적인 이해는 성공적인 구현의 핵심입니다.
제한된 탄성 기억
주요 절충점은 PTFE의 탄성 부족입니다. PTFE O-링은 자체적으로 강력한 밀봉력을 제공하지 않으므로, 모든 작동 조건에서 누출 없는 연결을 보장하기 위해 가압 장치가 매우 중요합니다.
크리프에 대한 취약성
충전된 등급에서도 크리프는 설계 고려 사항으로 남아 있습니다. 엔지니어는 궁극적인 누출을 방지하기 위해 글랜드 설계 및 지속적인 하중 하에서 이러한 장기적인 변형을 고려해야 합니다.
설치 민감도
유연한 고무 O-링에 비해 PTFE 씰은 상대적으로 단단합니다. 적절한 주의를 기울이지 않으면 설치 중에 손상될 수 있습니다(흠집이나 긁힘). 손상된 씰 표면은 누출 경로를 생성하여 전체 시스템을 손상시킬 수 있습니다.
귀하의 응용 분야에 적합한 선택
항공우주 환경에서 PTFE O-링의 선택은 서브시스템의 특정 요구 사항에 따라 결정됩니다.
- 주요 초점이 정적 연료 시스템인 경우: 특정 연료 및 첨가제에 대한 장기 노출에 대해 입증된 화학적 호환성을 가진 PTFE 등급을 우선시하십시오.
- 주요 초점이 유압 액추에이터 또는 랜딩 기어인 경우: 우수한 내마모성, 낮은 마찰 및 높은 압출 저항성을 위해 충전된 PTFE 조성(예: 탄소 충전)을 선택하십시오.
- 주요 초점이 극한 온도 주기(예: APU 또는 엔진 구성 요소)인 경우: 콜드 스타트에서 최고 작동 온도까지 일관된 밀봉력이 유지되도록 가압 씰 설계를 고집하십시오.
궁극적으로 항공우주용 PTFE 씰을 지정하는 것은 오류의 여지가 없는 환경에서 예측 가능하고 신뢰할 수 있는 성능을 보장하는 것입니다.
요약표:
| 요구 사항 | 주요 고려 사항 | PTFE 솔루션 |
|---|---|---|
| 온도 범위 | -53°C ~ 177°C (-65°F ~ 350°F) | 극저온에서 고온까지 밀봉 특성 유지 |
| 화학적 저항성 | 제트 연료, 유압 오일(예: Skydrol) 노출 | 본질적으로 불활성, 팽창 및 분해에 저항 |
| 압력 주기 | 액추에이터, 랜딩 기어 및 연료 시스템의 동적 하중 | 충전 등급(탄소, 유리)은 압출 및 변형에 저항 |
| 밀봉력 | 표준 PTFE의 탄성 부족 | 가압 설계(스프링, 엘라스토머)는 일정한 밀봉력 보장 |
엄격한 항공우주 표준을 충족하는 PTFE O-링이 필요하십니까?
KINTEK은 항공우주, 의료, 실험실 및 산업 분야를 위한 맞춤형 O-링 씰을 포함한 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 정밀 생산 및 맞춤형 제작(프로토타입부터 대량 주문까지)에 대한 당사의 전문 지식은 귀사의 씰이 극한 환경에서 절대적인 신뢰성을 제공하도록 보장합니다.
저희는 귀하를 돕습니다:
- 화학적 호환성 및 기계적 강도를 위한 올바른 PTFE 제형(순수 또는 충전)을 선택합니다.
- 광범위한 온도 변화에 걸쳐 일관된 밀봉력을 유지하기 위한 가압 씰을 설계합니다.
- 안전 및 성능에 대한 항공우주 산업 표준 준수를 달성합니다.
귀하의 특정 응용 분야 요구 사항을 논의하려면 오늘 저희에게 연락하십시오: 문의하기

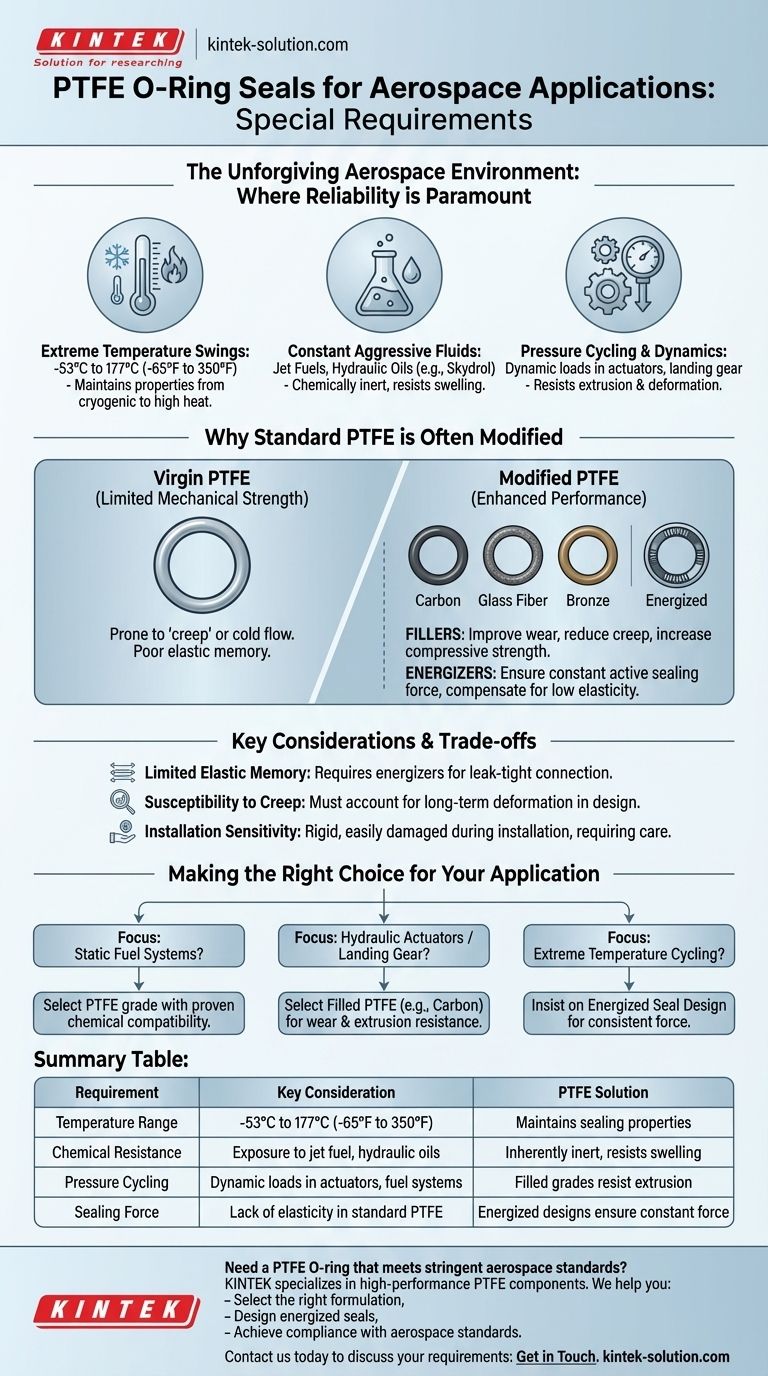

시각적 가이드
