PTFE 개스킷을 선택할 때, 표준이 물리적 치수와 재료 구성 모두에 적용된다는 것을 이해하는 것이 중요합니다. 파이프 플랜지에 대한 주요 치수 표준은 ASME B16.20, EN 1514-1 및 DIN 2690이지만 맞춤형 크기도 일반적입니다. 민감한 산업 분야의 응용 분야의 경우 재료가 FDA 규정을 준수하는지 확인하는 것도 똑같이 중요합니다.
ASME 및 DIN과 같은 치수 표준은 개스킷이 맞도록 보장하지만 성능을 보장하지는 않습니다. 성공적인 적용의 핵심은 특정 유형의 PTFE 재료를 시스템의 작동 압력, 온도 및 화학적 환경과 일치시키는 것입니다.
개스킷 재료로서의 PTFE 이해
폴리테트라플루오로에틸렌(PTFE)은 고유한 특성의 조합으로 높이 평가되는 합성 불소 중합체입니다. 이러한 특성을 이해하는 것이 올바른 선택의 첫 번째 단계입니다.
탁월한 화학적 불활성
PTFE는 거의 모든 산업용 화학 물질 및 용제에 내성이 있습니다. 이는 공격적이거나 부식성이 있는 매체를 처리하는 밀봉 시스템의 기본 선택이 되도록 합니다.
또한 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 넓은 온도 범위에서 탁월한 성능을 발휘합니다.
낮은 마찰 및 비점착성
이 재료는 마찰 계수가 매우 낮아 자체 윤활 및 비점착 특성을 제공합니다. 이는 재료가 개스킷에 달라붙는 것을 방지하여 깨끗한 공정 및 플랜지 연결부의 쉬운 분해를 보장합니다.
전기 및 내후성
PTFE는 우수한 전기 절연체이며 내후성 및 UV 분해에 매우 강하여 장기간 옥외 또는 노출된 응용 분야에 적합합니다.
주요 치수 및 규제 표준
재료 특성이 중요하지만, 개스킷은 표준 플랜지 사이에 올바르게 맞도록 확립된 표준을 준수해야 합니다.
ASME B16.20
이는 미국 기계 기술자 협회(ASME)의 파이프 플랜지용 금속 개스킷 표준입니다. PTFE 개스킷은 미국 기반 또는 ASME 준수 시스템에서 사용하기 위해 이러한 치수 사양에 따라 자주 제조됩니다.
DIN 2690 & EN 1514-1
이들은 지배적인 유럽 표준입니다. DIN 2690은 플랜지 개스킷에 대한 독일 표준이며, EN 1514-1은 더 광범위한 유럽 표준입니다. 이들은 DIN 및 EN 사양을 따르는 플랜지와 함께 사용하도록 의도된 개스킷의 치수를 정의합니다.
FDA 준수
이는 치수 표준이 아니라 재료 안전 규정입니다. 개스킷이 식품, 음료 또는 제약 공정에 사용될 경우, 식품의약국(FDA)에서 정의한 대로 직접 접촉에 안전하다고 인증된 재료로 만들어져야 합니다.
표준 PTFE의 중요한 상충 관계
버진(Virgin) 또는 표준 PTFE는 완벽한 밀봉 재료가 아닙니다. 그 물리적 특성은 관리해야 할 상당한 한계를 안고 있습니다.
크리프 및 콜드 플로우
PTFE의 가장 중요한 약점은 지속적인 압력(하중) 하에서 점진적으로 변형되는 크리프(creep) 경향입니다. 이는 고온에서 악화되어 콜드 플로우(cold flow)를 나타내어 시간이 지남에 따라 볼트 토크 손실 및 잠재적인 누출로 이어질 수 있습니다.
제한된 압축성
더 유연한 엘라스토머와 달리 PTFE는 비교적 단단한 재료입니다. 이러한 탄성의 부족으로 인해 표준 PTFE 개스킷이 불완전하거나 긁히거나 약간 휘어진 플랜지 표면에 맞고 밀봉하기 어렵습니다.
고급 유형으로 PTFE의 한계 해결
버진 PTFE의 약점을 극복하기 위해 제조업체는 여러 가지 변형을 개발했습니다. 까다로운 응용 분야에는 올바른 것을 선택하는 것이 필수적입니다.
필러 PTFE
크리프를 줄이고 내마모성을 향상시키기 위해 유리, 흑연 또는 황산바륨과 같은 불활성 필러가 PTFE 매트릭스에 추가됩니다. 예를 들어, 황산바륨 충전 변형체는 불산과 같은 매우 부식성이 강한 물질에 대한 탁월한 내성을 제공합니다.
발포 PTFE (ePTFE)
이 재료는 PTFE를 빠르게 늘려 부드럽고 압축성이 높으며 유연한 개스킷 재료를 만듭니다. 양축 팽창된 PTFE는 불규칙하거나 손상된 플랜지 밀봉에 탁월하며 표준 PTFE보다 훨씬 나은 크리프 저항성을 가집니다.
PTFE 코팅 개스킷
이들은 일반적으로 고무 또는 금속 코어를 얇은 PTFE 층으로 캡슐화한 복합 개스킷입니다. 이들은 PTFE의 내화학성과 코어 재료의 기계적 성능 및 압축성을 제공하지만 고순도 응용 분야에는 적합하지 않습니다.
응용 분야에 맞는 올바른 선택
올바른 개스킷을 선택하려면 단순한 표준을 넘어 재료의 특성을 시스템의 요구 사항과 일치시켜야 합니다.
- 식품 또는 제약 안전이 주요 관심사라면: 개스킷 재료가 FDA 준수로 명시적으로 인증되었는지 확인하십시오.
- 표준적이고 잘 유지 관리되는 배관에서 공격적인 화학 물질을 밀봉하는 경우: 올바른 ASME 또는 EN/DIN 치수 표준을 준수하는 버진 PTFE 개스킷으로 충분한 경우가 많습니다.
- 고압, 고온 또는 불완전한 플랜지를 다루는 경우: 크리프를 완화하고 안정적인 밀봉을 보장하기 위해 필러 또는 발포 PTFE(ePTFE) 개스킷을 지정하십시오.
- 비중요 시스템에서 내화학성이 필요한 경우: PTFE 코팅 개스킷이 비용 효율적인 솔루션을 제공할 수 있지만 고순도 공정에는 사용하지 마십시오.
궁극적으로 올바른 표준을 선택하는 것은 시작점일 뿐이며, 진정한 신뢰성은 특정 응용 분야의 요구 사항에 맞는 올바른 PTFE 재료를 선택하는 데서 비롯됩니다.
요약표:
| 표준 / 재료 유형 | 주요 초점 / 주요 사용 사례 |
|---|---|
| ASME B16.20 | 미국/ASME 시스템의 파이프 플랜지에 대한 치수 표준. |
| DIN 2690 / EN 1514-1 | 유럽 플랜지 사양에 대한 치수 표준. |
| FDA 준수 | 식품, 음료 및 제약 응용 분야를 위한 재료 안전성. |
| 버진 PTFE | 표준적이고 잘 유지 관리되는 배관에 대한 내화학성. |
| 필러 PTFE | 고압/고온 시스템을 위한 향상된 크리프 저항성. |
| 발포 PTFE (ePTFE) | 불완전하거나 손상된 플랜지 밀봉을 위한 우수한 압축성. |
| PTFE 코팅 | 비중요 시스템을 위한 비용 효율적인 내화학성. |
정밀하고 안정적인 밀봉 솔루션 보장
PTFE 개스킷 표준 및 재료 유형을 탐색하는 것은 복잡하지만 혼자 할 필요는 없습니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰 및 개스킷을 포함하여 고정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 정밀 생산과 맞춤형 제작(프로토타입부터 대량 주문까지)을 우선시하여 정확한 치수 및 재료 요구 사항을 충족합니다. 표준 ASME B16.20 개스킷이 필요하든 까다로운 응용 분야를 위한 맞춤형 ePTFE 솔루션이 필요하든, 당사의 전문 지식은 완벽한 핏과 지속적인 성능을 보장합니다.
귀하의 특정 요구 사항에 대해 논의하고 신뢰할 수 있는 밀봉 솔루션을 구축해 봅시다. 지금 전문가에게 문의하여 상담을 받으십시오.

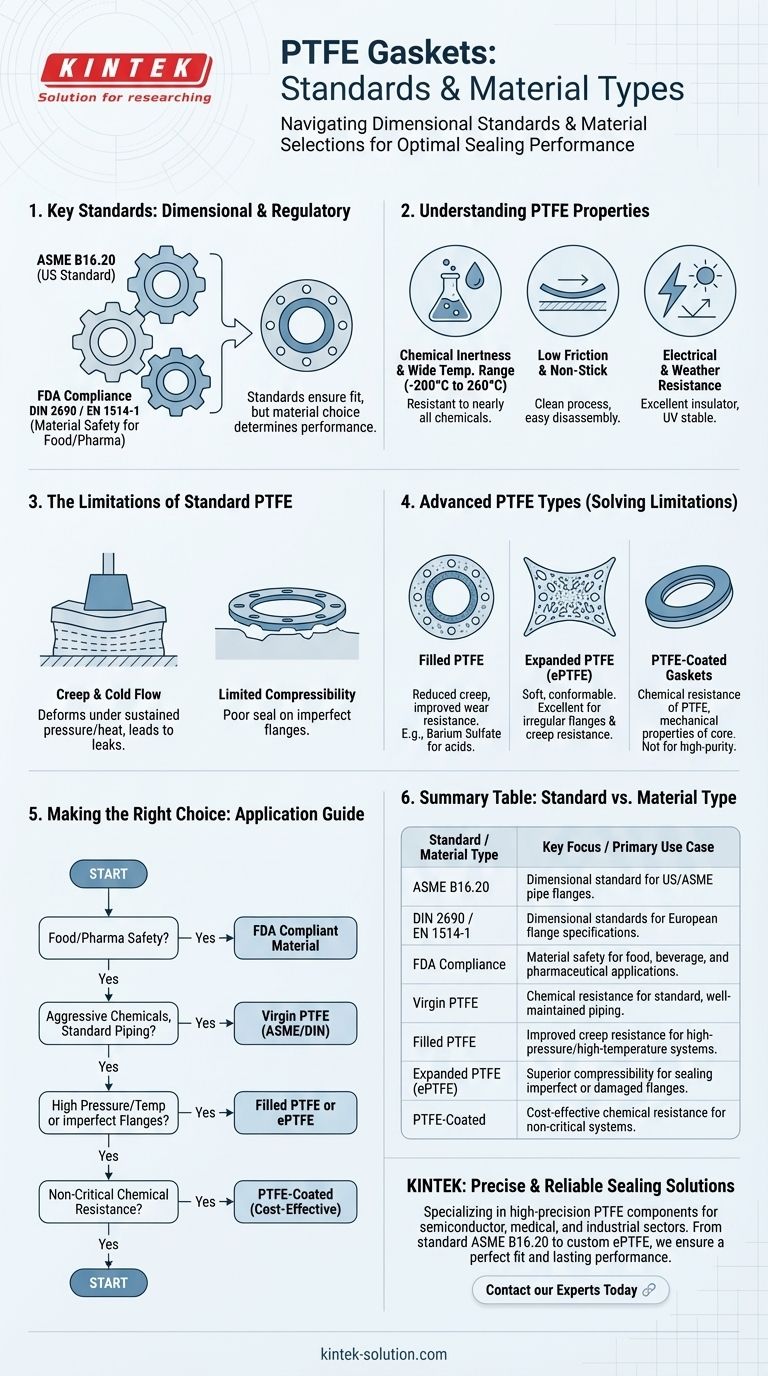

시각적 가이드
