폴리테트라플루오로에틸렌(PTFE) 제품의 절연 항복 강도는 특정 물리적 형태에 해당하는 일련의 ASTM 인터내셔널 표준에 의해 정의됩니다. 이 표준은 테스트 프레임워크와 예상되는 성능 범위를 제공합니다. 주요 표준에는 시트의 경우 ASTM D3293, 테이프의 경우 D3308, 얇은 벽 튜빙의 경우 D3295가 포함되며, 각 표준은 제품의 일반적인 치수 및 제조 공정에 따라 다른 절연 항복 강도 범위를 지정합니다.
다양한 PTFE 형태에 대한 테스트 방법을 정의하는 특정 ASTM 표준이 있지만, 핵심은 절연 항복 강도가 단일 값이 아니라는 것입니다. 이는 재료의 두께에 근본적으로 의존합니다. 더 얇은 필름은 더 두꺼운 부분보다 밀리미터당 훨씬 더 높은 파괴 전압을 나타냅니다.
적용되는 ASTM 표준
PTFE 제품의 예상 절연 항복 강도는 형태 계수와 직접적으로 관련됩니다. 관련 ASTM 표준은 이러한 값에 대한 맥락을 제공합니다.
시트 및 기본 형상
ASTM D3293은 PTFE 시트에 적용되며, 일반적으로 4-24 kV/mm의 절연 항복 강도를 나타냅니다. 마찬가지로 ASTM D3294는 기타 기본 성형 또는 가공된 형상에 적용되며 범위는 12-24 kV/mm입니다.
튜빙
튜빙의 벽 두께가 결정적인 차이점입니다. 얇은 벽 튜빙에 대한 ASTM D3295는 35-55 kV/mm의 높은 절연 항복 강도를 지정하는 반면, 두꺼운 벽 튜브에 대한 ASTM D1710은 10-30 kV/mm의 더 낮은 범위를 지정합니다.
테이프 및 필름
ASTM D3308에 따른 스키브 가공된 테이프는 가장 넓은 범위인 20-250 kV/mm를 보여줍니다. 이러한 엄청난 변화는 두께가 성능에서 지배적인 요소임을 직접적으로 보여줍니다.
원료
가공되지 않은 과립형 PTFE 수지의 경우 ASTM D4894가 적용 가능한 표준으로, 최종 제품으로 성형되기 전 재료의 특성을 정의합니다.
절연 항복 강도가 변하는 이유: 결정적 요인
신뢰할 수 있는 설계를 위해서는 표준을 찾아보는 것만으로는 충분하지 않습니다. 절연 항복 강도 값이 그토록 크게 변동하는 물리적 원리를 이해해야 합니다.
주요 요인: 재료 두께
두께와 절연 항복 강도의 관계는 반비례합니다. 더 얇은 재료는 전기장을 더 효과적으로 집중시키고 잠재적인 미세 결함이 적어 두께 단위당 더 높은 파괴 전압을 초래합니다.
얇은 PTFE 필름(15마이크론 미만)은 250 kV/mm를 초과할 수 있습니다. 이와 대조적으로 더 두꺼운 부분(100마이크론 초과)은 절연 항복 강도가 20 kV/mm 정도로 낮을 수 있습니다.
이 원칙은 ASTM 표준에 게시된 광범위한 성능 범위를 설명하는 가장 중요한 요소입니다.
주파수의 영향
PTFE의 절연 항복 강도는 인가되는 전기장의 주파수가 증가함에 따라 감소하는 경향이 있습니다. PTFE의 특성은 넓은 주파수 스펙트럼에서 놀라울 정도로 안정적이지만, 이는 매우 높은 주파수 전력 응용 분야에서 알려진 요소입니다.
온도의 역할
PTFE의 주요 장점은 열 안정성입니다. 우수한 절연 특성은 최대 300°C의 온도에서 실질적인 저하를 보이지 않으며, 영하 200°C의 극저온 조건에서도 성능을 유지합니다.
일반적인 함정과 오해
전기적 특성의 미묘한 차이를 이해하는 것은 설계 실패를 방지하는 데 중요합니다. 많은 엔지니어들이 단순화된 데이터 시트를 기반으로 잘못된 가정을 합니다.
절연 항복 강도 대 유전율
이 두 가지 특성은 종종 혼동됩니다. 절연 항복 강도는 전기적 파괴 또는 고장 전에 재료가 견딜 수 있는 전압입니다(절연체의 "강도"). 유전율(상대 유전 상수)은 재료가 전기 에너지를 저장하는 능력을 측정합니다.
PTFE는 두 영역 모두에서 뛰어납니다. 매우 높은 절연 항복 강도와 매우 낮은 유전율(약 2.1)을 가지므로 신호 손실 최소화가 가장 중요한 고주파 응용 분야에 이상적입니다.
"단일 값"의 오류
기술 데이터 시트에 있는 단일 절연 항복 강도 값은 테스트된 샘플의 두께를 알지 못하면 거의 의미가 없습니다. 항상 높은 값은 매우 얇은 필름으로 달성되었다고 가정해야 합니다. 견고한 설계를 위해서는 응용 분야의 재료 실제 두께에 해당하는 값을 사용해야 합니다.
프로젝트에 적용하는 방법
설계 목표에 따라 PTFE의 가장 중요한 전기적 특성과 계산에 사용할 값이 결정됩니다.
- 소형 공간에서 고전압 절연이 주요 초점인 경우: 절연 항복 강도를 최대화하기 위해 기계적 요구 사항을 충족하는 가능한 가장 얇은 필름 또는 테이프를 우선적으로 사용하십시오.
- 고주파 신호 무결성이 주요 초점인 경우: PTFE의 탁월하게 낮고 안정적인 유전율이 가장 중요한 특성으로, 신호 손실 및 왜곡을 최소화합니다.
- 견고한 기계적 및 전기적 성능이 주요 초점인 경우: 더 두꺼운 시트나 튜브를 사용하게 될 것이며, 충분한 안전 여유를 보장하기 위해 절연 항복 강도 범위의 낮은 쪽(예: 10-30 kV/mm)에 따라 시스템을 설계해야 합니다.
궁극적으로 절연 항복 강도는 고정된 특성이 아니라 두께의 함수라는 점을 이해하는 것이 PTFE를 사용한 안정적인 고성능 전기 설계의 핵심입니다.
요약표:
| PTFE 제품 형태 | 주요 ASTM 표준 | 일반적인 절연 항복 강도 범위 (kV/mm) |
|---|---|---|
| 시트 및 기본 형상 | ASTM D3293 / D3294 | 4 - 24 kV/mm |
| 얇은 벽 튜빙 | ASTM D3295 | 35 - 55 kV/mm |
| 두꺼운 벽 튜빙 | ASTM D1710 | 10 - 30 kV/mm |
| 스키브 가공 테이프 및 필름 | ASTM D3308 | 20 - 250 kV/mm |
| 원료 과립 수지 | ASTM D4894 | 기본 재료 특성 정의 |
보장된 절연 특성을 갖춘 고성능 PTFE 부품이 필요하십니까?
응용 분야에 필요한 정확한 절연 항복 강도를 이해하는 것이 중요합니다. KINTEK은 반도체, 의료 및 산업 분야를 위한 정밀 PTFE 부품(실링, 라이너 및 맞춤형 실험실 기구 포함) 제조를 전문으로 합니다. 당사는 귀하의 부품이 프로토타입부터 대량 생산까지 설계 요구 사항에 맞는 정확한 ASTM 표준 및 성능 임계값을 충족하도록 보장합니다.
안정적인 절연 및 신호 무결성을 달성할 수 있도록 도와드리겠습니다. 오늘 전문가에게 문의하여 프로젝트의 특정 요구 사항에 대해 논의하고 맞춤형 솔루션을 받으십시오.

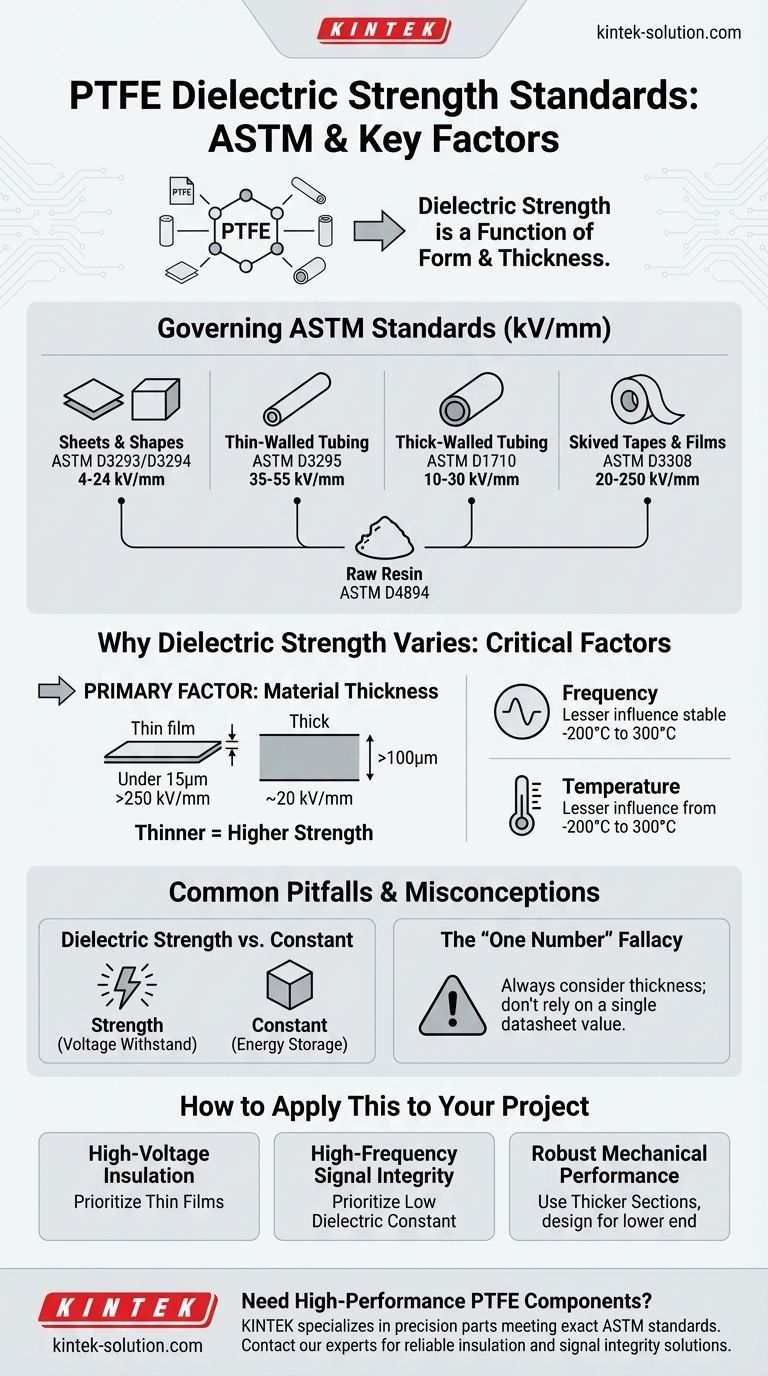

시각적 가이드
