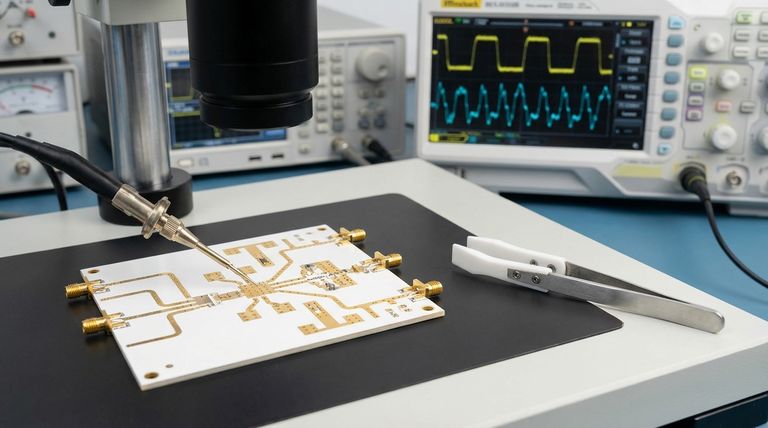

고주파 전자 장치에서 재료는 단순한 구조적 요소가 아니라 회로의 능동적인 부분입니다. PTFE 기반 재료가 무선 주파수(RF) PCB 설계에 선호되는 이유는 주로 매우 낮고 안정적인 유전 상수(Dk)와 최소한의 신호 손실(낮은 손실 탄젠트)이라는 핵심 전기적 특성이 주파수가 기가헤르츠 범위로 상승함에 따라 신호 무결성을 유지하는 데 필수적이기 때문입니다.
PTFE를 선택하는 핵심 이유는 예측 가능성입니다. RF 설계에서 PCB 재료 자체가 신호를 왜곡할 수 있지만, PTFE의 광범위한 주파수 및 온도 범위에 걸친 안정적인 전기적 거동은 이러한 왜곡을 최소화하여 최종 회로가 시뮬레이션된 대로 정확하게 작동하도록 보장합니다.
PTFE의 핵심 전기적 이점
RF 엔지니어링에서 PCB 라미네이트를 선택하는 것은 회로를 통해 전파되는 전자기파에 미치는 영향에 의해 결정됩니다. PTFE의 고유한 분자 구조는 두 가지 중요한 이점을 제공합니다.
신호 손실 최소화 (낮은 소산 계수)
고주파에서 PCB의 절연 재료는 전기 신호의 에너지를 흡수하여 낭비되는 열로 변환할 수 있습니다. 이 현상을 유전 손실이라고 합니다.
PTFE는 매우 낮은 소산 계수(손실 탄젠트라고도 함)를 가집니다. 이는 에너지를 거의 흡수하지 않아 RF 신호가 감쇠를 최소화하면서 회로를 통해 전송되어 전력과 선명도를 보존함을 의미합니다.
일관된 성능 보장 (안정적인 유전 상수)
재료의 유전 상수(Dk)는 신호가 전송되는 속도를 결정하며 필터 및 안테나와 같은 중요 회로 요소의 물리적 치수에 영향을 미칩니다.
PTFE는 낮은 Dk를 가지지만, 가장 중요한 특성은 안정성입니다. Dk는 광범위한 주파수와 작동 온도에서 놀라울 정도로 일관되게 유지됩니다. 이러한 안정성은 회로의 임피던스와 타이밍이 예측 가능하게 유지되도록 보장하며, 이는 안정적인 RF 성능에 필수적입니다.
특정 애플리케이션을 위한 PTFE 엔지니어링
순수 PTFE는 부드러운 재료입니다. 단단한 PCB에 사용하기 위해 다른 재료와 결합하여 맞춤형 특성을 가진 복합 라미네이트를 만듭니다.
필러의 역할
제조업체는 PTFE 매트릭스에 세라믹 분말 및 기타 필러를 추가합니다. 이러한 필러는 재료의 최종 Dk 값을 정밀하게 조정하는 데 사용됩니다.
이를 통해 설계자는 PTFE의 저손실 이점을 유지하면서 특정 임피던스 또는 성능 목표를 충족하기 위해 다양한 Dk 값을 가진 광범위한 라미네이트 중에서 선택할 수 있습니다.
보강재의 역할
기계적 강성과 치수 안정성을 향상시키기 위해 PTFE는 종종 직조 유리 또는 기타 구조 재료로 보강됩니다.
이러한 보강재는 라미네이트가 변형이나 손상 없이 제조 공정과 최종 작동 환경의 스트레스를 견딜 수 있는 강도를 제공합니다.
우수한 환경 복원력
RF 회로는 종종 환경 요인이 성능을 저하시킬 수 있는 까다로운 조건에서 작동합니다. PTFE의 고유한 특성은 이러한 문제에 대한 강력한 방어 기능을 제공합니다.
습기 저항성
습기 흡수는 재료의 Dk를 극적으로 변화시켜 예측 불가능한 회로 동작을 초래할 수 있습니다. PTFE는 소수성이므로 물을 밀어냅니다.
이러한 저항성은 높은 습도 환경에서도 보드의 전기적 특성이 안정적으로 유지되도록 보장하며, 이는 실외, 자동차 또는 항공 우주 응용 분야에서 중요한 요소입니다.
열 및 화학적 안정성
PTFE는 사용 가능한 폴리머 중 가장 화학적으로 비활성이며 열적으로 안정적인 물질 중 하나입니다. 매우 높은 온도를 견딜 수 있으며 거의 모든 산업용 화학 물질 및 용매에 내성이 있습니다.
이는 극한 조건에 노출되는 것이 일반적인 가혹한 산업 환경에 배치되는 전자 장치에 이상적인 선택입니다.
상충 관계 및 과제 이해
뛰어난 성능에도 불구하고 PTFE가 모든 설계에 기본 선택인 것은 아닙니다. 그 이점에는 고려해야 할 상당한 상충 관계가 따릅니다.
더 높은 재료 비용
PTFE 기반 라미네이트는 FR-4와 같은 표준 재료보다 상당히 비쌉니다. 이들의 사용은 일반적으로 성능 요구 사항이 이를 요구할 때만 정당화됩니다.
복잡한 제조 요구 사항
PTFE의 고유한 특성으로 인해 가공이 어렵습니다. 부드러움은 드릴링 중 번짐을 유발할 수 있으며, 비점착성 특성은 구리 층이 제대로 접착되도록 보장하기 위해 특수 화학 또는 플라즈마 처리를 필요로 합니다.
이러한 특수 공정은 제조 비용을 증가시키며 PTFE와 같은 RF 재료를 취급하는 특정 전문 지식을 갖춘 제조업체를 필요로 합니다.
애플리케이션에 적합한 선택
올바른 PCB 재료를 선택하는 것은 성능, 비용 및 제조 가능성의 균형입니다. PTFE 사용 결정은 설계의 특정 요구 사항에 의해 주도되어야 합니다.
- 5GHz 이상에서 고주파 성능이 주요 관심사인 경우: 신호 손실을 관리하고 예측 가능한 회로 동작을 보장하기 위해 PTFE가 종종 필수적인 선택입니다.
- 혹독한 환경에서 작동해야 하는 설계의 경우: 습기, 화학 물질 및 고온에 대한 PTFE의 고유한 저항성은 매우 신뢰할 수 있는 옵션을 제공합니다.
- 비용에 민감하고 낮은 RF 주파수(3-5GHz 미만)에서 작동하는 설계의 경우: PTFE의 고성능 대안은 비용과 성능의 허용 가능한 균형을 제공할 수 있습니다.
궁극적으로 PTFE 기반 재료를 선택하는 것은 예측 가능한 전기적 성능과 환경적 신뢰성을 무엇보다 우선시하는 엔지니어링 결정입니다.
요약표:
| 핵심 속성 | RF PCB 설계를 위한 이점 |
|---|---|
| 낮고 안정적인 유전 상수 (Dk) | 일관된 임피던스와 예측 가능한 회로 타이밍 보장 |
| 최소 신호 손실 (낮은 손실 탄젠트) | GHz 범위에서 신호 전력 및 선명도 유지 |
| 소수성 (습기 저항성) | 고습 환경에서 안정적인 성능 유지 |
| 우수한 열 및 화학적 안정성 | 가혹한 작동 조건에서 신뢰성 제공 |
귀하의 중요 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 맞춤형 PTFE 씰, 라이너, 실험실 기구 및 복잡한 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 반도체, 의료, 실험실 및 특수 산업 응용 분야를 포함하여 재료 성능이 필수적인 산업에 중요합니다.
당사는 프로토타입부터 대량 생산까지 귀사와 협력하여 귀하의 설계가 최대의 신뢰성과 신호 무결성을 달성하도록 보장합니다. 지금 바로 당사 엔지니어링 팀에 문의하여 프로젝트 요구 사항과 맞춤형 PTFE 솔루션이 제품 성능을 향상시킬 수 있는 방법에 대해 논의하십시오.

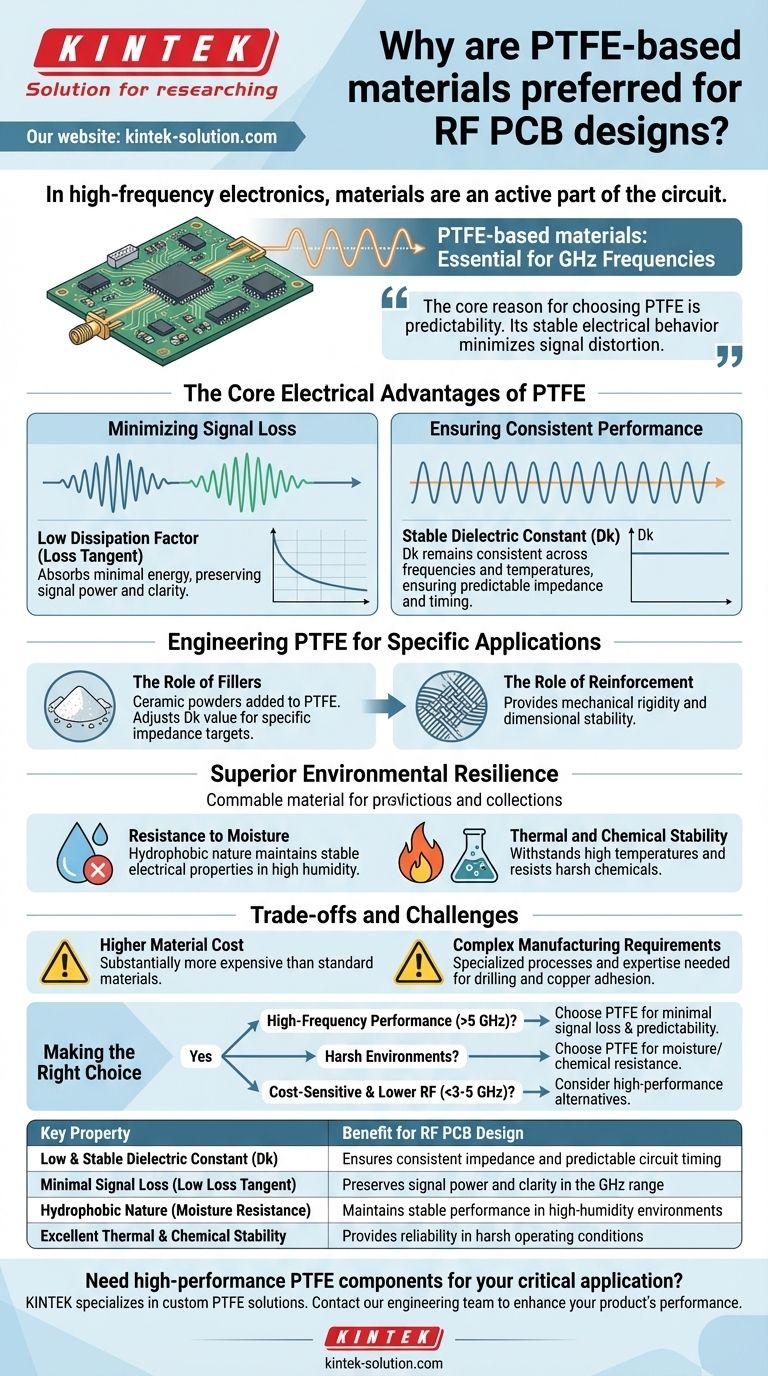

시각적 가이드
