요컨대, PTFE 스프링 구동 씰은 비교할 수 없는 복원력 때문에 석유 및 가스 산업에서 선호됩니다. 이 씰은 극한의 온도 및 압력 저항성, 거의 범용적인 화학적 호환성, 그리고 표준 탄성체 씰이 이러한 까다로운 조건에서 따라올 수 없는 기계적 내구성을 독특하게 결합하여 제공합니다.
석유 및 가스 분야의 핵심 과제는 고압, 고온, 화학적 부식이 동시에 발생하는 환경에서 운영 위험을 관리하는 것입니다. PTFE 스프링 구동 씰은 다른 재료가 실패할 수 있는 곳에서 분해에 저항하고 치명적인 누출을 방지하는 안정적이고 오래 지속되는 씰링 솔루션을 제공함으로써 이 문제를 해결합니다.
석유 및 가스 분야에서 표준 씰이 실패하는 이유
PTFE 스프링 구동 씰의 가치를 이해하려면 먼저 기존 씰(예: 고무 O-링)의 열화를 유발하는 극한 조건을 인식해야 합니다.
화학적 공격의 문제
석유 및 가스 산업은 황화수소(H₂S)와 같은 산성 가스, 증기 및 다양한 산업용 용매를 포함하여 화학적으로 공격적인 매체와 자주 접촉합니다. 이러한 물질은 시간이 지남에 따라 표준 탄성체 씰을 팽창시키거나, 균열시키거나, 용해시켜 씰 고장을 유발할 수 있습니다.
극한 온도 문제
운영 범위는 액화천연가스(LNG) 장비의 극저온(-425°F / -254°C)부터 시추공 장비의 극한 열(575°F / 300°C 이상)에 이르기까지 다양합니다. 대부분의 재료는 저온에서 부서지기 쉬워지거나 고온에서 빠르게 열화되어 씰링 능력을 손상시킵니다.
고압의 영향
석유 굴착 장치, 해저 시스템 및 시추공 도구의 장비는 엄청난 압력(종종 5,000~30,000 psi) 하에서 작동합니다. 이 극한의 힘은 부드러운 씰 재료를 물리적으로 압출하거나 파괴할 수 있습니다.
압축 영구 변형(Compression Set)의 한계
표준 씰은 고유의 탄성에 의존하여 씰을 형성합니다. 지속적인 압력과 온도 하에서 시간이 지남에 따라 탄성을 잃고 영구적으로 변형되는데, 이는 압축 영구 변형(compression set)이라는 현상입니다. 압축 영구 변형이 발생한 씰은 더 이상 맞닿는 표면에 밀착되지 않아 누출 경로가 생성됩니다.
2부 시스템의 고유한 장점
PTFE 스프링 구동 씰은 정밀 가공된 PTFE 재킷과 금속 스프링 에너지 공급 장치라는 두 가지 구성 요소 시스템입니다. 이 설계는 석유 및 가스 환경의 문제를 직접적으로 해결합니다.
탁월한 재료 복원력(PTFE 재킷)
씰의 외부 재킷은 탁월한 특성으로 알려진 불소수지인 폴리테트라플루오로에틸렌(PTFE)으로 만들어집니다. 이 재킷은 범용적인 화학적 호환성을 제공하여 부식성 유체로 인한 열화에 사실상 면역입니다. 넓은 사용 온도 범위는 극저온 및 고온 응용 분야 모두에서 안정성을 유지하도록 보장합니다.
일관된 씰링 힘(에너지 공급 장치 스프링)
내부 스프링은 씰링 표면에 일정하고 균일한 부하를 제공합니다. 이 영구적인 탄성이 표준 O-링과의 핵심적인 차이점입니다. 스프링은 마모, 온도 변화 또는 압력 변화가 있더라도 씰이 맞물린 상태를 유지하도록 보장하며, 압축 영구 변형 및 노화로 인한 취성 위험을 완전히 제거합니다.
압력 하에서의 우수한 성능
스프링 구동 씰의 설계는 시스템 압력을 유리하게 활용합니다. 고압은 씰에 압력을 가하여 PTFE 재킷을 하드웨어에 더 단단히 밀착시키고 가장 필요할 때 씰의 무결성을 강화합니다.
낮은 마찰 및 내마모성
PTFE는 마찰 계수가 매우 낮으며, 이는 펌프, 밸브 및 시추 도구의 동적 응용 분야에 매우 중요합니다. 이 특성은 외부 윤활 없이도 마모와 열 발생을 줄여 씰과 장비의 서비스 수명을 연장합니다.
현장의 일반적인 응용 분야
이러한 씰의 신뢰성은 업계 전반에서 중요한 구성 요소가 되게 합니다.
시추공 및 해저 장비
시추(LWD/MWD), 완성 및 해저 처리용으로 사용되는 접근 불가능하고 위험도가 높은 도구는 HPHT(고압, 고온) 조건에서 누출을 방지하기 위해 이러한 씰에 의존합니다.
지상 및 LNG 장비
지상에서는 PTFE 씰이 부식성 물질과 온도 변화를 처리하는 밸브, 펌프 및 파이프 확장 조인트에 사용되며, 특히 극저온 성능이 필수적인 LNG 처리 및 운송 분야에서 사용됩니다.
목표에 맞는 올바른 선택
씰의 선택은 응용 분야의 특정 요구 사항에 따라 결정됩니다.
- 주요 초점이 고압, 고온(HPHT) 무결성인 경우: 극한의 열과 압력 하에서 압출 및 재료 열화를 방지하는 씰의 능력이 가장 중요한 특징입니다.
- 주요 초점이 산성 가스 또는 가혹한 유체와의 화학적 호환성인 경우: 화학적으로 불활성인 PTFE 재킷은 씰이 열화되지 않도록 보장하여 장기적인 안전성과 신뢰성을 제공합니다.
- 주요 초점이 LNG의 극저온 성능인 경우: 극저온에서 재료의 안정성은 다른 재료가 실패할 수 있는 곳에서 취성 및 누출을 방지합니다.
- 주요 초점이 낮은 마찰을 통한 동적 씰링인 경우: PTFE의 고유한 특성은 마모를 줄이고 움직이는 부품의 효율성과 수명을 향상시킵니다.
궁극적으로 PTFE 스프링 구동 씰을 선택하는 것은 세계에서 가장 까다로운 산업 환경에서 운영 무결성을 보장하기 위한 전략적인 엔지니어링 결정입니다.
요약표:
| 주요 이점 | 석유 및 가스 분야에서 중요한 이유 |
|---|---|
| 범용적인 화학적 호환성 | 황화수소, 산 및 용매로 인한 열화를 방지하여 누출을 예방합니다. |
| 극한 온도 범위 | 극저온 LNG(-254°C)부터 고온 시추공(300°C 이상) 응용 분야까지 안정적으로 작동합니다. |
| 고압 저항성 | 최대 30,000 psi의 압력을 견디며, 시스템 압력이 씰을 강화합니다. |
| 압축 영구 변형 제거 | 스프링 에너지 공급 장치가 일정한 힘을 제공하여 변형 없이 영구적인 씰을 보장합니다. |
| 낮은 마찰 및 내마모성 | 윤활 없이 밸브 및 펌프의 동적 응용 분야에 이상적이며 마모를 줄입니다. |
KINTEK의 정밀 엔지니어링된 PTFE 씰로 가장 중요한 장비의 무결성을 보장하십시오.
당사의 씰은 반도체, 의료, 실험실 및 산업 분야의 극한 요구 사항을 충족하도록 제조되었습니다. 당사는 시제품부터 대량 주문까지 맞춤형 제작을 전문으로 하며, 특정 HPHT, 화학적 또는 극저온 문제를 위한 완벽한 맞춤을 보장합니다.
지금 KINTEK에 문의하여 귀하의 응용 분야에 대해 논의하고 안정적이고 고성능의 씰링 솔루션에 대한 견적을 받으십시오.

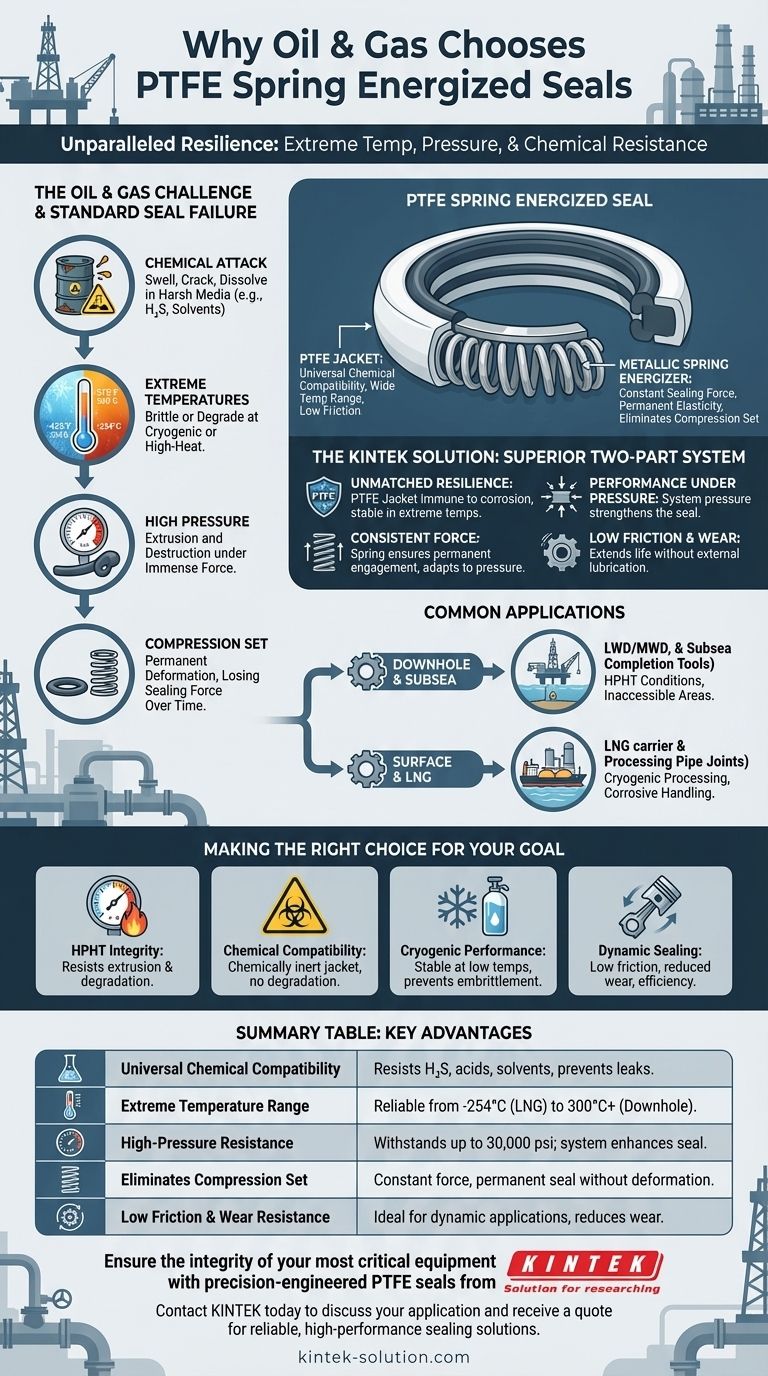

시각적 가이드
