간단한 대답은 다음과 같습니다. PTFE 오일 씰은 일반적으로 스테인리스 스틸로 만들어진 기계식 스프링을 통합하여 재료의 낮은 탄성을 보완합니다. 이 스프링은 기존 고무 씰에서 재료 자체의 탄성이 수행했을 샤프트에 밀봉 립을 밀어붙이는 데 필요한 일정한 반경 방향 힘을 제공합니다.
PTFE 씰은 밀봉 재료와 밀봉 힘을 영리하게 분리합니다. 접촉 표면에는 화학적으로 불활성이며 마찰이 적은 PTFE를 사용하고, 안정적인 씰링에 필요한 일관된 기계적 압력을 생성하기 위해 전용 내부 스프링을 사용합니다.
PTFE 씰링의 엔지니어링
PTFE 씰의 설계를 이해하려면 먼저 표준 고무 씰이 어떻게 작동하는지 고려하는 것이 유용합니다.
전통적인 씰에서 탄성의 역할
니트릴 고무와 같은 엘라스토머로 만들어진 전통적인 씰은 재료 자체의 탄성에 의존합니다. 설치 시 씰이 늘어나거나 압축되며, 원래 모양으로 돌아가려는 성질이 샤프트에 대한 밀봉력을 생성합니다. 재료 자체가 장벽과 압력을 모두 제공합니다.
PTFE의 재료적 한계
PTFE(폴리테트라플루오로에틸렌)는 엘라스토머가 아닌 고성능 플라스틱입니다. "복원력"이 매우 낮고 고무의 고유한 탄성이 부족합니다. 변형시키더라도 원래 모양으로 쉽게 되돌아가지 않습니다. 이러한 특성으로 인해 전통적인 씰 설계에는 근본적으로 적합하지 않습니다.
스프링 작동 솔루션
엔지니어는 두 부분으로 구성된 시스템으로 이러한 한계를 극복합니다. PTFE 컴파운드로 정밀 가공된 재킷을 만들고 그 안에 금속 스프링 에너자이저를 장착합니다.
이 스테인리스 스틸 스프링은 밀봉 립에 지속적이고 안정적인 반경 방향 하중을 제공합니다. 스프링은 PTFE 재료가 할 수 없는 기계적 작업을 수행하여 씰이 시간이 지남에 따라 미세한 결함이나 마모가 있더라도 샤프트 표면과 지속적이고 균일하게 접촉하도록 보장합니다.
더 복잡한 PTFE 설계를 사용하는 이유
이 스프링 작동 설계는 의도적으로 더 복잡하지만, 밀봉 응용 분야에서 PTFE의 뛰어난 재료 특성을 활용할 수 있게 해줍니다.
우수한 내화학성
PTFE는 사실상 불활성입니다. 표준 고무 씰을 빠르게 분해시키는 공격적인 화학 물질, 강산, 알칼리 및 용매를 견딜 수 있습니다.
극한의 온도 내구성
이 재료는 약 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위에서 무결성을 유지합니다. 이는 엘라스토머가 부서지거나 파손될 수 있는 응용 분야에 적합합니다.
초저마찰
PTFE는 모든 고체 재료 중 가장 낮은 마찰 계수(약 0.04~0.1)를 가집니다. 이는 열 발생 감소, 동력 손실 감소, 씰과 샤프트 모두의 마모 감소로 이어지며, 이는 고속 회전 응용 분야에서 매우 중요합니다.
상충 관계 이해
강력하지만 PTFE 씰 설계에는 고려해야 할 사항이 있습니다.
설치 민감도
PTFE는 탄성이 없기 때문에 취급 시 주의하지 않으면 씰이 손상될 수 있습니다. 샤프트 위로 늘릴 수 있는 고무 씰과 달리, PTFE 씰은 립이 영구적으로 변형되거나 절단되는 것을 방지하기 위해 특수 도구나 절차가 필요한 경우가 많습니다.
스프링에 대한 의존성
전체 밀봉 성능은 내부 스프링의 무결성에 달려 있습니다. 부식성이 강한 환경에서는 스프링 재료 자체(스테인리스 스틸이라도)도 실패를 방지하기 위해 신중하게 선택해야 하며, 실패 시 밀봉 압력이 완전히 손실됩니다.
높은 초기 비용
다중 구성 요소 설계 및 정밀 제조가 필요하므로 스프링 작동 PTFE 씰은 단순한 성형 엘라스토머 씰보다 더 비쌉니다. 이 비용은 까다로운 조건에서의 성능과 수명으로 정당화됩니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 설계를 작동 요구 사항에 맞추어야 합니다.
- 가혹한 화학 환경 또는 극한 온도에 중점을 두는 경우: 재료 특성이 표준 엘라스토머를 훨씬 능가하므로 스프링 작동 PTFE 씰이 종종 유일하게 안정적인 선택입니다.
- 고속, 저마찰 작동에 중점을 두는 경우: PTFE의 낮은 마찰은 마모와 열을 줄여 까다로운 동적 응용 분야에 더 나은 선택이 됩니다.
- 표준적이고 비용에 민감한 응용 분야에 중점을 두는 경우: 적당한 조건에서는 단순한 설계로 충분하므로 전통적인 엘라스토머 씰이 더 실용적이고 경제적인 선택일 가능성이 높습니다.
이러한 기계적 보상 원리를 이해하면 PTFE 씰이 해결하도록 설계된 까다로운 응용 분야에 대해 자신 있게 지정할 수 있습니다.
요약표:
| 특징 | PTFE 씰 | 전통적인 엘라스토머 씰 |
|---|---|---|
| 밀봉력의 원천 | 내부 금속 스프링 | 재료 자체의 탄성 |
| 내화학성 | 우수함 (사실상 불활성) | 제한적 (엘라스토머에 따라 다름) |
| 온도 범위 | -200°C ~ 260°C (-328°F ~ 500°F) | 더 좁은 범위 |
| 마찰 계수 | 매우 낮음 (0.04 - 0.1) | 더 높음 |
| 최적의 용도 | 가혹한 화학 물질, 극한 온도, 고속 | 표준, 비용에 민감한 응용 분야 |
극한 조건에 안정적인 씰이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 응용 분야를 위한 정밀 PTFE 부품(씰, 라이너, 실험 기구)을 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작을 통해 특정 과제에 맞게 설계된 씰을 얻을 수 있습니다. 지금 전문가에게 문의하여 프로젝트에 대해 논의하고 당사의 재료 및 설계 전문 지식을 활용하십시오!

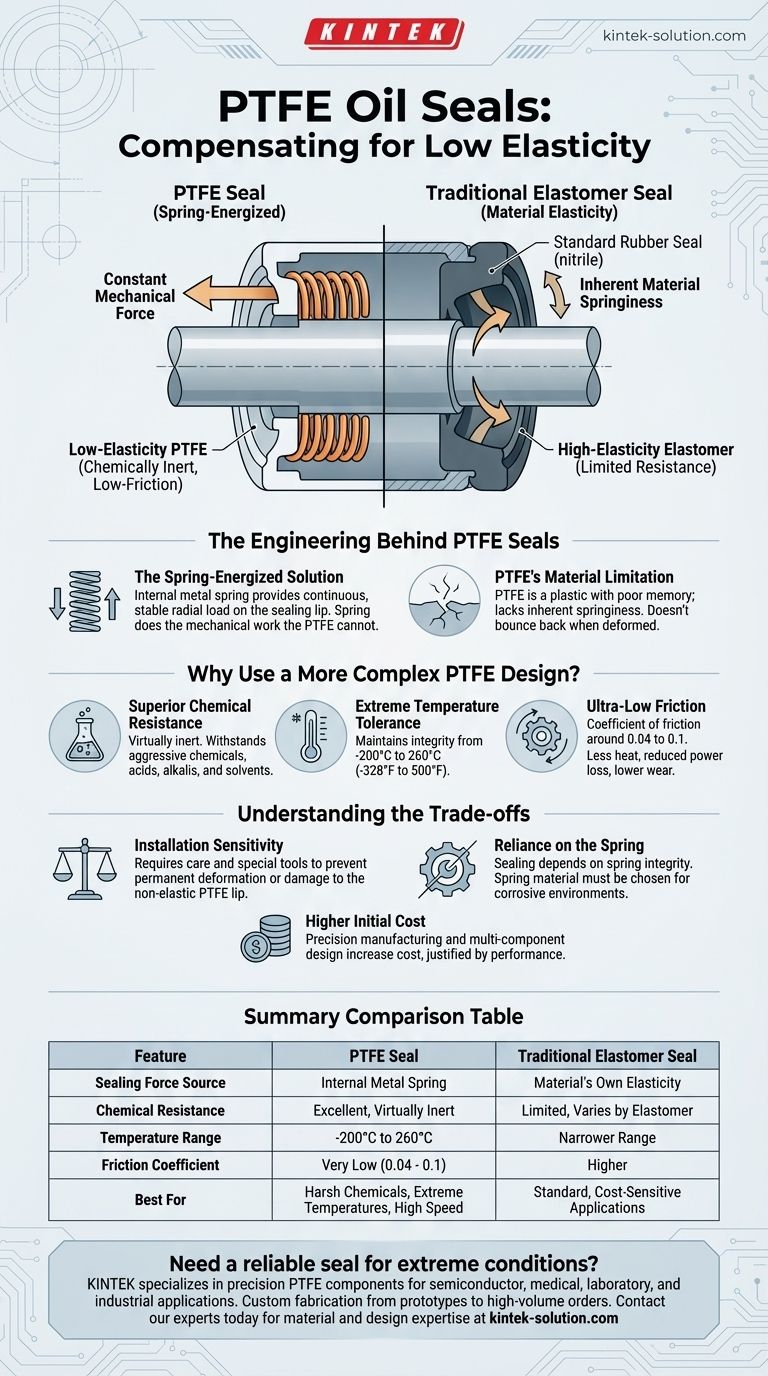

시각적 가이드
