요약하자면, 비용 차이는 상당합니다. PTFE(폴리테트라플루오로에틸렌)로 제작된 인쇄 회로 기판(PCB)은 일반적으로 업계 표준인 FR4 재료로 제작된 동급 보드보다 3~5배 더 비쌉니다. 이러한 상당한 가격 상승은 원자재 비용과 PTFE에 필요한 훨씬 더 복잡하고 전문적인 제조 공정의 결과입니다.
FR4와 PTFE 사이의 결정은 단순히 예산에 관한 것이 아니라 근본적인 엔지니어링 선택입니다. FR4는 대다수의 전자 애플리케이션을 위한 다재다능하고 비용 효율적인 주력 재료인 반면, PTFE는 신호 무결성이 높은 주파수에서 절대적으로 중요한 시스템을 위해 예약된 고성능 전문가입니다.
FR4가 업계 표준인 이유
FR4는 몇 가지 명확하고 실용적인 이유로 PCB의 기본 재료가 되었습니다. FR4의 강점을 이해하는 것은 왜 FR4에서 벗어나는 것이 그토록 많은 비용을 초래하는지에 대한 필요한 맥락을 제공합니다.
저렴한 비용의 이점
FR4는 유리 섬유 강화 에폭시 라미네이트입니다. 재료는 널리 구할 수 있고 저렴하며, FR4 시트를 제조하는 공정은 대량 생산에 맞춰 성숙하고 고도로 최적화되어 있습니다.
간단하고 안정적인 제조
수십 년간의 사용으로 FR4를 사용한 제조는 예측 가능한 과학이 되었습니다. 그 강성과 열적 특성은 잘 알려져 있어 빠르고 안정적이며 저렴한 표준화된 드릴링, 도금 및 라미네이션 공정을 가능하게 합니다.
"충분히 좋은" 전기적 성능
대부분의 디지털 및 저주파~중주파 아날로그 회로의 경우 FR4의 전기적 특성은 완벽하게 적합합니다. 컴퓨터에서 소비자 가전에 이르기까지 현대 디지털 세계를 정의하는 수많은 애플리케이션을 위해 충분한 절연을 제공하고 신호 무결성을 유지합니다.
PTFE의 높은 비용 설명
PTFE PCB의 프리미엄 가격은 임의적인 것이 아닙니다. 이는 재료의 특성과 이를 올바르게 제작하는 데 필요한 정밀도라는 두 가지 근본적인 문제에서 비롯됩니다.
본질적으로 비싼 원자재
테플론이라는 상표명으로도 알려진 PTFE는 FR4에 사용되는 단순한 에폭시 수지보다 본질적으로 더 진보되고 비용이 많이 드는 폴리머입니다.
복잡하고 전문화된 가공
PTFE는 FR4보다 훨씬 부드러운 재료입니다. 이러한 부드러움은 가공 과정에서 흠집, 변형 및 드릴 비트 뭉침 현상을 일으키기 쉽습니다. 깨끗한 구멍과 정밀한 트레이스를 만들기 위해서는 특수 공구, 더 느린 드릴링 속도 및 고급 디버링 기술이 필요합니다.
어려운 라미네이션 및 도금
PTFE를 훌륭한 절연체로 만드는 화학적 비활성과 낮은 표면 에너지는 다른 재료가 달라붙기 어렵게 만듭니다. 구리 층을 접합하고 관통 구멍에 구리를 도금하는 공정은 훨씬 더 복잡하며 FR4에 필요하지 않은 특수 화학 처리가 필요합니다.
상충 관계 이해: PTFE는 가격을 지불할 가치가 있는가?
PTFE의 높은 비용을 감수하기로 한 결정은 항상 FR4가 제공할 수 없는 전기적 성능, 특히 신호 주파수가 증가할 때의 성능 요구 사항에 의해 주도됩니다.
우수한 유전 특성
이것이 PTFE를 선택하는 가장 중요한 이유입니다. PTFE는 매우 낮고 안정적인 유전 상수(Dk)와 낮은 손실 계수(Df)를 가집니다. 간단히 말해서, 이는 신호가 PCB를 통해 이동할 때 전기 신호가 손실되거나 왜곡되는 정도가 훨씬 적다는 것을 의미하며, 이는 RF, 마이크로웨이브 및 고속 데이터 전송과 같은 고주파 애플리케이션에 매우 중요합니다.
뛰어난 열 안정성
PTFE는 FR4보다 훨씬 넓은 온도 범위에서 우수한 전기적 특성을 유지합니다. 이는 항공 우주, 군용 레이더 또는 자동차 센서와 같은 까다로운 환경에서 일관되고 예측 가능한 성능을 보장합니다.
타협 없는 신호 무결성
신호 오류가 발생해서는 안 되는 애플리케이션에서는 비용이 부차적인 문제가 됩니다. PTFE가 제공하는 신뢰성과 깨끗한 신호 전송은 의료 기기, 위성 통신 및 첨단 운전자 지원 시스템(ADAS)에 필수적입니다.
애플리케이션에 맞는 올바른 선택
궁극적으로 재료는 작업을 일치시켜야 합니다. PTFE로 과도하게 설계하는 것은 돈 낭비이며, 고주파 설계에 FR4를 사용하는 것은 실패의 지름길입니다.
- 표준 디지털 또는 저주파 아날로그 회로의 비용 효율성이 주요 관심사라면: FR4는 의심할 여지 없이 올바르고 가장 실용적인 선택입니다.
- 1-2GHz 이상의 성능이 주요 관심사라면: 신호 무결성을 유지하고 손실을 최소화하기 위해 PTFE의 우수한 유전 특성이 필수적입니다.
- 극심한 열 환경에서 흔들리지 않는 신뢰성이 주요 관심사라면: PTFE의 안정성은 임무 수행에 중요한 항공 우주, 산업 또는 군용 하드웨어에서 비용을 정당화하는 성능 여유를 제공합니다.
올바른 재료를 선택하는 것은 프로젝트 예산과 요구되는 성능 사이의 균형을 직접적으로 맞추는 엔지니어링 결정입니다.
요약표:
| 특징 | FR4 PCB | PTFE PCB |
|---|---|---|
| 상대적 비용 | 낮음 (기준) | 3배 ~ 5배 높음 |
| 최적 용도 | 표준 디지털 및 저주파 아날로그 | 고주파 RF, 마이크로웨이브, 고속 데이터 |
| 주요 이점 | 비용 효율성 및 입증된 신뢰성 | 우수한 신호 무결성 및 열 안정성 |
| 일반적인 애플리케이션 | 가전제품, 컴퓨터 | 항공 우주, 레이더, 의료 기기, ADAS |
귀하의 중요 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
비용과 성능 사이의 상충 관계를 탐색하는 것이 필수적입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 씰, 라이너 및 실험실 장비를 포함하여 고품질 PTFE 부품의 정밀 제조를 전문으로 합니다.
우리는 고주파 및 극한 환경 애플리케이션의 까다로운 요구 사항을 이해합니다. 프로토타입이 필요하든 대량 생산이 필요하든, 당사의 전문 지식은 귀하의 부품이 신뢰성과 성능에 대한 최고 기준을 충족하도록 보장합니다.
당사의 맞춤형 PTFE 제작이 귀하의 임무 수행에 중요한 설계를 어떻게 지원할 수 있는지 논의해 봅시다. 상담을 위해 오늘 엔지니어링 팀에 문의하십시오.

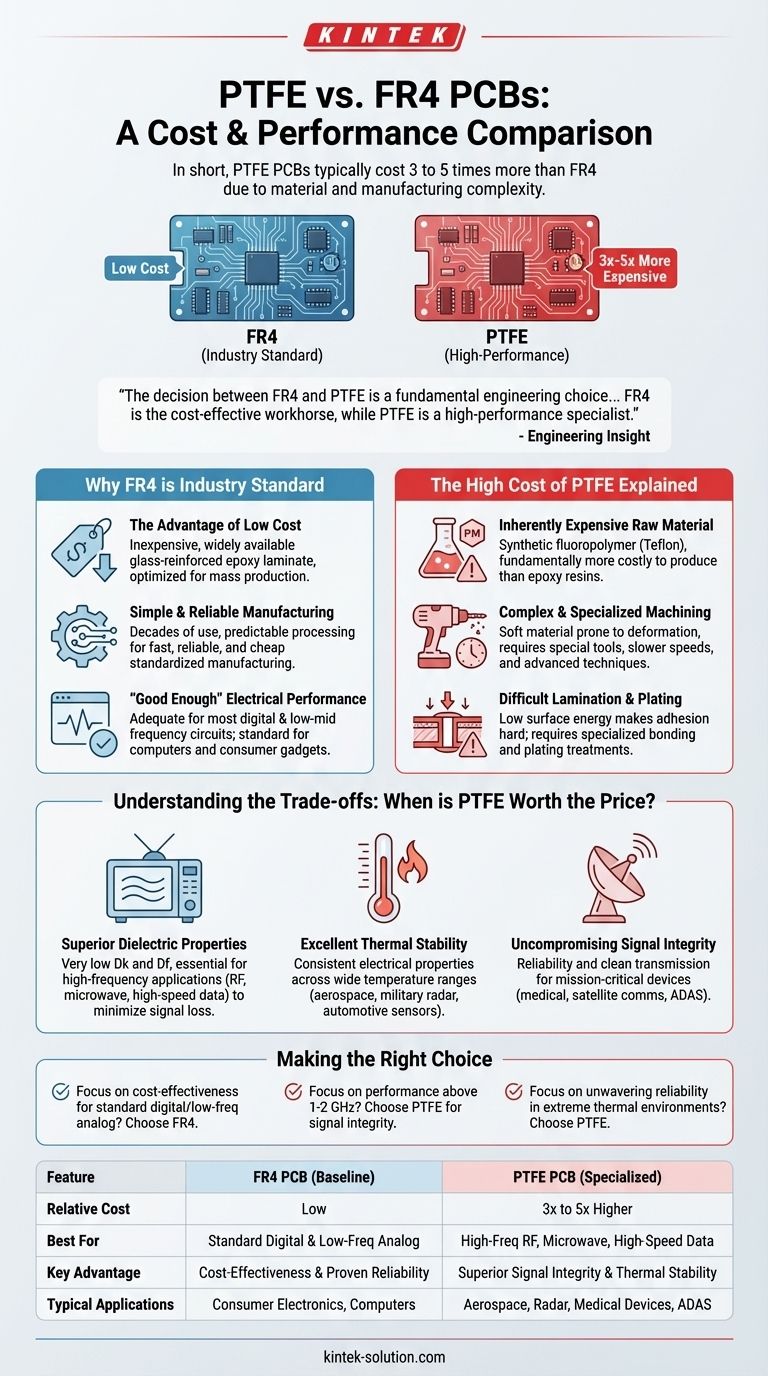

시각적 가이드
