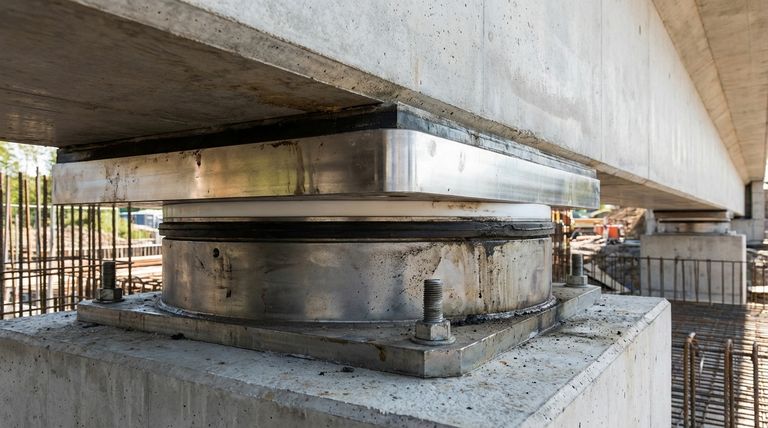

본질적으로 POT-PTFE 베어링은 엄청난 수직 하중을 안전하게 전달하는 동시에 제어된 회전 및 수평 이동을 허용하도록 설계된 고용량 구조 부품입니다. 이는 강철 "포트"가 고무 패드를 가두고 저마찰 PTFE 슬라이딩 표면과 결합하여 다리 및 대형 건물과 같은 대규모 구조물의 중요한 요소가 되도록 합니다.
POT-PTFE 베어링의 독창성은 기능 분리에 있습니다. 밀폐된 엘라스토머 패드는 유체처럼 회전을 관리하는 반면, 별도의 PTFE-강철 인터페이스는 수평 슬라이딩을 처리합니다. 이를 통해 베어링은 매우 작고 예측 가능한 방식으로 막대한 다방향 힘을 관리할 수 있습니다.
핵심 문제: 대규모 구조물의 움직임
모든 대형 구조물은 움직입니다. 온도 변화, 바람, 교통량, 심지어 지진 활동으로 인한 힘은 구조물을 팽창, 수축 및 이동하게 만듭니다. 구조 베어링은 구조물의 엄청난 무게를 기초로 안전하게 전달하는 동시에 이러한 움직임을 관리해야 하는 중요한 인터페이스입니다.
강철 "포트" 및 피스톤의 역할
기본 구성 요소는 얕은 강철 실린더, 즉 포트입니다. 이 포트 안에는 얇은 엘라스토머(고무) 패드와 그 안에 꼭 맞는 강철 피스톤이 들어 있습니다.
포트의 주요 임무는 고무 패드를 가두는 것입니다. 압력 하에서 패드가 바깥쪽으로 부풀어 오르는 것을 방지함으로써 강철 포트는 패드가 유체처럼 거동하도록 강제하여 압착되지 않고 엄청난 수직 하중을 견딜 수 있도록 합니다.
엘라스토머 패드: 회전의 동력
엘라스토머 패드는 회전을 가능하게 하는 부품입니다. 위에 있는 구조물이 기울어지면 피스톤에 불균등한 압력이 가해집니다.
이러한 차등 압축은 밀폐된 고무 패드의 한쪽을 다른 쪽보다 더 많이 압착합니다. 엘라스토머의 이러한 제어된 변형은 구조물에 필요한 부드럽고 다방향적인 회전을 제공합니다. 회전 용량은 일반적으로 약 0.025 라디안으로 제한됩니다.
PTFE 슬라이딩 표면: 병진 이동 활성화
수평 이동(병진 이동)을 수용하기 위해 폴리테트라플루오로에틸렌(PTFE) 층이 피스톤 상단에 접착됩니다. 이 PTFE 표면은 베어링 어셈블리의 윗부분에 부착된 광택 처리된 스테인리스 스틸 플레이트와 마찰하며 미끄러집니다.
PTFE는 젖은 얼음 위의 젖은 얼음과 유사한 극도로 낮은 마찰 계수로 알려져 있습니다. 이 특성 덕분에 베어링의 상부 및 하부 플레이트가 최소한의 저항으로 서로 미끄러질 수 있어 열팽창 및 기타 수평 하중을 수용할 수 있습니다.
작동 한계 이해
POT-PTFE 베어링은 견고하지만 제약이 없는 것은 아닙니다. 이러한 한계를 이해하는 것은 모든 프로젝트에서 적절하게 사양을 지정하는 데 중요합니다.
하중 및 압력 용량
이러한 베어링은 종종 40 MPa(메가파스칼)을 초과하는 고압 응용 분야를 위해 설계되었습니다. 그러나 정확한 용량은 PTFE 및 엘라스토머 구성 요소에 사용된 특정 충전재 및 재료에 따라 달라질 수 있습니다.
온도 제약
표준 POT-PTFE 베어링에 사용되는 재료는 -10°C에서 +50°C 사이의 특정 작동 온도 범위를 제공합니다. 이 범위를 벗어나 사용하면 엘라스토머 및 PTFE의 성능이 저하될 수 있으므로 특별한 설계 고려 사항이 필요합니다.
유지보수 및 내구성
PTFE 표면은 내구성이 있지만 시간이 지남에 따라 마모될 수 있습니다. 설계에는 종종 스프링으로 채워진 씰 또는 기타 메커니즘이 통합되어 꽉 끼는 핏을 유지하고 오염을 방지하며 구조물의 수명 동안 점진적인 마모를 보상합니다.
목표에 맞는 올바른 선택
올바른 베어링을 선택하는 것은 구조물의 특정 요구 사항에 기능을 일치시키는 문제입니다.
- 극도로 높은 수직 하중 지지에 중점을 둔 경우: 밀폐된 엘라스토머 설계는 압력이 주요 관심사인 대규모 구조물에 POT-PTFE 베어링을 탁월한 선택으로 만듭니다.
- 회전과 수평 슬라이딩이 모두 필요한 경우: 이 베어링이 두 기능을 별도의 구성 요소로 분리하는 능력은 매우 안정적이고 예측 가능한 성능을 제공합니다.
- 제한된 공간에서 작업하는 경우: POT-PTFE 베어링은 다른 베어링 유형에 비해 비교적 작은 수직 공간에서 매우 높은 하중 용량을 제공합니다.
각 구성 요소가 전체에 어떻게 기여하는지 이해함으로써 구조물에 작용하는 동적 힘을 관리하기 위한 올바른 솔루션을 자신 있게 지정할 수 있습니다.
요약표:
| 구성 요소 | 기능 | 주요 특성 |
|---|---|---|
| 강철 포트 | 고무 패드 가두기 | 압력 하에서 유체와 같은 거동 가능 |
| 엘라스토머 패드 | 회전 허용 | 부드러운 움직임을 위해 차등적으로 변형 |
| PTFE 표면 | 수평 슬라이딩 가능 | 극도로 낮은 마찰(0.03-0.05 계수) |
| 하중 용량 | 수직 하중 지지 | 일반적으로 >40 MPa |
| 온도 범위 | 작동 한계 | -10°C ~ +50°C |
구조 또는 산업 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 라이너 및 맞춤형 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 내구성과 성능에 대한 정확한 사양을 충족하는 부품을 얻을 수 있도록 보장합니다. 지금 문의하여 당사의 PTFE 솔루션이 프로젝트의 안정성과 효율성을 어떻게 향상시킬 수 있는지 논의하십시오!

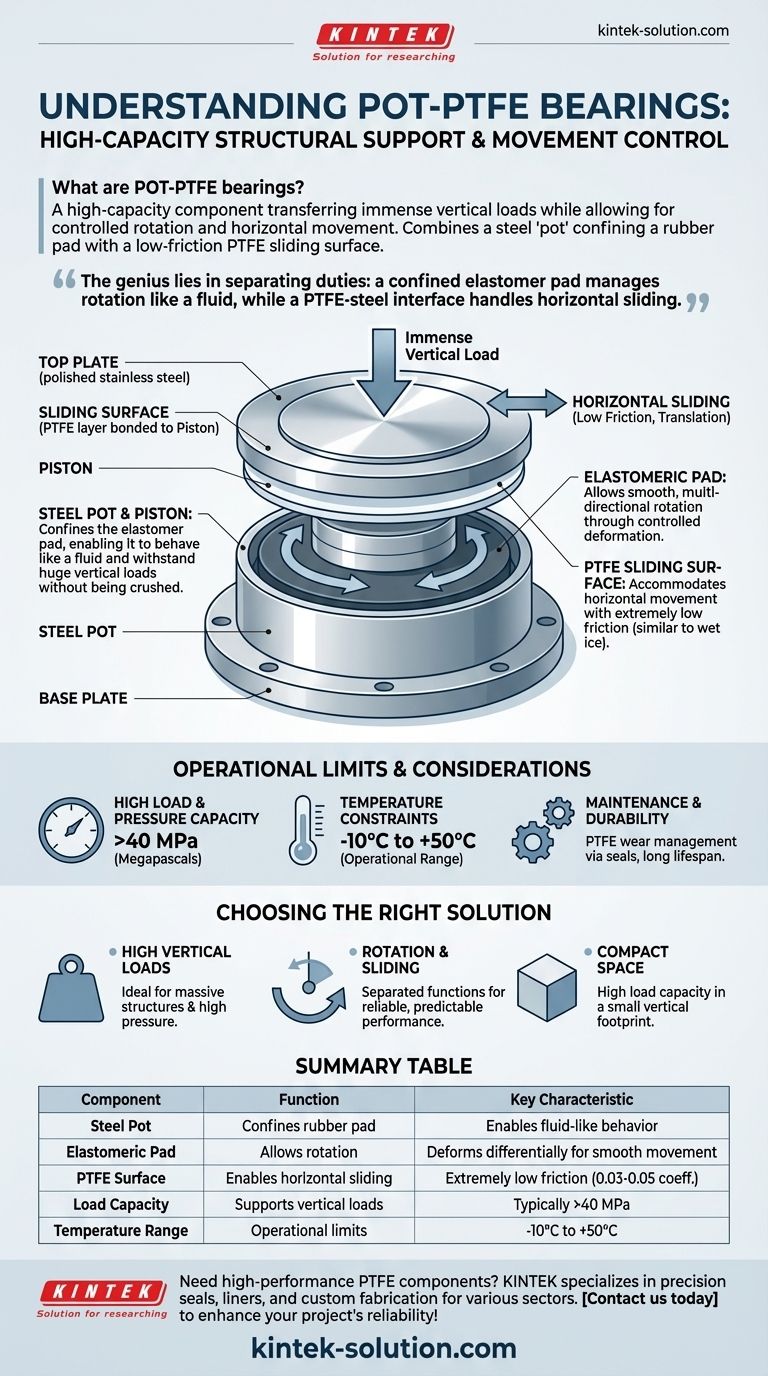

시각적 가이드
