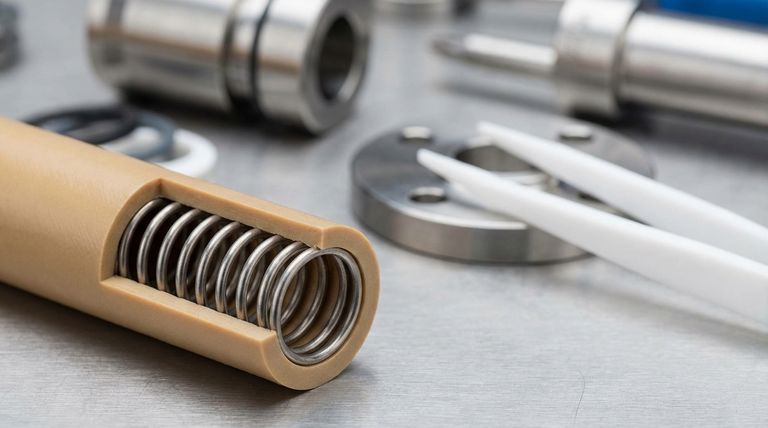

본질적으로 스프링 에너자이즈드 PTFE 씰은 내구성이 뛰어난 폴리머 재킷(일반적으로 폴리테트라플루오로에틸렌(PTFE)으로 제작됨)과 부식 방지 금속 스프링을 결합한 고성능 씰링 장치입니다. 스프링은 씰 립을 맞닿는 표면에 밀어내는 일정한 활성 힘을 제공합니다. 이 설계는 기존의 탄성 씰이 실패할 수 있는 변화하는 조건에 적응하는 매우 안정적인 씰을 만듭니다.
PTFE의 핵심 문제는 뛰어난 씰링 재료이지만 탄성이 부족하다는 것입니다. 즉, 스스로 "튀어 오르지" 않습니다. 내부 스프링은 이 근본적인 약점을 해결하여 마모, 압력 변화 또는 온도 변동에도 불구하고 단단한 씰을 유지하는 데 필요한 지속적인 외향력을 제공합니다.
핵심 문제: PTFE에 스프링이 필요한 이유
이 설계의 가치를 이해하려면 먼저 주요 재료인 PTFE의 고유한 특성을 이해해야 합니다.
PTFE의 강점
PTFE는 뛰어난 특성으로 유명합니다. 마찰 계수가 매우 낮아 마찰과 열을 최소화하는 것이 중요한 동적 응용 분야에 이상적입니다.
또한 작동 온도 범위가 매우 넓고 거의 완벽하게 화학적으로 불활성이어서 극저온 유체나 공격적인 화학 환경에서 작동할 수 있습니다.
PTFE의 약점: 비탄성
PTFE의 주요 한계는 "형상 기억" 또는 탄성이 부족하다는 것입니다. 고무 O-링과 달리 압축된 후 원래 모양으로 자연스럽게 돌아가지 않습니다.
이는 "콜드 플로우" 또는 크리프라는 현상을 유발할 수 있으며, 이로 인해 재료가 하중 하에서 서서히 변형되어 시간이 지남에 따라 누출이 발생할 수 있습니다.
스프링의 역할: 일정한 힘 제공
내부 금속 스프링은 PTFE의 비탄성에 대한 해결책입니다. 이는 에너자이저 역할을 하여 PTFE 재킷에 지속적인 반경 방향 힘을 가합니다.
이 일정한 외향 압력은 씰 립이 씰링 표면과 단단히 접촉하도록 보장합니다. 씰 마모, 열 팽창 또는 수축, 미세한 글랜드 정렬 불량을 자동으로 보정하여 서비스 수명 내내 안정적인 씰을 보장합니다.
기존 씰 대비 주요 이점
스프링 에너자이즈드 설계는 까다로운 상황에서 표준 PTFE 또는 탄성 O-링과 같은 간단한 솔루션보다 이러한 씰에 뚜렷한 성능 우위를 제공합니다.
극한 조건에서의 복원력
안정적인 PTFE 재킷과 금속 스프링의 조합을 통해 이러한 씰은 고압 및 극저온 액체부터 고온 응용 분야에 이르는 광범위한 온도 스펙트럼에서 안정적으로 작동할 수 있습니다.
압축 영구 변형 제거
탄성체(고무) 씰은 장기간 압축 상태로 유지되면 영구적으로 변형될 수 있으며, 이는 압축 영구 변형(compression set)으로 알려진 고장입니다. 스프링 에너자이즈드 씰은 씰링력을 유지하는 것이 재료의 탄성이 아니라 스프링이기 때문에 이 문제를 완전히 방지합니다.
낮은 마찰 및 마모
PTFE 재킷의 본질적으로 낮은 마찰은 모터, 펌프 및 로봇과 같은 동적 응용 분야에서 마모와 열 발생을 줄입니다. 이로 인해 종종 윤활이 필요 없어지고 전반적인 시스템 효율성이 향상됩니다.
우수한 화학적 호환성
PTFE 재킷은 거의 모든 화학 물질, 용매 및 부식성 유체에 내성이 있습니다. 이로 인해 공격적인 소독제 및 멸균 주기에 견뎌야 하는 의료 장비 또는 공격적인 첨가제에 노출되는 연료 시스템에서 중요한 구성 요소가 됩니다.
일반적인 응용 분야 및 사용 사례
실패가 허용되지 않고 성능이 가장 중요한 환경에서 스프링 에너자이즈드 씰을 찾을 수 있습니다.
자동차 시스템
이들은 중요한 엔진 구성 요소, 변속기 및 연료 시스템에 사용되며, 마찰 손실을 최소화하면서 고압 및 급격한 온도 변화를 견뎌야 합니다.
의료 및 과학 장비
펌프, 유체 처리 시스템 및 진공 챔버에서 이러한 씰은 오염을 방지하기 위해 기밀 씰링을 제공합니다. 내화학성은 공격적인 소독제 및 멸균 주기에 견디는 데 필수적입니다.
산업 기계
압축기, 밸브, 믹서 및 로봇과 같은 까다로운 산업 장비에서 주류를 이룹니다. 내구성과 안정성은 빈번한 유지 보수가 비실용적인 고주기, 동적 응용 분야에 이상적입니다.
응용 분야에 적합한 선택
스프링 에너자이즈드 씰을 선택하는 것은 특정 기능을 해당 환경의 요구 사항에 맞추는 것입니다.
- 주요 초점이 극한의 온도 또는 압력인 경우: 이러한 씰은 탄성체가 열화되거나 실패하는 곳에서 안정적인 성능을 제공합니다.
- 주요 초점이 화학적 호환성인 경우: 불활성 PTFE 재킷은 공격적인 화학 환경 또는 무균 환경에 대한 기본 선택입니다.
- 주요 초점이 저마찰 동적 씰링인 경우: 이 설계는 고속 또는 무윤활 기계에서 우수한 효율성과 내마모성을 제공합니다.
- 주요 초점이 표준 정적 응용 분야인 경우: 덜 까다로운 조건에는 더 간단하고 저렴한 탄성 O-링이 충분할 가능성이 높습니다.
궁극적으로 스프링 에너자이즈드 PTFE 씰은 기존 재료의 한계를 뛰어넘는 씰링 문제를 위한 엔지니어링 솔루션입니다.
요약표:
| 특징 | 이점 |
|---|---|
| 스프링 에너자이저 | 일정한 씰링력을 제공하고 마모 및 온도 변화를 보상합니다. |
| PTFE 재킷 | 우수한 내화학성과 매우 낮은 마찰 계수를 제공합니다. |
| 넓은 온도 범위 | 극저온부터 고온 환경까지 안정적으로 작동합니다. |
| 낮은 마찰 | 동적 응용 분야에 이상적이며 마모를 줄이고 윤활을 제거할 수 있습니다. |
| 압축 영구 변형에 대한 복원력 | 영구적으로 변형될 수 있는 탄성체와 달리 시간이 지나도 씰 무결성을 유지합니다. |
까다로운 응용 분야를 위한 안정적인 씰이 필요하십니까?
KINTEK의 스프링 에너자이즈드 PTFE 씰은 표준 씰이 실패하는 곳에서 성능을 위해 설계되었습니다. 반도체, 의료, 실험실 또는 산업 분야를 위한 설계를 하든, 정밀 PTFE 부품 제조에 대한 당사의 전문 지식은 귀하의 고유한 요구 사항에 완벽하게 부합하도록 보장합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 전문으로 하며, 중요 응용 분야에서 요구하는 내구성과 안정성을 제공합니다.
특정 씰링 문제에 대해 논의하고 견적을 받으려면 지금 문의하십시오! #ContactForm

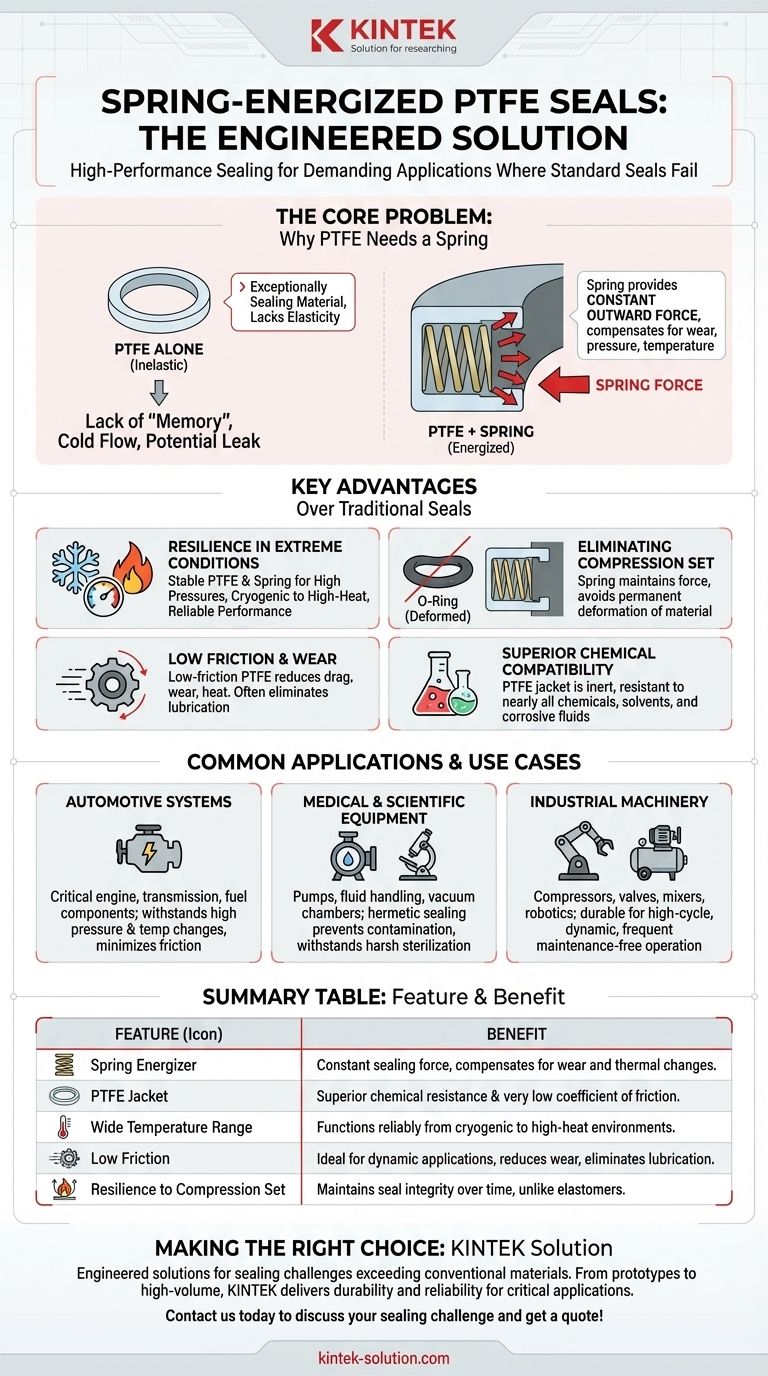

시각적 가이드
