PTFE PCB 재료를 사용하는 주요 이점은 고주파에서 뛰어난 전기적 성능, 탁월한 열 안정성, 그리고 화학 물질 및 습기에 대한 강력한 저항성입니다. 이러한 고유한 조합은 FR-4와 같은 표준 재료가 실패할 수 있는 까다로운 응용 분야에서 신호 무결성과 작동 신뢰성을 보장합니다.
PTFE는 단순한 PCB 기판이 아닙니다. 이는 특수 엔지니어링 재료입니다. 핵심 가치는 극심한 온도, 가혹한 화학 물질 또는 높은 습도에 노출될 때에도 고주파 신호에 대해 예측 가능하고 안정적인 성능을 제공하는 데 있습니다.
고주파 설계를 위한 핵심 전기적 이점
무선 주파수(RF), 마이크로웨이브 및 고속 디지털 회로의 경우 PCB 기판의 전기적 특성이 가장 중요합니다. PTFE는 이 분야에서 탁월합니다.
비교할 수 없는 신호 무결성
PTFE는 본질적으로 낮은 유전 손실(낮은 손실 탄젠트라고도 함)을 가집니다. 이는 전기 신호가 재료를 통해 이동할 때 에너지 흡수 및 열로의 변환이 적다는 것을 의미합니다.
이러한 특성은 고주파 신호의 강도와 선명도를 유지하여 신호가 최소한의 열화로 목적지에 도달하도록 보장하는 데 중요합니다.
안정적인 유전율(Dk)
PTFE는 매우 낮고, 더 중요하게는 약 2.1의 매우 안정적인 유전율(Dk)을 특징으로 합니다.
낮은 값은 신호 속도를 유지하는 데 도움이 되지만, 넓은 범위의 주파수와 온도에 걸친 안정성이 핵심 이점입니다. 이러한 예측 가능성은 장치가 추운 환경에서 작동하든 최대 열 부하에서 작동하든 회로 성능이 일관되게 유지되도록 보장합니다.
우수한 전기 절연성
우수한 전기 절연체로서 PTFE는 회로 기판의 인접한 트레이스 간의 신호 누화를 효과적으로 방지합니다. 이러한 격리는 신호가 서로 쉽게 간섭할 수 있는 고밀도, 고속 설계에서 매우 중요합니다.
탁월한 환경 및 열 저항성
많은 고성능 전자 장치는 기존 재료에 적합하지 않은 환경에서 작동해야 합니다. PTFE는 이러한 조건을 견딜 수 있도록 설계되었습니다.
극한의 온도 안정성
PTFE는 일반적으로 -200°C에서 +260°C(-325°F에서 +500°F)에 이르는 매우 넓은 온도 범위에서 구조적 및 전기적 무결성을 유지합니다.
이러한 복원력은 극심한 열 순환을 경험하는 항공 우주, 자동차 및 산업 응용 분야에 이상적인 선택입니다.
화학적 불활성
이 재료는 화학적 공격에 거의 면역입니다. 강력한 산, 알칼리 및 유기 용매를 포함하여 공격적인 물질에 대한 우수한 저항성을 제공합니다.
이러한 불활성은 산업용 센서나 의료 장비와 같이 화학적으로 가혹한 작동 환경에서 장기적인 신뢰성을 보장합니다.
완벽한 수분 저항성
PTFE는 소수성이므로 물을 밀어냅니다. 거의 제로에 가까운 수분 흡수율을 가지므로 습기로 인해 PCB의 전기적 특성이 변하는 것을 방지합니다.
이는 공기 중의 수분을 흡수함에 따라 유전 특성이 변하여 일관성 없는 성능으로 이어질 수 있는 FR-4와 같은 재료에 비해 상당한 이점입니다.
상충 관계 이해
PTFE의 성능은 탁월하지만, 모든 설계 결정에 중요하게 고려해야 할 실제적인 측면이 있는 특수 재료입니다.
높은 재료 비용
PTFE는 프리미엄 기판입니다. 원자재 비용이 FR-4와 같은 표준 재료보다 훨씬 높기 때문에 비용에 민감한 저주파 응용 분야에는 덜 적합합니다.
특수 제조 공정
PTFE의 부드러움과 화학적 불활성은 특수 제작 기술을 요구합니다. 관통 구멍을 뚫거나 도금하는 공정은 기존의 단단한 보드보다 더 복잡하고 비용이 많이 들 수 있으며, 이는 프로젝트 일정과 예산 모두에 영향을 미칠 수 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 PCB 재료를 선택하려면 성능 요구 사항과 실제 제약 조건의 균형을 맞추어야 합니다.
- RF/마이크로웨이브 성능이 주요 초점인 경우: PTFE는 안정적인 유전율과 낮은 신호 손실 덕분에 우수한 선택이며, 최대 신호 무결성을 보장합니다.
- 가혹한 환경 신뢰성이 주요 초점인 경우: PTFE의 탁월한 열 안정성과 화학적 불활성은 실패가 허용되지 않는 응용 분야를 위한 결정적인 재료입니다.
- 일반 용도 또는 비용에 민감한 설계가 주요 초점인 경우: 설계에서 PTFE의 고주파 또는 환경적 기능을 명시적으로 요구하지 않는 한 FR-4와 같은 표준 재료가 더 실용적일 수 있습니다.
이러한 핵심 이점과 상충 관계를 이해하면 성능과 신뢰성이 가장 중요한 응용 분야에 PTFE를 자신 있게 지정할 수 있습니다.
요약표:
| 속성 | 이점 | 중요한 이유 |
|---|---|---|
| 낮은 유전 손실 | 우수한 신호 무결성 | RF/마이크로웨이브 회로에서 신호 강도 유지 |
| 안정적인 유전율 | 예측 가능한 성능 | 주파수 및 온도 전반에 걸친 일관된 작동 보장 |
| 극한 온도 범위 | 탁월한 열 저항성 | -200°C에서 +260°C까지 안정적으로 작동 |
| 화학적 불활성 | 강력한 환경 저항성 | 가혹한 화학 물질, 산 및 용매에 대한 내성 |
| 거의 제로에 가까운 수분 흡수 | 안정적인 전기적 특성 | 습도나 수분에 영향을 받지 않는 성능 |
다음 고성능 프로젝트에 PTFE의 힘을 활용할 준비가 되셨습니까?
KINTEK은 맞춤형 씰, 라이너 및 실험실 기구를 포함하여 고품질 PTFE 부품의 정밀 제조를 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 응용 분야의 중요한 요구 사항을 이해하고 있습니다.
우리가 제공하는 것:
- 전문적인 제작: 정확한 사양을 충족하는 부품을 제공하기 위해 PTFE 가공의 복잡성을 해결합니다.
- 프로토타입부터 생산까지: 초기 개념부터 대량 생산까지 원활한 지원을 제공합니다.
- 신뢰할 수 있는 품질: 가장 까다로운 환경에서 뛰어난 성능을 위해 설계된 구성 요소.
당사의 PTFE 솔루션이 제품의 신뢰성과 성능을 어떻게 향상시킬 수 있는지 논의해 봅시다.
오늘 엔지니어링 팀에 문의하여 상담을 받으십시오.

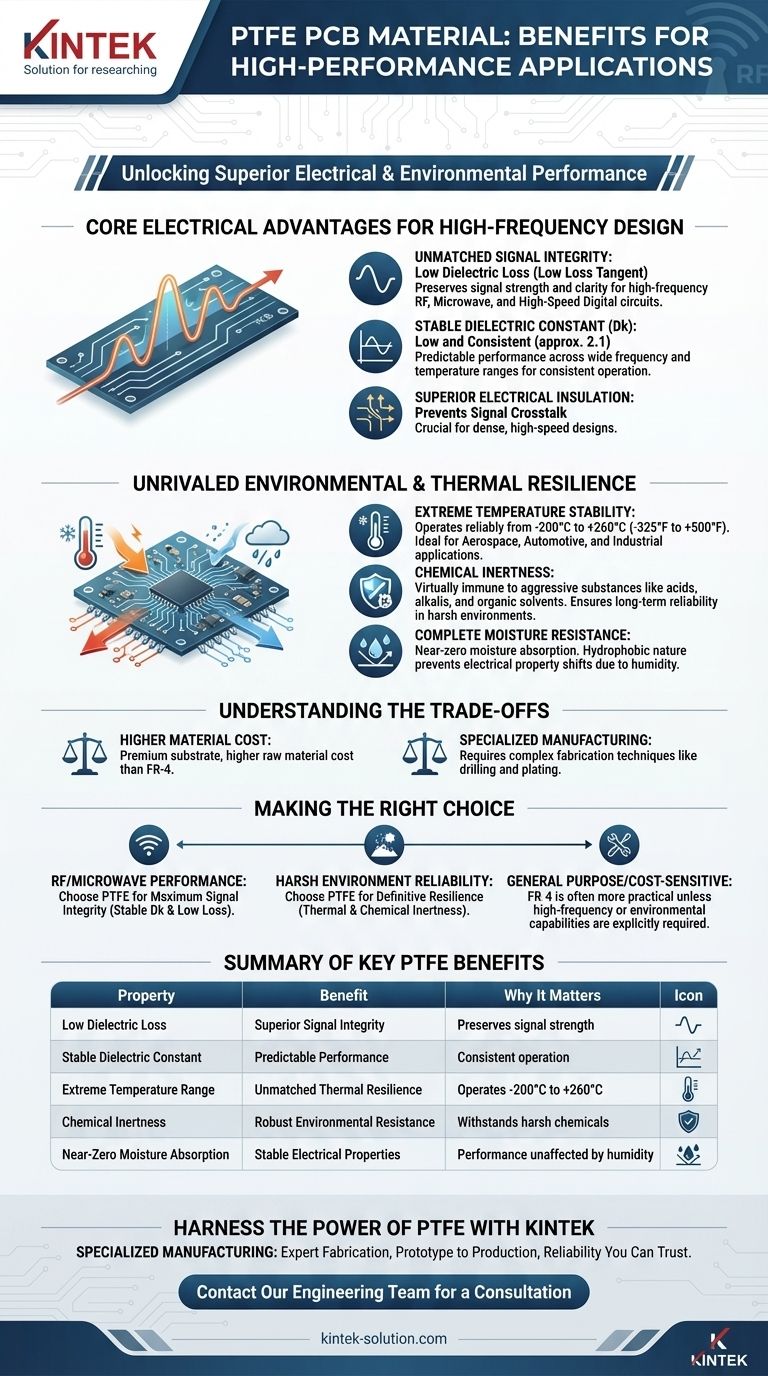

시각적 가이드
