PTFE 제품에 대한 가장 일반적인 품질 관리 방법은 밀도, 기계적 특성, 미세 구조, 열 안정성 및 치수 정확도의 다섯 가지 주요 영역에 중점을 둡니다. 이러한 테스트는 PTFE 부품의 최종 성능이 제조 공정, 특히 성형 및 소결 단계의 품질에 크게 좌우되기 때문에 필수적입니다.
PTFE 품질 관리의 핵심 목적은 최종 부품을 검사하는 것뿐만 아니라 제조 공정이 원료 폴리머를 의도된 작동 응력을 견딜 수 있는 조밀하고 균일한 재료로 성공적으로 변환했는지 확인하는 것입니다.
기초 속성: 밀도 및 미세 구조
잘 생산된 PTFE 부품의 가장 기본적인 지표는 밀도와 내부 구조입니다. 이러한 속성은 제조 과정에서 원료가 얼마나 잘 압축되고 융합되었는지를 직접적으로 반영합니다.
재료 밀도 확인
밀도는 PTFE 입자를 열로 융합하는 과정인 소결(sintering)이 제대로 이루어졌는지를 나타내는 주요 지표입니다. 낮거나 일관성 없는 밀도는 재료 내부에 공극이나 다공성이 있음을 나타냅니다.
가장 일반적인 방법은 부품의 공기 중 무게와 유체에 잠겼을 때의 무게를 비교하는 아르키메데스의 원리입니다. 보다 정교한 분석을 위해 X선 단층 촬영(X-ray tomography)을 사용하여 밀도 변화의 3D 지도를 만들 수 있습니다.
내부 미세 구조 분석
현미경 검사를 통해 PTFE 입자가 얼마나 균일하게 결합되었는지 확인할 수 있습니다. 이는 재료의 균질성을 보장하고 잠재적인 오염 물질을 식별하는 데 중요합니다.
주사 전자 현미경(SEM)은 부품 단면의 고배율 이미지를 제공하여 입자 구조를 시각화합니다. 이는 에너지 분산 X선 분광법(EDS)과 결합하여 이물질이나 충전재의 화학적 조성을 식별하는 데 사용될 수 있습니다.
응력 하에서의 기계적 성능
이러한 테스트는 최종 제품이 적용 분야에서 겪게 될 신장, 굽힘, 마찰 및 마모와 같은 물리적 힘을 견딜 수 있도록 보장합니다.
인장 강도 및 연신율 측정
인장 시험(Tensile testing)은 가장 일반적인 기계적 테스트입니다. 이는 재료 샘플을 끊어질 때까지 당겨서 최대 강도와 파손되기 전에 얼마나 늘어날 수 있는지를 측정합니다.
이 데이터는 씰이나 다이어프램과 같이 부품이 장력 하에 놓이는 응용 분야에 매우 중요합니다.
내마모성 및 굽힘 특성 평가
베어링이나 밸브 시트와 같은 동적 부품의 경우 마모 및 유연성이 가장 중요합니다.
마모 테스트(Wear testing)는 마찰로 인한 재료 손실을 시간에 따라 측정하여 부품의 작동 수명을 시뮬레이션합니다. 굽힘 테스트(Bend testing)는 재료가 균열이나 파손 없이 구부러질 수 있는 능력을 결정합니다.
열 및 치수 무결성 보장
부품이 우수한 밀도와 강도를 갖더라도, 올바르게 기능하려면 서비스 온도에서 안정적으로 작동하고 정확한 기하학적 사양을 충족해야 합니다.
열 안정성 테스트
PTFE는 탁월한 내열성으로 알려져 있지만, 이는 검증되어야 합니다.
열중량 분석(TGA)은 샘플을 가열하면서 무게 손실을 측정하여 재료가 분해되기 시작하는 온도를 식별합니다. 동적 기계 분석(DMA)은 강성과 같은 속성이 온도에 따라 어떻게 변하는지 평가합니다.
치수 정확도 확인
부품이 어셈블리 내에서 올바르게 장착되고 기능하려면 설계 청사진을 준수해야 합니다.
삼차원 측정기(CMM)는 프로브를 사용하여 정밀한 기하학적 측정을 수행합니다. 표면 거칠기 테스트는 씰링 및 저마찰 응용 분야에 중요한 부품 표면의 질감을 평가합니다.
부적절한 QC의 일반적인 함정
이러한 테스트를 생략하거나 부적절하게 수행하면 치명적이며 종종 눈에 보이지 않는 제품 고장으로 이어질 수 있습니다.
다공성 위험
밀도가 낮은 부품은 다공성입니다. 이는 부품을 크게 약화시키고 화학 물질이 침투할 수 있는 경로를 만들어 PTFE의 주요 이점인 내화학성을 무력화시킵니다.
불완전한 소결 문제
PTFE 입자가 완전히 융합되지 않으면 재료의 인장 강도가 약해지고 응력이나 열 순환 시 박리될 수 있습니다. 부품은 겉보기에는 괜찮아 보이지만 서비스 중에 조기에 고장날 수 있습니다.
치수 오류의 결과
허용 오차에서 약간이라도 벗어난 씰은 적절한 밀봉을 형성하지 못합니다. 표면 조도가 잘못된 베어링은 빠르게 마모됩니다. 이러한 고장은 종종 더 큰 어셈블리에 손상을 일으킵니다.
프로젝트에 적용하는 방법
특정 QC 규정은 부품의 최종 사용 응용 분야의 요구 사항에 맞게 조정되어야 합니다.
- 고압 씰링이 주요 초점인 경우: 밀도 테스트와 CMM을 사용한 정밀 치수 검사에 우선순위를 두어야 합니다.
- 베어링과 같은 동적 부품이 주요 초점인 경우: 기계적 마모 테스트 및 표면 거칠기 측정에 중점을 두어야 합니다.
- 고온 또는 중요 화학 서비스가 주요 초점인 경우: 열 안정성 분석(TGA) 및 미세 구조 분석(SEM)을 의무화해야 합니다.
궁극적으로 엄격한 품질 관리는 PTFE 부품이 이 재료로 알려진 탁월한 성능을 제공할 것이라고 보장하는 유일한 방법입니다.
요약표:
| QC 범주 | 주요 테스트 방법 | 응용 분야에 중요함 |
|---|---|---|
| 밀도 및 미세 구조 | 아르키메데스의 원리, SEM/EDS | 화학 씰, 재료 균질성 보장 |
| 기계적 성능 | 인장 시험, 마모 시험 | 응력 하의 동적 부품(베어링, 씰) |
| 열 안정성 | TGA, DMA | 고온 서비스, 중요 화학 환경 |
| 치수 정확도 | CMM, 표면 거칠기 테스트 | 정밀 씰링, 어셈블리 내 올바른 장착 및 기능 |
성능이 보장되는 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고정밀 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 부품을 제조합니다. 위에 설명된 방법을 포함하는 당사의 엄격한 품질 관리 프로세스는 제조의 필수적인 부분입니다. 당사는 프로토타입부터 대량 주문까지 모든 부품이 밀도, 강도 및 치수 정확도에 대한 최고 표준을 충족하도록 보장하여 가장 중요한 응용 분야에서 신뢰성을 보장합니다.
지금 KINTEK에 문의하여 프로젝트 요구 사항에 대해 논의하고 견적을 받으십시오.

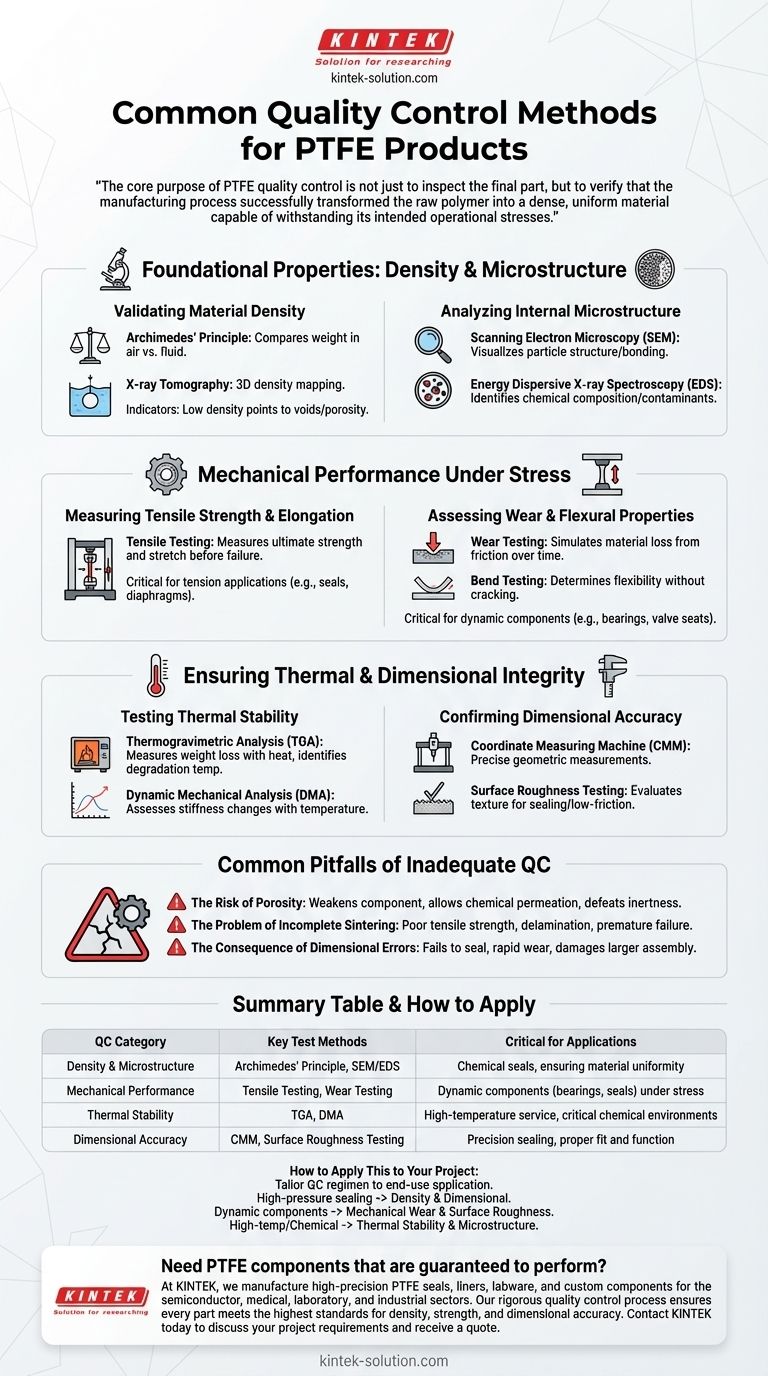

시각적 가이드
