폴리테트라플루오로에틸렌(PTFE) 기반 재료에 사용되는 가장 일반적인 유리 보강재는 106, 1078, 1080과 같은 산업 표준으로 지정됩니다. 이러한 전통적인 직조 스타일 외에도 고성능 응용 분야를 위해 더 진보된 스프레드 또는 평면 유리 직조가 사용됩니다. 이러한 보강재는 PTFE 매트릭스에 통합되어 순수 PTFE에서는 본질적으로 부족한 강성 및 치수 안정성과 같은 기계적 특성을 개선합니다.
PTFE 복합재에서 유리 보강재를 선택하는 것은 중요한 엔지니어링 결정입니다. 이는 재료의 기계적 안정성을 향상시키는 것과 최적의 전기적 성능(특히 고주파 전자 장치의 경우)을 유지하는 것 사이에 근본적인 상충 관계를 만듭니다.
PTFE 복합재에서 보강재의 역할
PTFE에 유리를 첨가하는 이유
순수 PTFE는 우수한 유전 특성과 화학적 불활성으로 알려져 있지만, 매우 부드러운 재료이기도 합니다. 하중 하에서 변형되기 쉽고("크리프" 현상) 치수 안정성이 떨어집니다.
직조 유리 직물을 추가하면 구조적 백본 역할을 합니다. 이 보강재는 인쇄 회로 기판(PCB)과 같이 물리적 형태와 정확한 치수 유지가 중요한 응용 분야에 필요한 강성과 강도를 제공합니다.
보강재 대 충전재: 주요 차이점
복합 재료에서 첨가제는 보강재 또는 충전재로 분류될 수 있습니다.
유리 섬유와 같은 보강재는 주로 기계적 거동을 개선합니다. 주요 목적은 콘크리트의 철근처럼 구조적 하중을 지탱하고 강성을 향상시키는 것입니다.
세라믹 또는 금속 입자일 수 있는 충전재는 종종 다른 특성을 수정하기 위해 추가됩니다. 기계적 강도에 영향을 미칠 수 있지만, 주된 역할은 유전 상수와 같은 재료의 열적 또는 전기적 특성을 조정하는 것입니다.
일반적인 유리 직조 스타일 분석
표준화된 직조(106, 1078, 1080)
이러한 숫자 표시는 직조된 유리 섬유 천의 특정 산업 표준화된 스타일을 나타냅니다. 이들은 각 방향의 실 크기, 두께 및 인치당 스레드 수를 정의합니다.
각각 고유한 특성을 가지고 있지만, 일반적인 원칙은 더 견고하고 촘촘하게 직조된 유리가 최종 PTFE 라미네이트에 더 큰 기계적 안정성을 제공한다는 것입니다. 이들은 광범위한 응용 분야를 위한 핵심 보강재입니다.
스프레드/평면 유리 직조
이는 고주파 전자 장치를 위해 특별히 개발된 보강 기술의 진화를 나타냅니다. 스프레드 직조에서는 유리 실 다발이 직조되기 전에 평평하게 펴집니다.
이 공정은 직조의 틈이 더 적고 작아 훨씬 더 균일하고 균질한 재료 구조를 만듭니다. 이러한 균일성은 재료 전체에 걸쳐 일관된 전기적 성능을 유지하는 데 중요합니다.
상충 관계 이해
기계적 안정성 대 전기적 성능
기계적 목표와 전기적 목표 사이에는 내재적인 충돌이 있습니다. 더 무겁고 조밀한 유리 직조(1080과 같은)는 재료의 강성을 크게 향상시키고 열팽창을 줄입니다.
그러나 유리는 순수 PTFE보다 유전 상수(Dk)가 높고 전기적으로 "손실"이 더 많습니다. 따라서 복합재에 유리를 더 많이 추가하면 전체 Dk와 손실 계수(Df)가 높아져 매우 높은 주파수에서 신호 성능이 저하될 수 있습니다.
신호 무결성에 미치는 영향
고속 디지털 및 RF/마이크로파 회로의 경우 유리 직조의 균일성이 중요합니다. 표준 직조는 "매듭과 골짜기" 효과를 생성하여 유전 상수에서 국부적인 변화를 일으킵니다.
고주파 신호가 이 불균일한 매질을 통과할 때 신호의 일부가 가속되거나 감속되어 왜곡 및 스큐가 발생할 수 있습니다. 스프레드 유리의 극도의 균일성은 이러한 변화를 최소화하여 더 깨끗한 신호 전송을 가능하게 합니다.
비용 및 제조 용이성
1078 및 1080과 같은 표준 유리 직조는 성숙하고 널리 사용 가능한 기술이며 일반적으로 비용 효율적입니다.
스프레드/평면 유리를 만드는 데 필요한 고급 공정으로 인해 이러한 재료는 더 비쌉니다. 선택은 종종 예산 제약과 엄격한 성능 요구 사항 간의 균형을 맞추는 것입니다.
응용 분야에 적합한 보강재 선택
올바른 재료를 선택하려면 프로젝트의 주요 목표를 명확하게 이해해야 합니다.
- 기계적 안정성과 비용 효율성이 주요 초점인 경우: 표준의 견고한 직조(1078 또는 1080)는 일반적인 응용 분야에서 가장 실용적이고 신뢰할 수 있는 선택인 경우가 많습니다.
- 고주파 신호 무결성(>10GHz)이 주요 초점인 경우: 스프레드/평면 유리는 까다로운 RF, 마이크로파 및 고속 디지털 회로에서 신호 손실 및 왜곡을 최소화하는 우수한 기술적 선택입니다.
- 순응성 또는 유연성이 주요 초점인 경우: 매우 얇은 유리 직조(106과 같은) 또는 심지어 무보강 PTFE 라미네이트를 포함하는 재료를 탐색해야 하며, 이 경우 상당한 기계적 한계가 있음을 완전히 이해해야 합니다.
궁극적으로 올바른 보강재를 선택하는 것은 재료의 물리적 및 전기적 특성을 설계의 특정 요구 사항과 의도적으로 일치시키는 것입니다.
요약표:
| 보강재 유형 | 주요 특성 | 주요 응용 분야 초점 |
|---|---|---|
| 표준 직조(106, 1078, 1080) | 우수한 기계적 안정성, 비용 효율적 | 일반 응용 분야, 기계적 강성 |
| 스프레드/평면 유리 직조 | 뛰어난 균일성, 신호 왜곡 최소화 | 고주파 전자 장치(>10GHz), 신호 무결성 |
완벽한 유리 보강재가 포함된 PTFE 부품이 필요하십니까?
올바른 유리 직조를 선택하는 것은 응용 분야에 대한 기계적 안정성과 전기적 성능의 균형을 맞추는 데 중요합니다. KINTEK의 전문가는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 PTFE 부품(씰, 라이너, 실험실 기구 등)의 정밀 제조를 전문으로 합니다.
표준부터 고급 스프레드 직조까지 이상적인 보강재를 선택하여 대량 생산이든 프로토타이핑이든 관계없이 부품이 정확한 성능 요구 사항을 충족하도록 도울 수 있습니다.
맞춤형 PTFE 제작 전문 지식을 활용하려면 지금 KINTEK에 문의하십시오.

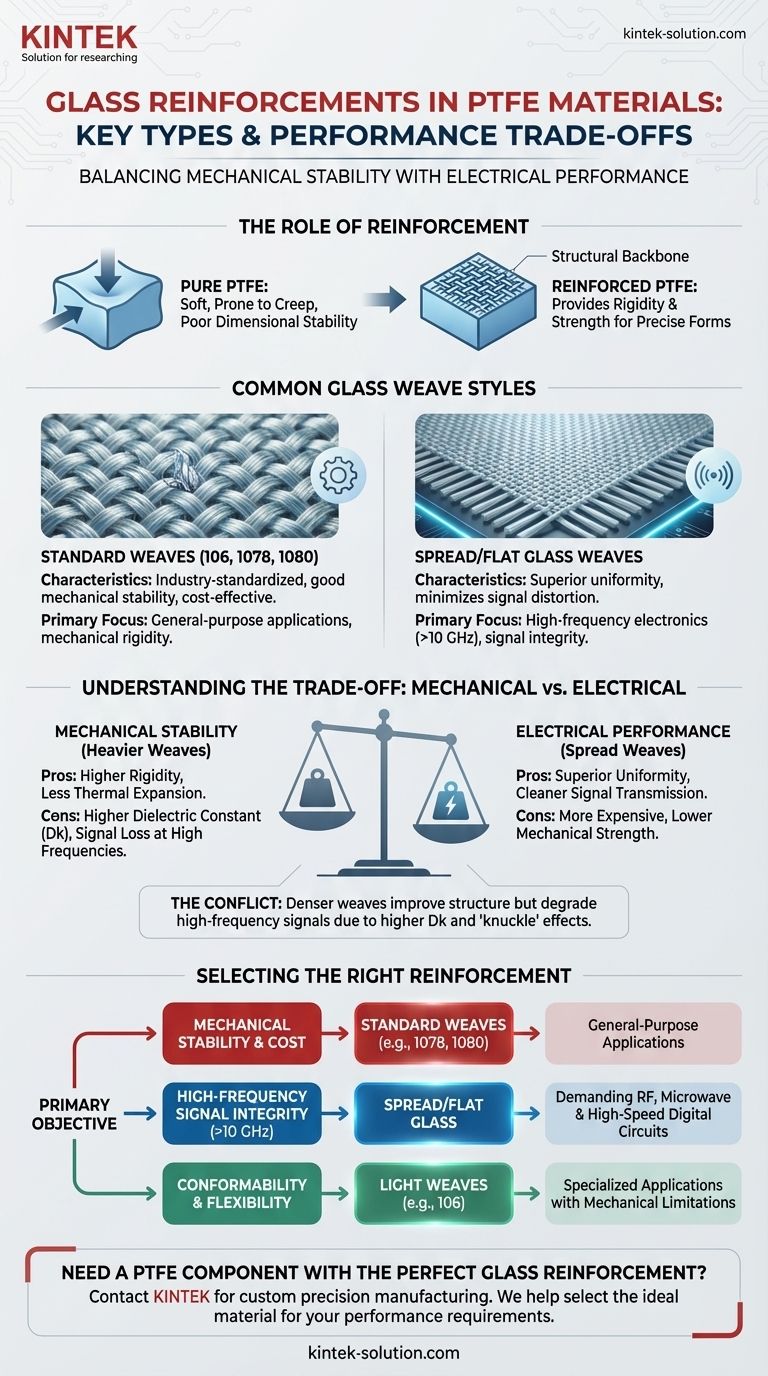

시각적 가이드
