PTFE(폴리테트라플루오로에틸렌) PCB 소재는 전기적, 열적, 화학적 특성의 독특한 조합으로 유명한 고성능 기판입니다. 낮은 유전율(~2.1)과 최소한의 신호 손실로 고주파 및 RF 애플리케이션에 탁월하며, 열 안정성(-100°F ~ 450°F), 화학적 불활성 및 내습성으로 열악한 환경에 이상적입니다. 또한 PTFE는 낮은 마찰, FDA 규정 준수, 비용 효율적인 기계 가공성을 제공하여 특수 PCB 요구 사항에 맞는 성능과 실용성의 균형을 맞출 수 있습니다.
핵심 포인트 설명:
-
낮은 유전 상수(Dk ~2.1)
- PTFE의 낮은 유전율은 고주파(RF/마이크로파) 및 고속 디지털 회로에 중요한 신호 손실과 왜곡을 최소화합니다.
- 온도 변화에 따른 안정적인 Dk는 변동이 심한 환경에서도 일관된 성능을 보장합니다.
-
탁월한 열적 특성
- 극한의 온도(-100°F ~ 450°F)에서 안정적으로 작동하여 항공우주, 자동차 및 산업 분야에 적합합니다.
- 열 안정성은 납땜 또는 고전력 작동 중 성능 저하를 방지합니다.
-
내화학성 및 내습성
- 산, 알칼리, 용매에 불활성이므로 부식성 또는 화학적 공격성이 강한 환경에서도 내구성이 뛰어납니다.
- 소수성 특성으로 습기 흡수를 방지하여 습한 환경에서도 전기적 무결성을 유지합니다.
-
낮은 신호 손실
- 낮은 손실 계수(Df)로 에너지 손실을 줄여 5G 또는 레이더 시스템과 같은 고주파 설계의 신호 무결성을 향상시킵니다.
-
기계적 및 표면 특성
- 낮은 마찰 계수(테프론과 유사)로 움직이는 부품이나 커넥터의 마모를 줄여줍니다.
- 표면이 달라붙지 않아 청소가 간편하고 오염에 강합니다.
-
규제 및 실용적 이점
- 의료 및 식품 접촉 애플리케이션에 대해 FDA 승인을 받았습니다.
- 다른 고성능 소재에 비해 비용 효율적인 가공 및 제작이 가능합니다.
-
색상 및 미학
- 자연스러운 흰색으로 시각적 차별화 또는 자외선 저항성이 필요한 애플리케이션에 유용합니다.
PCB 설계자에게 PTFE는 전기적 정밀성, 환경 복원력, 가공 용이성이 결합되어 있어 까다로운 애플리케이션에 가장 적합한 소재입니다. 프로젝트의 주파수 요구 사항이나 운영 조건에 맞는 특성을 고려해 보셨나요? 이 소재는 위성 통신에서 의료 기기에 이르기까지 다양한 기술을 조용히 뒷받침하며 그 다재다능함을 입증하고 있습니다.

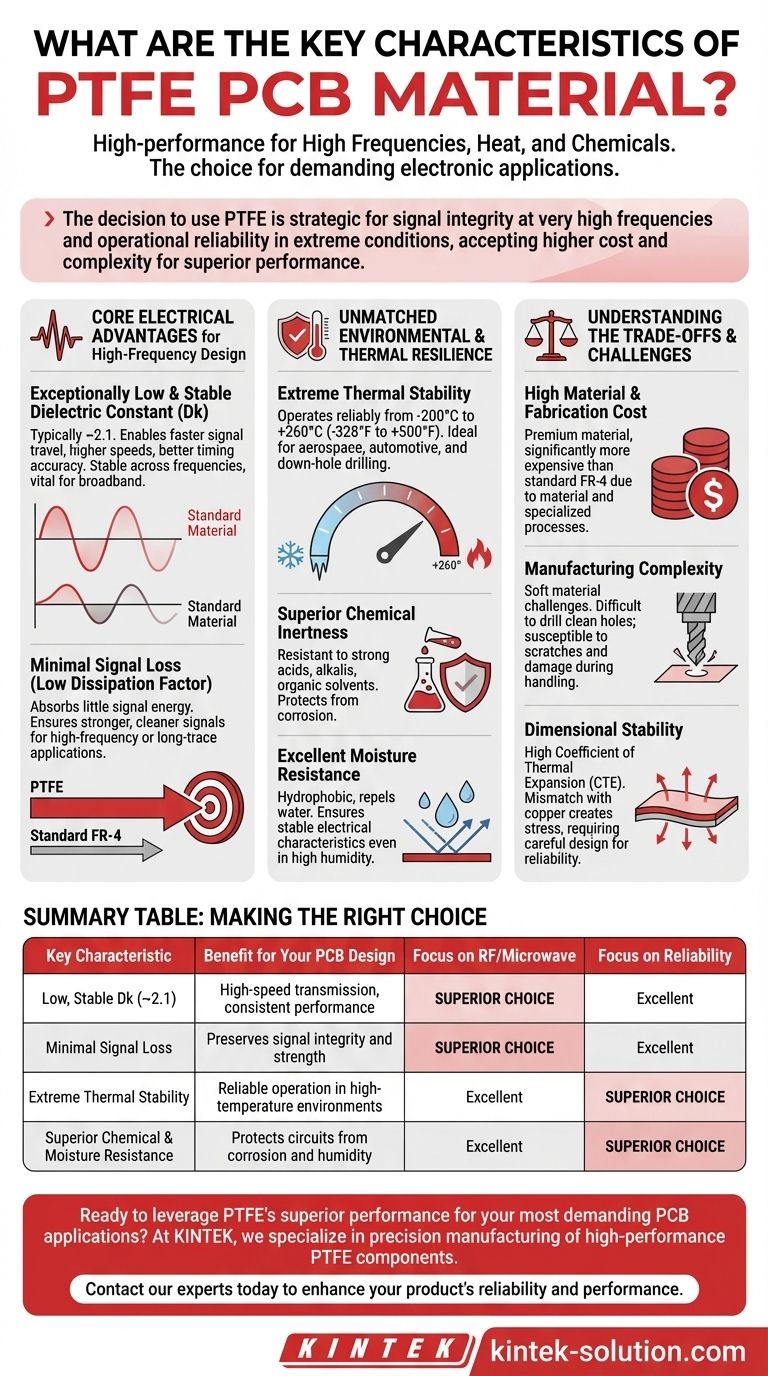

요약 표:
| 속성 | 장점 |
|---|---|
| 낮은 유전 상수(~2.1) | 신호 손실을 최소화하여 RF/마이크로파 회로에 이상적입니다. |
| 열 안정성(-100°F ~ 450°F) | 극한의 온도(항공우주, 자동차)에서도 안정적입니다. |
| 내화학성/내습성 | 산, 용제, 습기에 강해 내구성을 보장합니다. |
| 낮은 신호 손실 | 최소한의 에너지 손실로 5G/레이더 성능을 향상시킵니다. |
| FDA 규정 준수 | 의료/식품 접촉 애플리케이션에 안전합니다. |
| 기계 가공성 | 맞춤형 설계를 위한 비용 효율적인 제작. |
