폴리테트라플루오로에틸렌(PTFE)의 결정적인 전기적 특성은 높은 절연 내력, 예외적으로 낮은 유전율 및 손실 계수, 그리고 엄청난 체적 저항률입니다. 이러한 특성들은 독립적이지 않으며, 함께 작용하여 PTFE를 사용 가능한 절연체 중 가장 효과적이고 신뢰할 수 있는 물질 중 하나로 만듭니다. 특히 신호 무결성과 안전이 가장 중요한 까다로운 고주파 및 고전압 응용 분야에서 그렇습니다.
전자 분야에서 PTFE의 가치는 단순히 우수한 절연체라는 점에만 있는 것이 아니라, 전기 신호에 대해 거의 투명하게 작동한다는 점에 있습니다. 고유한 분자 구조 덕분에 전류 흐름을 효과적으로 차단하는 동시에 최소한의 에너지만을 저장하고 열로 거의 손실하지 않아 고성능 부품에 필수적입니다.
PTFE 전기적 성능의 네 가지 기둥
PTFE가 널리 사용되는 이유를 이해하려면 핵심 전기적 특성을 개별적으로 검토해야 합니다. 각 특성은 엔지니어와 설계자의 특정 문제를 해결합니다.
높은 절연 내력: 파괴 방지
절연 내력은 재료가 파괴되어 전류가 뚫고 지나가기 전에 견딜 수 있는 높은 전압을 측정합니다.
PTFE는 일반적으로 50-170 kV/mm 범위의 매우 높은 절연 내력을 나타냅니다. 이는 1mm 두께의 PTFE 시트가 파괴되기 전에 최대 170,000볼트를 견딜 수 있음을 의미합니다.
이 특성은 배선, 케이블 및 커넥터의 절연에 매우 중요하며, 단락을 방지하고 높은 전기적 스트레스 하에서 작동 안전성을 보장하기 위한 신뢰할 수 있는 장벽을 제공합니다.
낮은 유전율: 신호 무결성 보존
유전율은 전기장에 놓였을 때 재료가 저장할 수 있는 전기 에너지의 양을 나타냅니다. 고주파 신호의 경우 값이 낮을수록 좋습니다.
PTFE는 약 2.0~2.1의 매우 낮은 유전율을 가집니다. 이는 완벽한 진공(1.0)에 매우 가깝습니다.
지나가는 전기 신호로부터 에너지를 거의 저장하지 않기 때문에 PTFE는 신호의 속도와 모양을 유지하는 데 도움이 됩니다. 이는 왜곡을 최소화하여 고속 데이터 케이블 및 무선 주파수(RF) 회로에 이상적인 재료가 됩니다.
낮은 손실 계수: 에너지 손실 최소화
손실 계수(또는 접선 탄젠트)는 절연 재료에 의해 신호 에너지 중 얼마나 많은 양이 흡수되어 열로 손실되는지를 정량화합니다.
PTFE의 손실 계수는 0.0003~0.0007 정도로 매우 낮습니다. 이는 절연체로서 극도로 효율적임을 의미합니다.
마이크로파 회로 및 동축 케이블과 같은 고주파 응용 분야에서 이러한 최소한의 에너지 손실은 절연체가 가열되는 것을 방지하고 최대 신호 전력이 목적지에 도달하도록 보장합니다.
높은 체적 저항률: 전류 누설 차단
체적 저항률은 재료 자체를 통해 전류가 흐르는 것에 대한 재료의 근본적인 저항을 측정합니다.
체적 저항률이 10¹⁸~10¹⁹ Ohm·cm인 PTFE는 알려진 최고의 전기 절연체 중 하나입니다.
이 특성은 재료 자체를 통해 전류가 거의 누설되지 않음을 보장하여 전기가 의도된 전도 경로에만 엄격하게 국한되도록 합니다.
PTFE의 분자 구조가 핵심인 이유
이러한 뛰어난 특성들은 우연이 아닙니다. 이는 PTFE의 고유한 분자 구조의 직접적인 결과입니다.
대칭과 안정성의 문제
PTFE 분자는 탄소 원자의 긴 사슬로 구성되어 있으며, 이 사슬은 더 큰 불소 원자의 나선형 구조로 완전히 덮여 있습니다.
이러한 고도로 대칭적인 배열은 순 전기적 극성이 없는 분자를 생성합니다. 결과적으로, 이는 지나가는 전기장과 거의 상호 작용하지 않으며, 이것이 낮은 유전율과 손실 계수의 근본적인 이유입니다.
일반적인 함정과 상충 관계
전기적 특성은 뛰어나지만, PTFE가 모든 문제에 대한 해결책은 아닙니다. PTFE를 선택하려면 그 한계를 이해해야 합니다.
기계적 특성
PTFE는 비교적 부드러운 재료이며 지속적인 압력 하에서 시간이 지남에 따라 변형될 수 있는 "크리프" 또는 "콜드 플로우"의 영향을 받습니다. 이는 기계 설계에서 고려되어야 합니다.
가공 및 비용
PTFE는 사출 성형과 같은 기존의 용융 가공 기술을 사용하여 가공할 수 없습니다. 압축 성형 및 소결과 같은 특수 기술이 필요하며, 이는 제조 복잡성과 비용을 증가시킬 수 있습니다.
이러한 이유로 PTFE는 일반적으로 우수한 전기적 또는 화학적 성능이 더 높은 비용과 설계 고려 사항을 정당화하는 응용 분야에 예약됩니다.
응용 분야에 맞는 올바른 선택
올바른 절연체를 선택하는 것은 프로젝트의 특정 요구 사항에 전적으로 달려 있습니다.
- 고주파 신호 무결성(예: RF, 마이크로파)이 주요 관심사인 경우: PTFE는 매우 낮고 안정적인 유전율과 손실 계수 덕분에 종종 최선의 선택입니다.
- 가혹한 환경에서 고전압 절연이 주요 관심사인 경우: 높은 절연 내력과 화학적 불활성의 조합은 전기적 파괴를 방지하기 위해 PTFE를 매우 신뢰할 수 있는 재료로 만듭니다.
- 범용의 저가 응용 분야가 주요 관심사인 경우: PTFE의 프리미엄 성능이 필요한지 평가해야 합니다. 폴리에틸렌이나 PVC와 같은 재료가 충분하고 비용 효율적일 수 있습니다.
궁극적으로 PTFE를 선택하는 것은 다른 재료가 실패할 수 있는 곳에서 타의 추종을 불허하는 전기적 성능과 안정성을 우선시하는 결정입니다.
요약표:
| 특성 | 값 / 범위 | 전자 장치에 대한 중요성 |
|---|---|---|
| 절연 내력 | 50 - 170 kV/mm | 고전압을 견디고 전기적 파괴를 방지 |
| 유전율 | ~2.0 - 2.1 | 고주파 응용 분야에서 신호 무결성 및 속도 보존 |
| 손실 계수 | 0.0003 - 0.0007 | 신호 에너지가 열로 손실되는 것을 최소화 |
| 체적 저항률 | 10¹⁸ - 10¹⁹ Ohm·cm | 우수한 절연 제공, 전류 누설 방지 |
귀하의 중요 전자, 의료 또는 산업 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 PTFE 씰, 라이너, 실험 기구 및 맞춤형 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 초기 프로토타입부터 대량 생산에 이르기까지 귀하의 설계가 PTFE의 우수한 전기적 특성, 내화학성 및 신뢰성으로부터 혜택을 받도록 보장합니다.
오늘 저희 전문가에게 문의하여 당사의 맞춤형 PTFE 솔루션이 귀사 제품의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

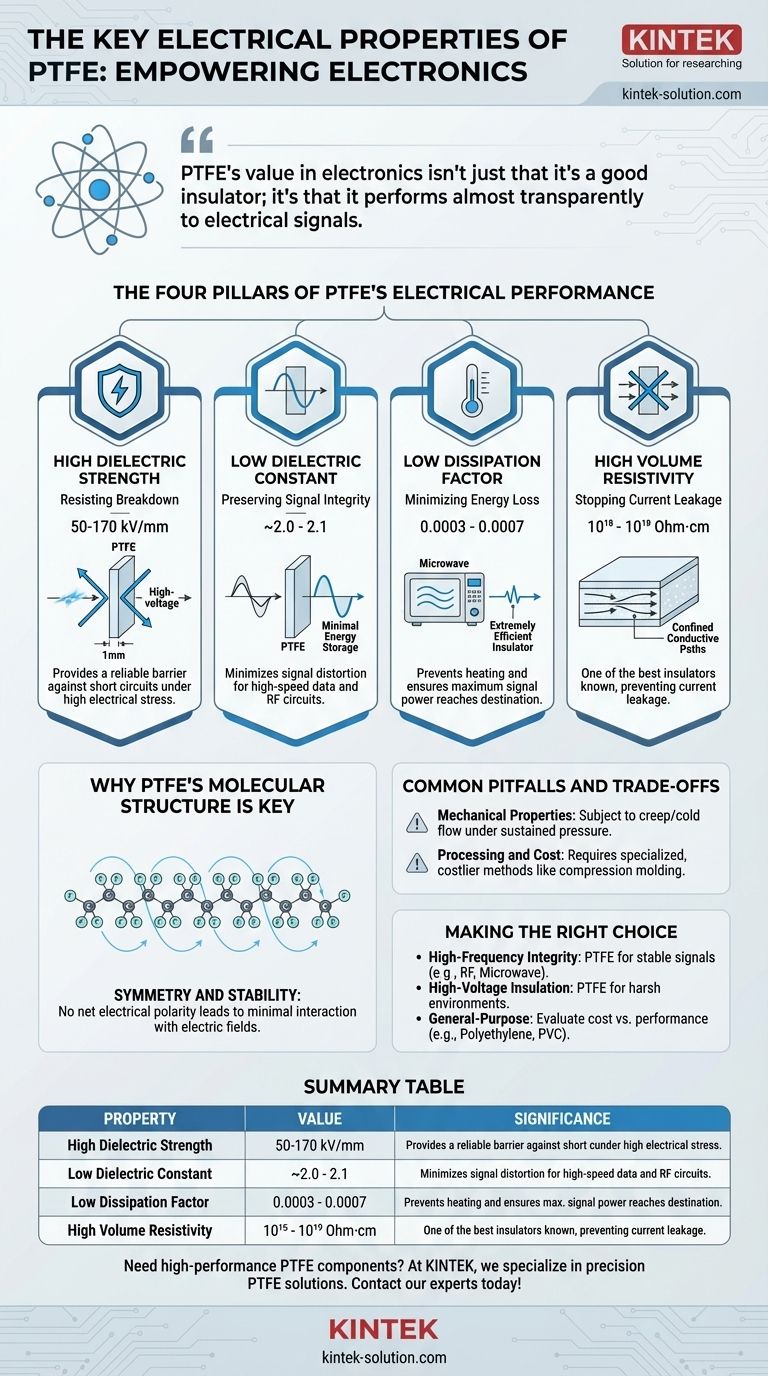

시각적 가이드
