RF 인쇄 회로 기판(PCB)용 PTFE 기반 재료의 주요 구성 요소는 순수한 폴리테트라플루오로에틸렌(PTFE)만이 아닙니다. 대신, 이들은 PTFE 매트릭스, 구조적 보강재 및 특수 필러로 구성된 고급 복합 재료입니다. 보강재는 기계적 강성을 제공하며, 일반적으로 세라믹 분말인 필러는 재료의 최종 전기적 및 열적 특성을 정밀하게 설계하는 데 사용됩니다.
핵심은 단순히 PTFE를 선택하는 것이 아니라 엔지니어링된 복합 재료를 선택하는 것입니다. 진정한 가치는 특정 보강재와 필러 첨가제가 기본 PTFE를 수정하여 고주파 애플리케이션에 필요한 정확한 성능 특성을 달성하는 방식에 있습니다.
세 가지 기본 구성 요소
이러한 재료를 이해하려면 세 가지 핵심 요소로 분해하는 것이 중요합니다. 각 요소는 최종 라미네이트에서 뚜렷하고 중요한 기능을 수행합니다.
PTFE 매트릭스 (기반)
순수 PTFE는 이러한 라미네이트의 기본 폴리머입니다. 고주파 신호에 본질적으로 우수한 특성을 가지고 있기 때문에 선택됩니다.
약 2.1의 매우 낮은 유전 상수(Dk)와 매우 낮은 신호 손실을 제공합니다. 또한 우수한 화학적 불활성과 내습성을 제공하여 신뢰성이 높습니다.
보강재 (골격)
순수 PTFE는 기계적으로 부드럽고 온도 변화에 따라 치수 안정성이 떨어집니다. 보강재는 필요한 구조와 강성을 제공합니다.
이 구성 요소는 종종 직조 유리 또는 마이크로 유리 섬유로, PCB 제조 공정을 견디고 작동 중에 형태를 유지하는 데 필요한 기계적 안정성을 라미네이트에 제공합니다.
필러 (튜닝 노브)
필러는 PTFE 매트릭스에 혼합된 미세 입자(대부분 세라믹)입니다. 이들은 재료의 성능을 사용자 정의하는 가장 중요한 구성 요소입니다.
이러한 첨가제는 유전 상수를 정밀하게 제어하고, 열을 관리하기 위해 열전도율을 높이며, 복합 재료의 전반적인 치수 안정성을 개선하는 데 사용됩니다.
RF 성능에 이러한 구성 요소가 중요한 이유
PTFE, 보강재 및 필러 간의 상호 작용은 회로가 고주파수에서 얼마나 잘 작동하는지를 직접적으로 결정합니다. 엔지니어의 재료 선택은 이러한 효과를 기반으로 한 전략적 결정입니다.
유전 상수(Dk) 제어
순수 PTFE는 Dk가 매우 낮지만, 많은 RF 설계는 회로 크기와 임피던스를 제어하기 위해 더 높고 특정 Dk 값을 요구합니다. 세라믹 필러는 Dk를 넓은 주파수 범위에 걸쳐 정확하고 예측 가능한 값으로 높이고 안정화하는 데 사용되는 주요 도구입니다.
신호 손실(Df) 최소화
PTFE 기반을 사용하는 주된 이유는 본질적으로 낮은 손실 계수(Df), 즉 신호 손실 때문입니다. 보강재와 필러의 종류와 양은 이 낮은 손실 특성을 유지하도록 신중하게 선택되어 회로를 통해 최대 신호 전력이 전송되도록 보장합니다.
열 안정성 보장
고출력 RF 회로는 상당한 열을 발생시킵니다. 특정 세라믹 필러는 재료의 열전도율을 향상시키는 능력 때문에 특별히 선택됩니다. 이를 통해 열이 더 효과적으로 확산 및 방출되어 민감한 부품의 손상을 방지할 수 있습니다.
상충 관계 이해
PTFE 기반 재료를 선택하는 것은 경쟁하는 엔지니어링 우선 순위의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고" 재료는 없으며, 특정 애플리케이션에 적합한 재료만 있을 뿐입니다.
기계적 안정성 대 전기적 순도
직조 유리 보강재를 추가하면 재료의 강성과 제조성이 크게 향상됩니다. 그러나 유리 직조는 Dk에 사소하고 국부적인 변화를 일으킬 수 있으며 순수 세라믹 충전 복합 재료에 비해 전기적 손실을 약간 증가시킬 수 있습니다.
비용 대 성능
더 진보된 세라믹 필러를 사용하고 유리 보강재가 적거나 없는 재료는 가장 일관되고 최고의 전기적 성능을 제공하는 경향이 있습니다. 이러한 성능은 일반적인 유리 강화 라미네이트에 비해 높은 가격으로 제공됩니다.
열팽창 문제
PTFE는 자연적으로 높은 열팽창 계수(CTE)를 가집니다. 필러가 이를 제어하는 데 도움이 되지만, 관리해야 할 중요한 요소입니다. 라미네이트와 구리 도금 사이의 팽창 불일치는 관통 구멍에 스트레스를 주어 장기적인 신뢰성에 영향을 미칠 수 있습니다.
설계에 적합한 복합 재료 선택
최종 선택은 RF 회로의 주요 목표에 전적으로 달려 있습니다.
- 밀리미터파 주파수에서 최대 신호 무결성이 주요 초점인 경우: 가능한 가장 낮은 손실과 가장 균일한 Dk를 달성하기 위해 세라믹 필러가 포함되고 유리 보강재가 최소화되거나 없는 복합 재료를 선택하십시오.
- 크거나 복잡한 보드에 대한 기계적 강성이 주요 초점인 경우: 직조 유리 보강재가 있는 복합 재료는 필수적인 치수 안정성을 제공하지만, 전기적 성능에 미치는 사소한 영향을 고려해야 합니다.
- 고출력 증폭기에서 열 관리가 주요 초점인 경우: 활성 부품에서 열 방출을 개선하도록 설계된 특정 열전도성 세라믹 필러가 있는 재료를 선택하십시오.
이러한 구성 요소를 이해하면 재료 선택이 단순한 선택이 아닌 전략적 엔지니어링 결정으로 바뀝니다.
요약표:
| 구성 요소 | RF PCB 라미네이트에서의 역할 | 주요 영향 |
|---|---|---|
| PTFE 매트릭스 | 낮은 Dk/Df 기반을 제공하는 기본 폴리머 | 뛰어난 신호 무결성, 내화학성 |
| 보강재 | 기계적 강성 제공(예: 유리 섬유) | 제조를 위한 치수 안정성 |
| 필러(세라믹) | 전기적/열적 특성 조정 | 정확한 Dk 제어, 개선된 열 관리 |
고주파 설계를 위한 완벽한 PTFE 복합 재료를 지정할 준비가 되셨습니까?
KINTEK은 씰 및 라이너부터 복잡한 실험실 기구 및 특수 부품에 이르기까지 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 재료 성능이 타협할 수 없는 반도체, 의료 및 실험실과 같은 산업에서 우리의 전문 지식이 중요합니다.
당사는 기계적 안정성, 전기적 순도 및 열 관리 사이의 상충 관계를 탐색하여 RF PCB에 최적의 성능을 달성할 수 있도록 도울 수 있습니다. 프로토타입부터 대량 생산까지 프로젝트 요구 사항에 대해 논의해 봅시다.
오늘 바로 전문가에게 문의하여 시작하십시오.

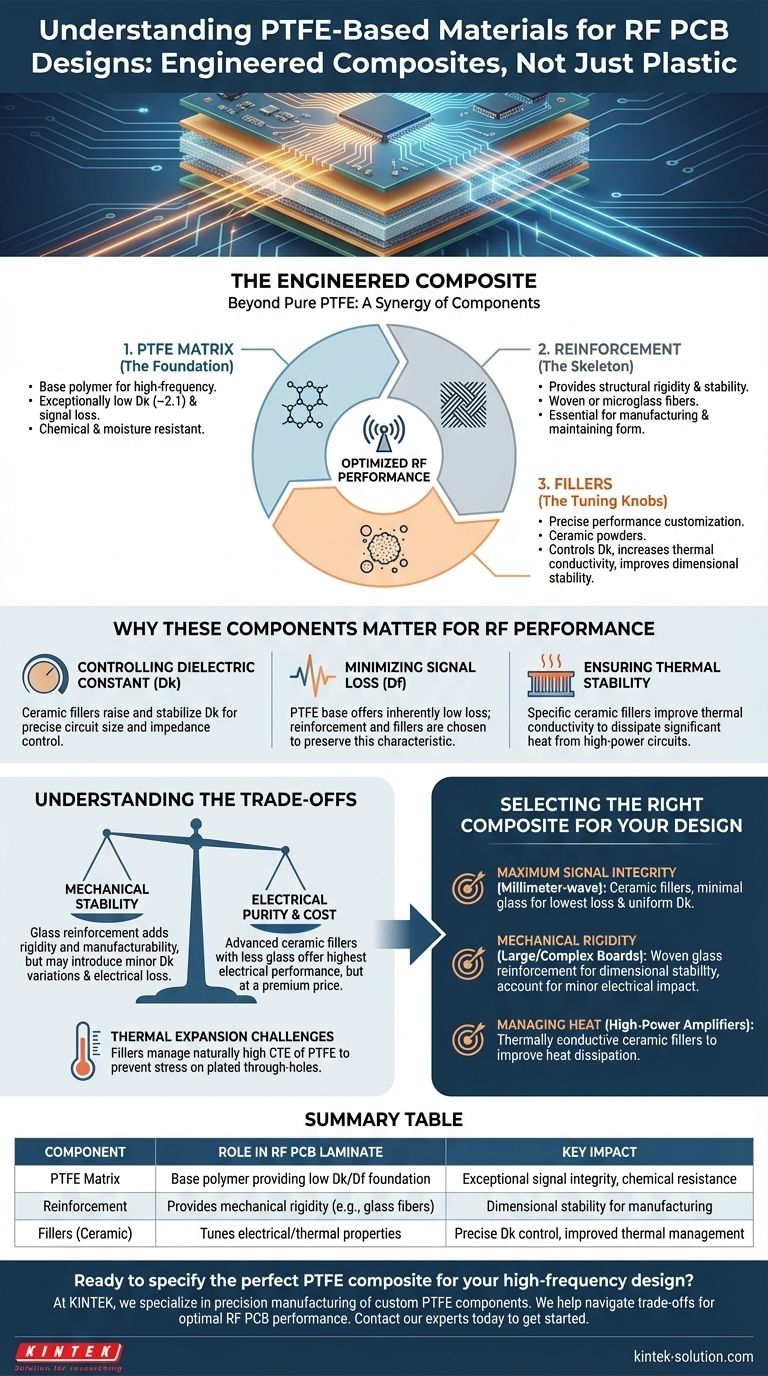

시각적 가이드
