Cnc 가공과 관련된 Ptfe의 재료 특성은 무엇인가요? 정밀도를 위한 부드러움 및 열 관리 마스터하기

CNC 가공 목적으로, PTFE(폴리테트라플루오로에틸렌)에서 가장 관련성이 높은 특성은 낮은 기계적 강도와 강성, 극도로 낮은 마찰 계수, 높은 열팽창률입니다. 이러한 특성으로 인해 이 재료는 부드럽고 미끄러우며 절삭 중 발생하는 열에 매우 민감합니다. PTFE 가공의 성공 여부는 변형, 용융 및 치수 부정확성을 방지하기 위해 이 세 가지 요소를 관리하는 데 전적으로 달려 있습니다.

PTFE 가공의 핵심 과제는 경도가 아니라 부드러움입니다. 압력에 의해 변형되고 열에 의해 팽창하려는 경향이 있으므로 정밀도를 얻기 위해서는 날카로운 공구, 낮은 절삭력, 최소한의 열 발생에 초점을 맞춘 전략이 필요합니다.

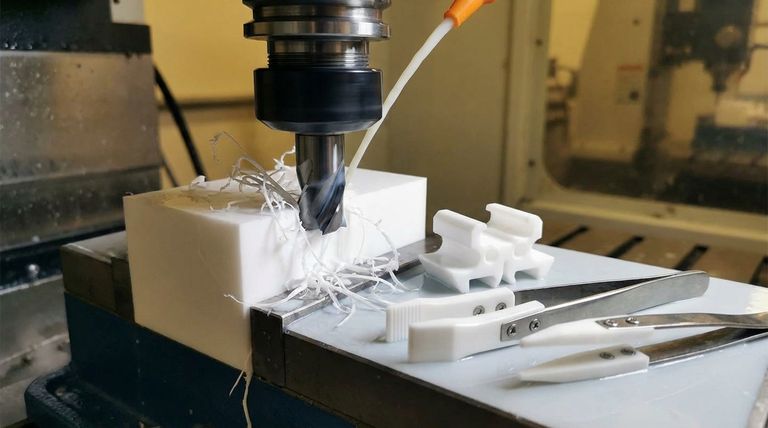

CNC 가공과 관련된 PTFE의 재료 특성은 무엇인가요? 정밀도를 위한 부드러움 및 열 관리 마스터하기

PTFE 가공성을 결정하는 핵심 특성

PTFE에 접근하는 방법을 이해하려면 먼저 절삭 공정에 직접적인 영향을 미치는 특정 특성을 검토해야 합니다. 이러한 특성은 금속은 물론 다른 일반적인 플라스틱의 특성과도 근본적으로 다릅니다.

극도로 낮은 마찰 계수

PTFE는 마찰 계수가 약 0.05~0.1로 매우 미끄럽습니다. 이러한 비점착성은 베어링 및 부싱과 같은 응용 분야에서 선택되는 주된 이유입니다.

가공 중 이 특성은 재료가 절삭 공구에 저항을 거의 제공하지 않음을 의미하지만, 변형 없이 단단히 고정하기 어렵게 만들기도 합니다.

낮은 기계적 강도 및 강성

PTFE는 부드러운 재료입니다. 인장 강도(3,000~5,000 psi)가 낮고 굴곡 탄성률(72,000 psi)이 매우 낮습니다.

이는 압력 하에서 쉽게 구부러지거나 압축되거나 변형됨을 의미합니다. 공격적인 클램핑이나 무딘 공구는 재료를 절삭하기보다 밀어내어 정확도가 떨어지게 됩니다.

높은 열팽창 및 낮은 전도성

PTFE는 가열되면 크게 팽창하며 열을 잘 방출하지 못합니다. 최대 사용 온도는 500°F(260°C)이지만, 그보다 훨씬 낮은 온도에서도 문제가 발생합니다.

절삭 공정에서 발생하는 마찰열이 재료 내부에 갇혀 팽창을 유발합니다. 이로 인해 가공 중 치수가 틀어질 수 있으며, 부품이 냉각되면 수축하여 허용 오차를 벗어날 수 있습니다.

뛰어난 내화학성 및 내열성

PTFE는 공격적인 산을 포함한 대부분의 화학 물질에 대해 사실상 불활성이며 광범위한 온도 범위 (-328°F ~ 500°F)에서 안정적으로 작동합니다.

이것이 실험실 장비 및 산업용 씰에 매우 유용하지만, 표준 화학적 디버링 또는 연마 방법이 효과가 없음을 의미하기도 합니다. 모든 형상은 기계적으로 생성되어야 합니다.

높은 연신율

인장 연신율이 300~500%로 PTFE는 파손되기 전에 상당히 늘어날 수 있습니다.

이러한 "고무 같은" 성질은 공구에 감길 수 있는 길고 가는 칩(chip) 형성을 유발합니다. 또한 깨끗한 전단 작용을 달성하기 위해 극도로 날카로운 공구가 필요함을 뒷받침합니다.

PTFE 가공 시 상충 관계 이해하기

PTFE의 고유한 특성은 이상적인 접근 방식이 즉각적으로 명확하지 않은 몇 가지 문제를 야기합니다. 상충되는 요소를 균형 있게 조절하는 것이 핵심입니다.

상충 관계 1: 작업물 고정 안정성 대 부품 변형

PTFE는 매우 미끄럽기 때문에 단단히 고정해야 합니다. 그러나 부드럽기 때문에 과도한 클램핑 압력은 부품을 찌그러뜨려 첫 번째 절삭 전에 부품을 망가뜨립니다. 해결책은 클램핑 힘을 분산시키기 위해 접촉 면적을 최대화하는 것입니다. 넓은 접촉면을 가진 고정 장치, 선반의 파이 턱(pie jaws) 또는 부품 모양에 맞게 변형되는 맞춤형 소프트 턱을 사용하십시오. 이렇게 하면 낮은 압력으로 단단히 고정할 수 있습니다.

상충 관계 2: 절삭 속도 대 열 관리

알루미늄에 사용되는 속도로 PTFE를 가공하려고 하면 즉시 마찰열이 축적되어 용융, 불량한 표면 조도 및 치수 불안정성을 유발합니다. 속도보다 품질을 우선시해야 합니다. 낮은 절삭 속도와 이송 속도를 사용하여 열 발생을 최소화하십시오. 날카롭고 광택 처리된 초경 공구 또한 마찰을 줄여 열 제어에 더욱 도움이 됩니다.

상충 관계 3: 공구 날카로움 대 버(Burr) 발생

면도날처럼 날카로운 공구는 필수적입니다. 매우 날카로운 절삭날과 높은 여유각은 재료를 깨끗하게 전단합니다.

무디거나 부적절한 공구는 재료를 뚫고 들어가 변형시키며 제거하기 어려운 두꺼운 버를 생성합니다. PTFE의 부드러움과 내화학성으로 인해 디버링은 가공 중에 피해야 할 시간이 많이 걸리는 수동 작업입니다.

응용 분야에 맞는 올바른 선택하기

가공 전략은 부품의 최종 요구 사항에 따라 결정되어야 합니다.

고정밀 부품이 주요 초점인 경우: 매우 낮은 절삭 매개변수, 날카로운 공구 사용, 그리고 부품이 냉각될 시간을 주기 위한 단계별 가공을 통해 열 안정성을 우선시하십시오.
저마찰 표면 생성이 주요 초점인 경우: 광택 처리된 플루트와 플라스틱용으로 설계된 형상을 가진 공구를 사용하여 가공 단계에서 가능한 최고의 표면 조도를 얻으십시오.
식품 등급 또는 의료용 부품이 주요 초점인 경우: PTFE의 불활성이 핵심 특징이므로 화학적 오염을 피하기 위해 건식으로 가공하거나 호환되는 냉각수(순수한 물 등)를 사용하십시오.

궁극적으로 PTFE 가공의 성공은 특성과 싸우는 것이 아니라 존중하는 데서 비롯됩니다.

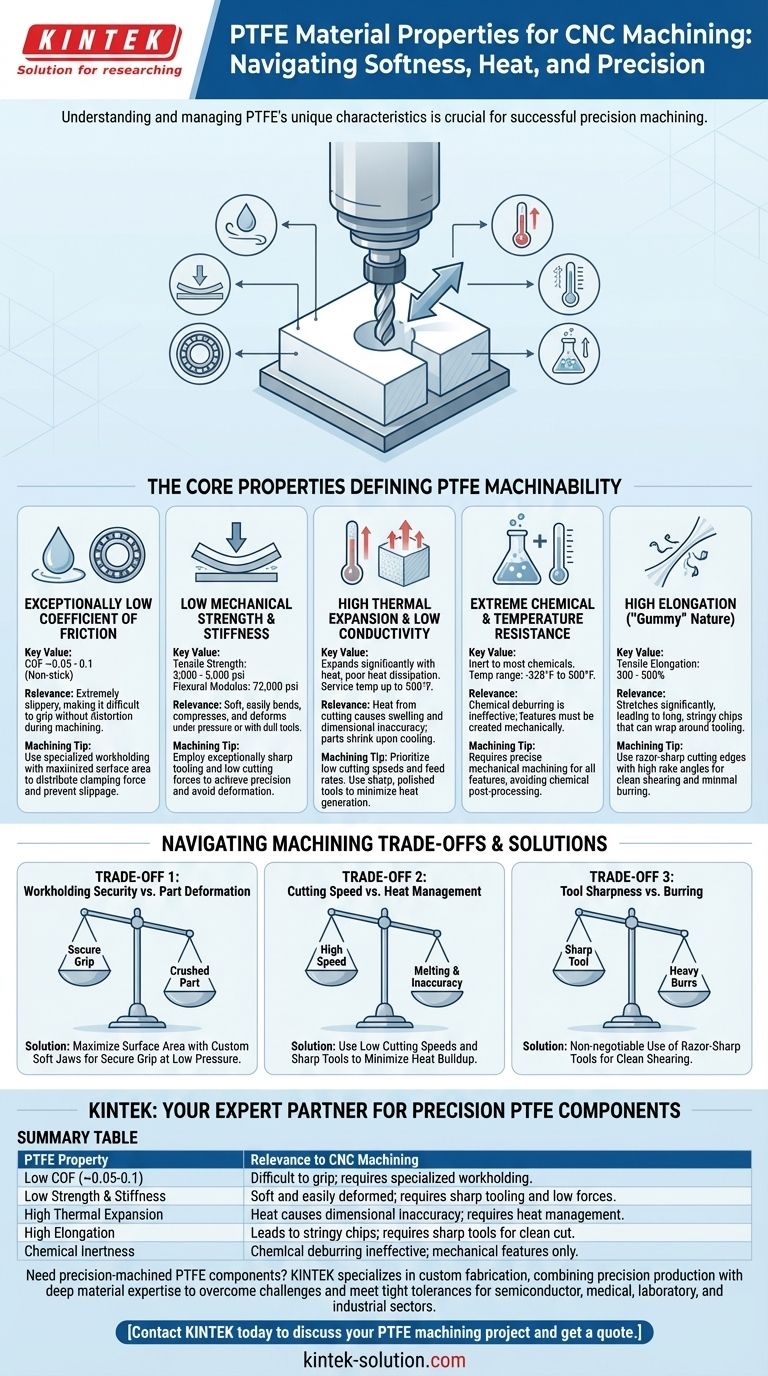

요약표:

주요 PTFE 특성	CNC 가공 관련성
낮은 마찰 계수 (~0.05-0.1)	단단히 고정하기 어려움; 변형 없이 미끄러짐을 방지하기 위해 특수 작업물 고정 장치 필요.
낮은 기계적 강도 및 강성	클램핑 압력이나 무딘 공구에 의해 부드럽고 쉽게 변형됨; 날카로운 공구와 낮은 절삭력 필요.
높은 열팽창 및 낮은 전도성	절삭열로 인해 팽창 및 치수 부정확성 발생; 열 관리를 위해 낮은 속도/이송 속도와 날카로운 공구 필요.
높은 연신율 (300-500%)	가는 칩을 유발; 버 발생을 최소화하기 위해 깨끗한 전단 절삭을 위해 날카로운 공구 필요.
화학적 불활성	표준 화학적 디버링은 비효율적임; 모든 형상은 가공 중 기계적으로 달성되어야 함.
