종종 간과되지만, 와셔는 단순한 액세서리가 아닙니다. 와셔는 기계 조립품에서 세 가지 주요 기능을 수행하는 중요한 엔지니어링 부품입니다. 즉, 나사형 패스너의 하중을 분산하고, 부품 사이의 스페이서 또는 절연체 역할을 하며, 진동으로 인한 조립품의 풀림을 방지하는 데 도움을 줍니다.
와셔의 진정한 목적은 볼트 헤드 아래에 단순히 놓여 있는 것이 아닙니다. 조립품이 하중을 받거나 시간이 지남에 따라 안정적으로 작동하고 스스로 손상되지 않도록 고정된 조인트 내의 힘과 응력을 제어하는 것입니다.
핵심 기능: 클램핑 하중 분산
표준 평 와셔의 가장 기본적인 역할은 힘을 위한 다리 역할을 하는 것입니다. 볼트 헤드나 너트에서 발생하는 고도로 집중된 압력을 더 넓은 표면 영역에 분산시킵니다.
하중 분산이 중요한 이유
조여진 볼트는 매우 작은 영역에 엄청난 양의 클램핑 힘을 생성합니다. 와셔가 없으면 이 힘이 고정되는 재료의 압축 강도를 초과할 수 있습니다.
표면 손상 방지
이러한 하중 분산은 알루미늄, 플라스틱 또는 목재와 같은 부드러운 재료에 고정할 때 특히 중요합니다. 와셔는 볼트 헤드가 표면을 파고들어 손상시키는 것을 방지하여 조인트의 무결성을 손상시킬 수 있습니다.
클램핑 힘 유지
표면 재료가 패스너의 하중으로 손상되거나 변형되면 볼트는 장력(예압이라고 함)을 잃게 됩니다. 이 장력이 조인트를 함께 고정하는 것이므로 예압 손실은 조인트 실패를 의미합니다. 와셔는 이 중요한 힘을 유지하기 위한 안정적인 기반을 보장합니다.
간격 및 절연의 역할
하중 관리 외에도 와셔는 조립품 내에서 부품을 배치하고 보호하는 데 필수적인 역할을 합니다.
정밀 스페이서 역할
많은 설계에서 와셔는 심 또는 스페이서로 사용됩니다. 부품 사이의 거리를 정밀하게 조정하고, 제조 공차의 변화를 수용하거나, 적절한 정렬을 보장할 수 있습니다.
이종 재료 절연
두 가지 다른 금속이 직접 접촉할 때(예: 알루미늄 패널에 강철 볼트), 전류가 형성되어 갈바닉 부식으로 이어질 수 있습니다. 나일론 또는 PTFE로 만들어진 비전도성 와셔는 장벽 역할을 하여 재료를 절연하고 이 파괴적인 과정을 방지할 수 있습니다.
민감한 표면 보호

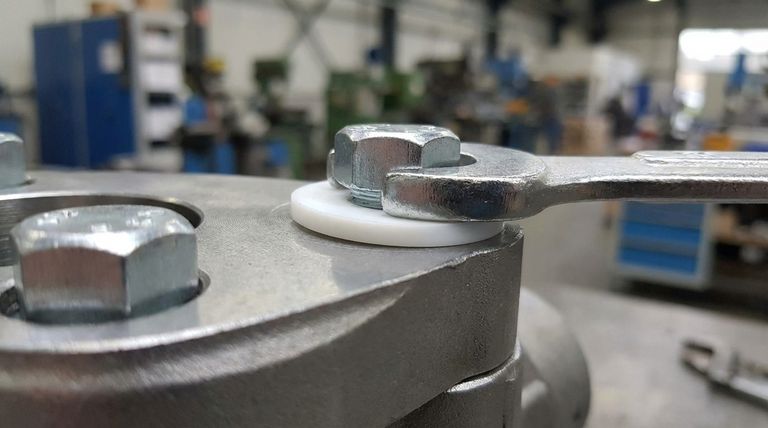

볼트나 너트가 조여질 때 그 표면은 부품과 마찰됩니다. PTFE와 같이 더 부드러운 재료로 만들어진 와셔는 이러한 회전 응력을 흡수합니다. 이는 조립 중 도색되거나 코팅되거나 섬세한 표면이 긁히거나 손상되는 것을 방지합니다.
절충점 및 오해 이해
필수적이지만 와셔의 기능은 종종 오해되어 잘못된 적용으로 이어집니다. 사용되는 와셔 유형은 해결하려는 특정 문제와 일치해야 합니다.
평 와셔의 신화
표준 평 와셔는 하중을 분산하는 데 탁월한 역할을 합니다. 그러나 진동으로 인한 풀림에 대한 저항력은 전혀 제공하지 않습니다. 단순히 패스너를 위한 부드럽고 안정적인 표면을 제공합니다.
분할 "잠금" 와셔의 논란
전통적인 분할 링 "잠금" 와셔는 볼트와 조인트 표면을 파고들어 풀림에 저항하도록 설계되었습니다. 그러나 현대 엔지니어링 분석에 따르면 이러한 와셔는 대부분 비효율적인 것으로 나타났습니다. 파고들면서 표면을 손상시켜 예압 손실을 가속화할 수 있습니다. 이는 바로 해결하려는 문제와 같습니다.
예압이 진정한 해결책입니다
볼트 조인트가 풀리는 것을 방지하는 가장 효과적인 방법은 올바른 볼트 예압을 달성하는 것입니다. 적절한 장력은 조인트를 너무 단단하게 만들어 진동이 풀림으로 이어지는 미세한 미끄러짐을 생성할 수 없게 합니다. 와셔는 그 예압을 달성하고 유지하는 데 도움이 되는 도구이지, 그것을 대체하는 것이 아닙니다.
올바른 와셔 선택 방법
선택은 조인트에 대해 달성해야 할 주요 목표에 따라 결정되어야 합니다.
- 주요 초점이 부드러운 재료를 보호하거나 큰 구멍을 메우는 것이라면: 표준 평 와셔를 사용하여 클램핑 하중을 효과적으로 분산시키십시오.
- 주요 초점이 진동으로 인한 풀림을 방지하는 것이라면: 먼저 적절한 볼트 예압을 달성하고, 웨지 잠금 와셔 또는 화학적 나사 잠금 장치와 같은 최신 잠금 방법을 고려하십시오.
- 주요 초점이 재료를 절연하거나 마감된 표면을 보호하는 것이라면: 나일론 또는 PTFE와 같은 비마모성, 비전도성 재료로 만들어진 와셔를 사용하십시오.
이러한 핵심 기능을 이해함으로써 올바른 와셔를 선택하여 단순한 연결을 견고하고 신뢰할 수 있는 기계 조립품으로 바꿀 수 있습니다.
요약표:
| 기능 | 목적 | 주요 이점 |
|---|---|---|
| 하중 분산 | 클램핑 힘을 더 넓은 영역에 분산 | 표면 손상 방지 및 볼트 예압 유지 |
| 간격/절연 | 거리 조정 또는 재료 분리 | 갈바닉 부식 방지 및 표면 보호 |
| 풀림 방지 | 진동 시 조인트 무결성 유지에 도움 | 신뢰성을 위한 적절한 볼트 장력 보완 |
중요 조립품에 고성능, 비마모성 와셔가 필요하십니까?
이 기사에서 강조했듯이, 올바른 와셔 재료를 사용하는 것은 표면을 보호하고 부품을 절연하는 데 필수적입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 와셔, 씰 및 라이너를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다.
당사의 PTFE 와셔는 탁월한 내식성을 제공하고, 효과적인 절연체 역할을 하며, 조립 및 작동 중 섬세한 표면이 손상되는 것을 방지합니다.
저희는 정밀 생산을 우선시하며, 귀하의 정확한 사양을 충족하기 위해 프로토타입부터 대량 주문까지 맞춤형 제작을 제공합니다.
지금 KINTEK에 문의하여 귀하의 애플리케이션에 대해 논의하고 기계 조립품이 완벽하게 작동하도록 보장하는 신뢰할 수 있는 PTFE 와셔에 대한 견적을 요청하십시오.

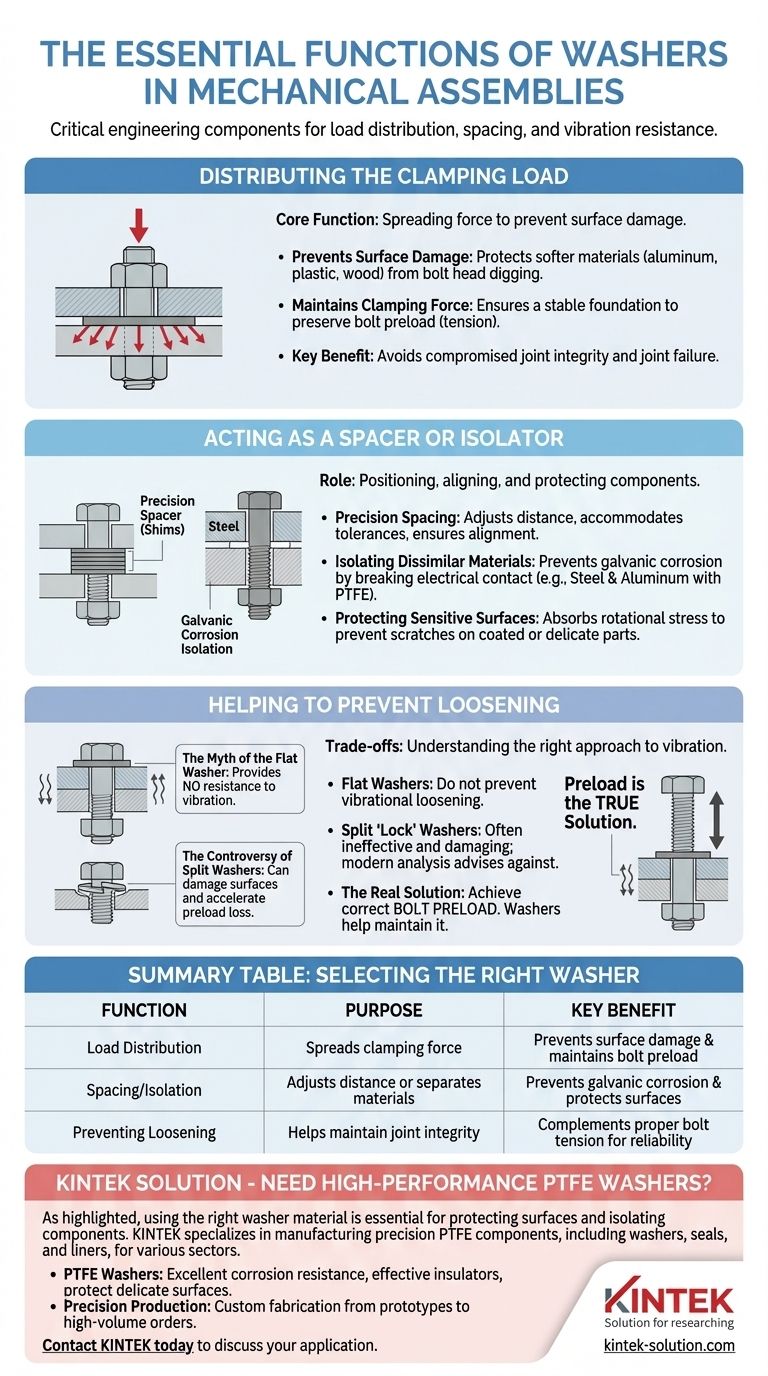

시각적 가이드
