PCB 재료를 선택할 때, PTFE와 FR4 사이의 결정은 근본적인 상충 관계에 달려 있습니다. PTFE(폴리테트라플루오로에틸렌)는 신호 무결성이 중요한 고주파, 고성능 애플리케이션에 필수적이며, FR4는 대다수의 범용 전자 제품을 위한 비용 효율적인 업계 표준입니다. 올바른 선택은 전적으로 특정 주파수, 성능 및 예산 요구 사항에 따라 달라집니다.
잘못된 PCB 재료를 선택하면 신호 손실로 회로 성능이 저하되거나 프로젝트 예산이 불필요하게 증가할 수 있습니다. FR4는 다용성과 저렴한 비용으로 인해 기본 선택이지만, 고주파 애플리케이션의 경우 PTFE의 우수한 전기적 특성은 타협할 수 없습니다.
핵심 차이점: 전기적 성능
한 재료를 다른 재료보다 선택하는 주된 이유는 특히 주파수가 증가함에 따라 전기 신호를 처리하는 방식에 있습니다.
유전율(Dk) 및 신호 무결성
가장 중요한 전기적 특성은 유전율(Dk)입니다. 이는 재료가 전기 에너지를 저장하는 능력을 측정합니다.
PTFE는 일반적으로 약 2.1의 매우 낮고 안정적인 Dk 값을 가집니다. 이 낮은 값은 신호 왜곡과 손실을 최소화하여 전기 신호가 더 빠르고 정확하게 전송되도록 하며, 이는 고주파 회로에 매우 중요합니다.
유리 섬유 강화 에폭시 라미네이트인 FR4는 종종 약 4.5의 더 높은 Dk 값을 가집니다. 이는 많은 애플리케이션에 완벽하게 허용되지만, 무선 주파수(RF) 및 마이크로파 주파수에서 상당한 신호 저하를 초래할 수 있습니다.
대상 주파수 범위
낮은 Dk 값으로 인해 PTFE는 고속 디지털 회로, RF 애플리케이션 및 마이크로파 시스템을 위한 재료 선택입니다.
반대로, FR4는 대부분의 소비자 가전, 산업 제어 및 컴퓨팅 주변 장치를 포함하여 저주파에서 중주파 애플리케이션에 이상적입니다. 신호 무결성 요구 사항이 덜 극단적인 곳에서 안정적인 성능을 제공합니다.
환경 및 열 안정성
전기적 성능 외에도 작동 환경이 재료 선택에 중요한 역할을 합니다.
열 복원력
PTFE는 FR4보다 더 넓은 온도 범위에서 구조적 및 전기적 특성을 유지하는 뛰어난 열 안정성을 보여줍니다. 이는 상당한 열을 발생시키거나 열적으로 까다로운 환경에서 작동하는 애플리케이션에 더 안정적인 선택이 됩니다.
내습성 및 내화학성
PTFE는 화학적으로 비활성이며 수분 흡수율이 매우 낮습니다. 이로 인해 습하거나 부식성이 있는 환경에서 분해에 매우 강하여 항공 우주, 방위 또는 산업 환경의 중요 시스템에 대한 장기적인 신뢰성을 보장합니다.
상충 관계 이해: 비용 및 제조성
성능상의 이점은 재료 가격과 제조 복잡성 모두에서 비용을 수반하는 경우가 거의 없습니다.
비용 요소
이것이 가장 간단한 상충 관계입니다. FR4는 PTFE보다 상당히 저렴합니다. 저렴한 비용과 폭넓은 가용성 덕분에 비용에 민감한 거의 모든 프로젝트에서 기본 선택이 됩니다.
PTFE는 프리미엄 재료이며, 높은 원자재 비용이 주요 고려 사항입니다. 꼭 필요하지 않은 곳에 사용하는 것은 예산 초과의 일반적인 원인입니다.
제조 과제
FR4가 업계 표준인 데는 이유가 있습니다. 작업하기가 쉽습니다. 수십 년간의 공정 최적화를 통해 FR4 보드 제조는 간단하고 빠르며 반복 가능해졌습니다.
그러나 PTFE는 고유한 문제를 제기합니다. 부드러움 때문에 표면 손상이 발생하기 쉬우며 깨끗한 구멍을 만들기 위해 특수 드릴링 기술(예: 고해상도 레이저 드릴링)이 필요합니다.
특수 PTFE 가공
PTFE의 매끄러운 표면에 강력한 구리 접착을 얻으려면 플라즈마 처리와 같은 추가 단계가 필요합니다. 또한, 적층 중 치수 안정성을 제어하기 위해 고온 공정을 신중하게 제어하여 뒤틀림을 방지해야 하며, 이는 제조 주기에 복잡성과 비용을 추가합니다.
애플리케이션에 맞는 올바른 선택
궁극적으로 선택은 프로젝트의 특정 목표에 따라 의도적인 결정이어야 합니다.
- 고주파 성능(RF, 마이크로파, 고속 디지털)에 중점을 두는 경우: 신호 무결성을 보장하고 손실을 최소화하려면 PTFE가 필수적인 선택입니다.
- 비용에 민감한 범용 전자 제품에 중점을 두는 경우: FR4는 성능, 비용 및 제조 용이성의 최상의 균형을 제공하는 업계 표준입니다.
- 애플리케이션이 극한의 온도 또는 가혹한 화학 환경에서 작동하는 경우: PTFE의 우수한 열 및 내화학성은 더 신뢰할 수 있는 옵션입니다.
- 신속한 프로토타이핑 및 표준 제조 공정이 필요한 경우: FR4의 폭넓은 가용성과 쉬운 제작은 상당한 이점을 제공합니다.
재료 선택을 특정 성능, 환경 및 예산 요구 사항과 일치시킴으로써 프로젝트의 기술적 성공과 경제적 효율성을 모두 보장할 수 있습니다.
요약표:
| 요소 | PTFE (폴리테트라플루오로에틸렌) | FR4 (유리 섬유 강화 에폭시) |
|---|---|---|
| 주요 용도 | 고주파, 고성능 (RF, 마이크로파) | 범용, 비용에 민감한 전자 제품 |
| 유전율 (Dk) | 낮음 (~2.1), 신호 무결성을 위한 안정성 | 더 높음 (~4.5), 낮은 주파수에 적합 |
| 열/화학적 안정성 | 우수, 가혹한 환경용 | 양호, 표준 조건용 |
| 비용 및 제조 용이성 | 프리미엄 재료, 복잡한 가공 | 저렴한 비용, 업계 표준, 쉬운 제작 |
귀하의 중요 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료 및 산업 분야를 위한 씰, 라이너 및 맞춤형 실험 기구를 포함한 PTFE 부품의 정밀 제조를 전문으로 합니다. 우리는 귀하가 직면한 재료 문제를 이해하고 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 프로젝트의 성공과 신뢰성을 보장합니다.
오늘 저희 전문가에게 연락하여 당사의 PTFE 솔루션이 귀하 제품의 성능과 내구성을 어떻게 향상시킬 수 있는지 논의하십시오.

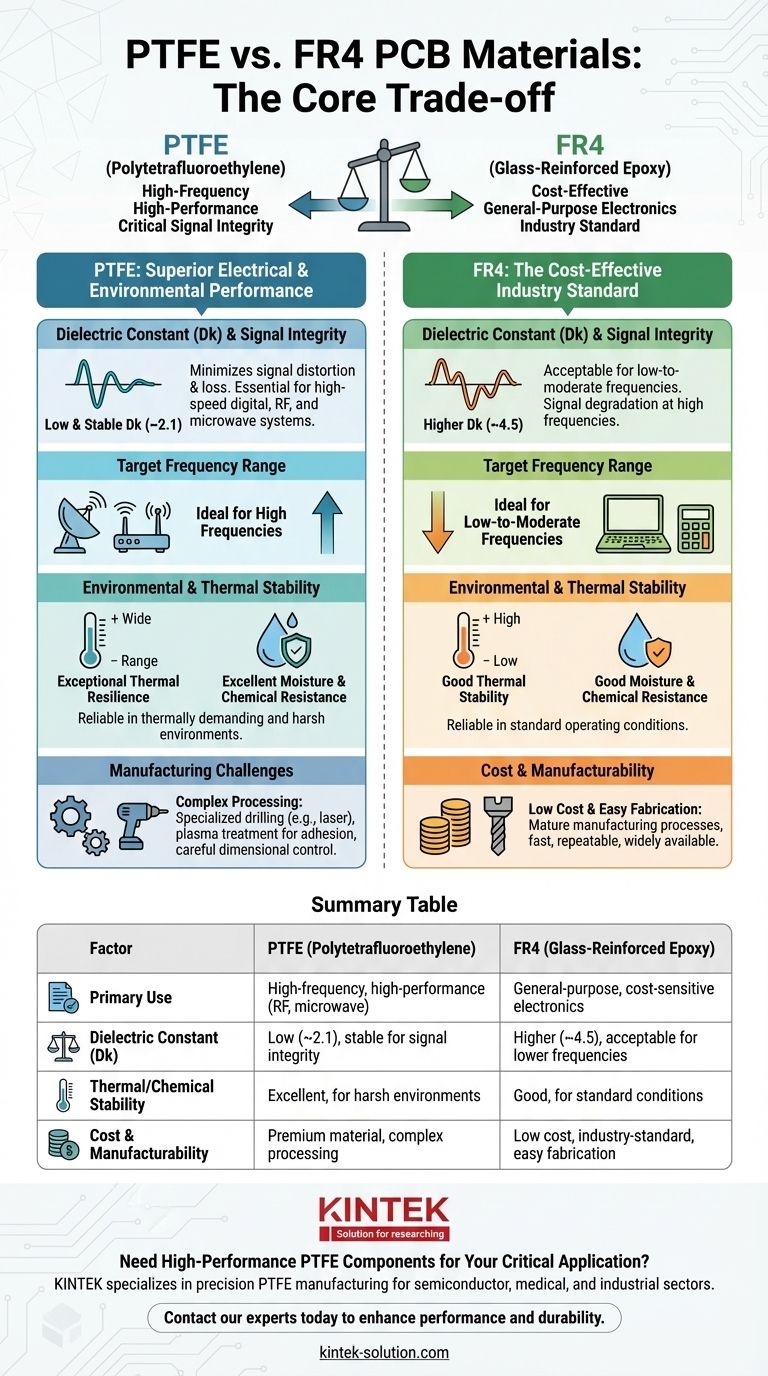

시각적 가이드
