질문에 직접적으로 답변하자면, PTFE 개스킷은 일반적으로 DN15에서 DN2000까지 광범위한 표준 공칭 크기로 제공됩니다. 여기에는 DN25, DN50, DN100과 같은 일반적인 증분을 포함하여 매우 큰 직경의 배관까지 포함됩니다. 그러나 올바른 개스킷을 선택하는 것은 단순히 직경만 고려하는 것 이상을 포함합니다.
PTFE 개스킷의 공칭 치수는 시작점일 뿐입니다. 안정적이고 안전한 씰링은 개스킷의 재료 유형, 두께 및 압력 등급을 특정 응용 분야의 요구 사항과 일치시키는 것만큼이나 중요합니다.
공칭 치수(DN) 이해하기
"DN" 표시는 "Diamètre Nominal"(공칭 직경)을 나타내는 유럽 표준입니다. 이는 공칭 파이프 크기를 나타내며 파이프, 밸브, 플랜지 및 개스킷과 같은 구성 요소를 일치시키는 편리하고 표준화된 방법입니다.
DN이 나타내는 것
DN 값은 밀리미터 단위의 파이프 내경과 대략적으로 일치합니다. 예를 들어, DN50 개스킷은 공칭 보어가 50mm인 파이프의 플랜지에 맞도록 설계되었습니다.
표준 크기 범위
PTFE 개스킷은 모든 표준 플랜지 크기에 맞게 제조됩니다. 전체 범위는 일반적으로 다음을 포함합니다.
- 소구경: DN15, DN20, DN25, DN32, DN40, DN50
- 중구경: DN65, DN80, DN100, DN125, DN150, DN200
- 대구경: DN250, DN300, DN350, DN400, 최대 DN2000
직경 그 이상: 기타 중요 치수
개스킷을 지정하려면 파이프 크기 이상의 것이 필요합니다. 두께와 압력 등급은 성능과 안전에 필수적입니다.
개스킷 두께
두께는 개스킷이 압축되어 플랜지 면의 불규칙성을 채우는 능력에 매우 중요합니다. 표준 두께에는 1mm, 2mm, 3mm, 4mm, 5mm, 6mm가 포함되며 맞춤형 치수도 사용할 수 있습니다.
압력 등급(PN)
"PN"(Pressure Nominal, 공칭 압력) 등급은 개스킷이 상온에서 견딜 수 있도록 설계된 최대 압력(bar)을 나타냅니다. 시스템 요구 사항에 개스킷의 PN 등급을 일치시키는 것이 중요합니다. 일반적인 등급은 PN6, PN10, PN16, PN40, PN63입니다.
올바른 유형의 PTFE 개스킷 선택하기
모든 PTFE가 동일한 것은 아닙니다. 재료 구조는 개스킷의 기계적 특성과 특정 작업에 대한 적합성을 결정합니다.
표준(순수) PTFE
이것은 순수한 비충전 PTFE입니다. 가장 높은 내화학성을 제공하지만 더 부드럽고 하중 하에서 변형되기 쉽습니다. 순도와 화학적 비활성이 최우선인 응용 분야에 가장 적합합니다.
발포 PTFE(ePTFE)
이 재료는 순수 PTFE를 팽창시켜 다공성 섬유 구조를 도입하여 만들어집니다. 이로 인해 개스킷이 훨씬 더 압축성이 뛰어나고 순응성이 좋아져 오래되거나 손상되었거나 불규칙한 플랜지 표면을 밀봉하는 데 이상적입니다.
PTFE 엔벨로프 개스킷
이러한 개스킷은 PTFE 얇은 "엔벨로프"로 감싸인 코어 삽입 재료(압축 섬유와 같은)를 특징으로 합니다. 이 구조는 PTFE 외부층의 우수한 내화학성과 삽입물의 기계적 강도 및 강성을 결합합니다.
상충 관계 이해하기
PTFE는 탁월한 씰링 재료이지만 실패를 방지하기 위해 한계를 이해하는 것이 중요합니다.
크리프 문제
표준 PTFE의 주요 약점은 크리프(creep) 또는 콜드 플로우(cold flow)입니다. 플랜지 볼트의 압축 하중 하에서 재료는 서서히 변형되어 조인트 밖으로 "흐를" 수 있으며, 이는 볼트 토크 손실 및 잠재적인 누출로 이어집니다.
강도와 순응성의 균형
ePTFE 개스킷은 거친 표면에 잘 순응하지만 매우 높은 압력에는 적합하지 않을 수 있습니다. 더 강력한 PTFE 엔벨로프 개스킷은 더 나은 크리프 저항성을 제공하지만 플랜지 불규칙성에 덜 관대합니다.
온도 제한
PTFE는 인상적인 온도 범위를 가지고 있지만, 대략 260°C(500°F)의 최대 사용 온도에 가까워지면 기계적 특성이 저하되기 시작합니다. 이는 크리프 및 씰링 실패의 위험을 증가시킬 수 있습니다.
응용 분야에 맞는 올바른 선택하기
올바른 개스킷을 선택하려면 해당 속성을 작동 환경과 일치시켜야 합니다.
- 극도의 내화학성이 주요 초점인 경우: 순수 PTFE 또는 PTFE 엔벨로프 개스킷은 가장 비활성인 씰링 표면을 제공합니다.
- 오래되거나 불완전한 플랜지를 다루는 경우: 발포 PTFE(ePTFE)는 단단한 씰을 보장하기 위해 최고의 순응성을 제공합니다.
- 시스템에 고압 및 고온이 포함된 경우: 견고한 삽입물이 있는 PTFE 엔벨로프 개스킷은 필요한 기계적 강도와 크리프 저항성을 제공합니다.
- 식품, 음료 또는 제약 산업에 종사하는 경우: PTFE 재료가 순도에 대한 필요한 규제 표준을 준수하는지 확인하십시오.
궁극적으로 올바른 개스킷을 선택하는 것은 전체 시스템의 안전과 무결성을 보장하는 중요한 엔지니어링 결정입니다.
요약표:
| 사양 | 세부 정보 |
|---|---|
| 표준 크기 범위 (DN) | DN15 ~ DN2000 (예: DN25, DN50, DN100, DN200) |
| 일반적인 두께 | 1mm, 2mm, 3mm, 4mm, 5mm, 6mm |
| 일반적인 압력 등급 (PN) | PN6, PN10, PN16, PN40, PN63 |
| 재료 유형 | 순수 PTFE, 발포 PTFE(ePTFE), PTFE 엔벨로프 개스킷 |
| 주요 고려 사항 | 공칭 치수는 시작점일 뿐이며, 안전한 씰링을 위해서는 재료 및 압력 등급이 중요합니다. |
응용 분야에 맞는 완벽한 씰 보장
올바른 PTFE 개스킷을 선택하는 것은 시스템의 안전과 무결성에 매우 중요합니다. KINTEK에서는 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 개스킷, 라이너 및 실험실 기구를 포함한 고정밀 PTFE 부품을 제조합니다.
화학 물질에 강한 순수 PTFE부터 불완전한 플랜지를 위한 순응성 ePTFE에 이르기까지 재료 선택의 복잡성을 탐색하고 프로토타입부터 대량 주문까지 맞춤 제작을 지원할 수 있습니다.
귀하의 정확한 요구 사항에 맞춰진 안정적이고 고성능의 솔루션을 얻으십시오. 상담을 위해 지금 바로 당사 전문가에게 문의하십시오.

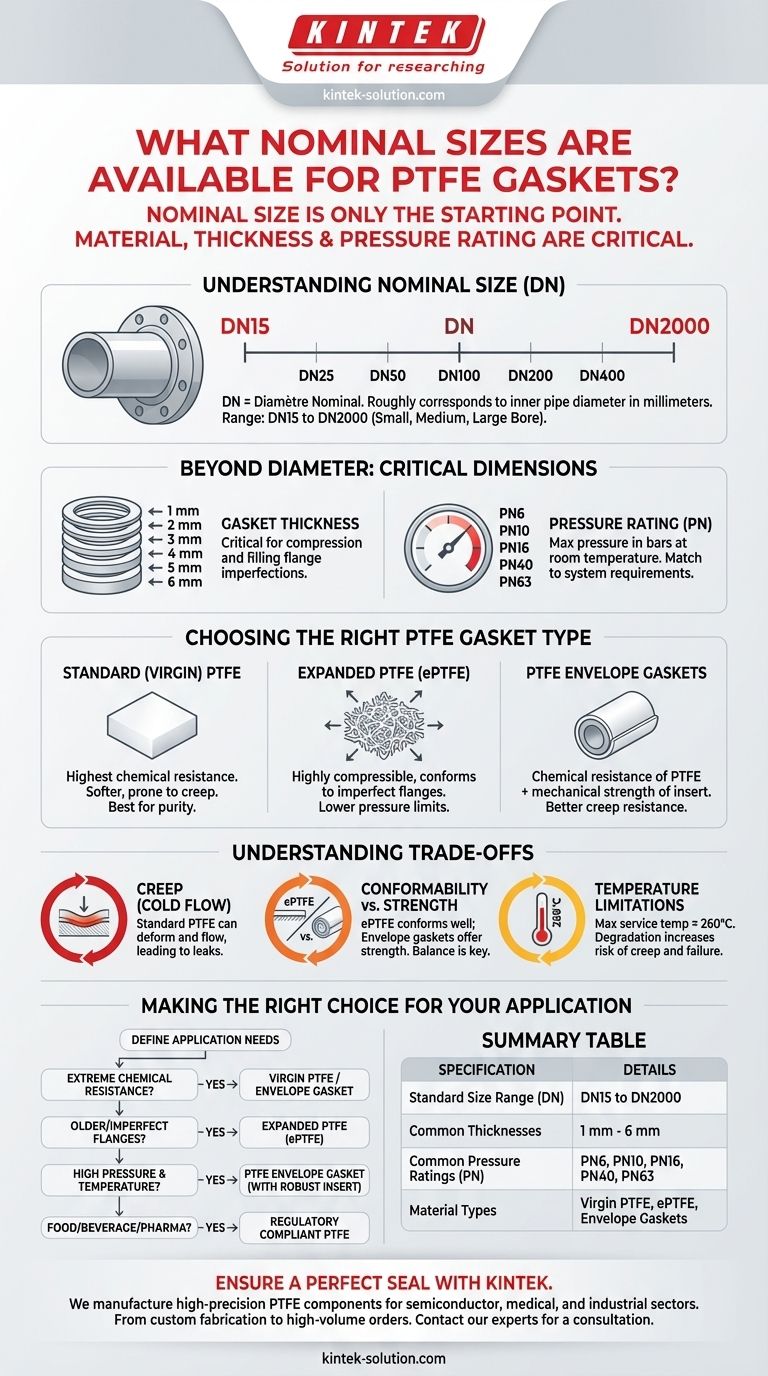

시각적 가이드
