가공 후 공정 중 Ptfe 표면 조도를 개선할 수 있는 방법은 무엇입니까? 부품에 흠잡을 데 없는 마감을 달성하십시오

가공된 PTFE 부품의 표면 조도를 개선하기 위해, 가장 효과적인 후처리 방법은 기계적 연마, 미세 연마 화합물을 사용한 버핑 및 비드 블라스팅입니다. 이러한 기술은 초기 절단 공정으로 인해 발생할 수 있는 거칠거나 찢어진 표면을 다듬어 부품의 최종 품질과 외관을 크게 향상시키는 데 사용됩니다.

PTFE의 고유한 부드러움은 가공 중 찢어지거나 버(burr)가 생기기 쉽습니다. 우수한 마감의 핵심은 후처리뿐만 아니라 연마나 블라스팅을 시작하기 전에 표면 결함을 최소화하기 위해 초기 가공을 최적화하는 데 있습니다.

PTFE 표면 마감이 독특한 이유

재료의 특성을 이해하는 것이 고품질 마감을 달성하기 위한 첫 번째 단계입니다. PTFE는 가공 중 금속이나 단단한 플라스틱과는 다르게 거동합니다.

PTFE의 부드러움과 "끈적한" 특성

PTFE는 매우 부드러운 재료입니다. 절단 시 깨끗한 칩을 생성하는 대신 찢어지거나, 번지거나, 버(burr)를 생성하는 경향이 있습니다. 이것이 기계에서 바로 매끄럽고 결함 없는 표면을 얻기 어려운 주된 이유입니다.

높은 열팽창

이 재료는 열팽창 계수가 높고 열전도율이 낮습니다. 절삭 공구로 인한 마찰은 열을 발생시키는데, 이 열이 빠르게 방출되지 않아 가공 중 재료가 팽창하고 냉각되면서 수축하여 치수 정확도와 표면 품질을 망칠 수 있습니다.

목표: 거친 찢김이 아닌 깨끗한 전단

효과적인 PTFE 가공 및 마감은 재료를 깨끗하게 전단하는 것을 목표로 합니다. 이를 위해서는 재료를 밀어 변형시키는 대신 뚫고 자를 수 있도록 매우 날카로운 공구와 신중하게 제어된 매개변수가 필요합니다.

가공 후 공정 중 PTFE 표면 조도를 개선할 수 있는 방법은 무엇입니까? 부품에 흠잡을 데 없는 마감을 달성하십시오

효과적인 가공 후 마감 기술

초기 가공이 완료되면 표면을 다듬기 위해 여러 가지 방법을 사용할 수 있습니다.

기계적 연마 및 버핑

이것은 매끄럽고 종종 광택 있는 마감을 만드는 가장 일반적인 방법입니다. 연마재와 함께 부드러운 펠트 패드나 버핑 휠을 사용하는 것을 포함합니다.

초미세 연마 화합물 또는 다이아몬드 페이스트는 표면을 높은 수준으로 다듬는 데 매우 효과적입니다.

비드 블라스팅

이 공정은 압축 공기로 추진되는 유리 비드와 같은 미세한 재료를 사용하여 표면에 충격을 줍니다. 광택 마감을 만들지는 않습니다.

대신, 비드 블라스팅은 균일하고 반사되지 않는 무광택 질감을 생성합니다. 이는 광택보다 일관성이 더 중요한 응용 분야와 부품 전체의 미세한 가공 자국을 제거하는 데 이상적입니다.

레이저 에칭

일반적인 평활화에는 덜 일반적이지만, 레이저 에칭은 PTFE 부품 표면에 특정하고 제어된 질감을 부여하는 데 사용될 수 있습니다. 이것은 일반적으로 특수 응용 분야를 위해 예약되는 고정밀 방법입니다.

상충 관계 및 함정 이해하기

PTFE의 후처리는 위험이 없는 것은 아닙니다. 잘못된 접근 방식은 부품을 쉽게 손상시킬 수 있습니다.

과열의 주요 위험

이것은 제어해야 할 가장 중요한 요소입니다. 공격적인 연마나 버핑으로 인한 마찰은 PTFE 표면을 녹이거나 변형시키기에 충분한 열을 빠르게 발생시킬 수 있습니다. 이는 부품과 재료 특성을 영구적으로 손상시킵니다.

모든 기계적 연마 공정 중에는 항상 낮은 속도와 약한 압력을 사용하십시오.

연마재 오염

PTFE는 매우 부드럽기 때문에 연마 화합물이나 연마 패드의 입자가 표면에 박힐 수 있습니다. 이는 순도가 중요한 의료, 반도체 또는 식품 등급 응용 분야에 사용되는 부품의 경우 주요 문제가 될 수 있습니다.

광택 마감 대 무광 마감

기술을 원하는 결과와 일치시키는 것이 필수적입니다. 연마는 미세 수준에서 표면을 매끄럽게 하여 광택 마감을 만듭니다. 비드 블라스팅은 미세한 구멍의 균일한 패턴을 생성하여 무광 마감을 만듭니다. 구성 요소 요구 사항에 맞는 방법을 선택하십시오.

첫 번째 원칙: 초기 가공 최적화

우수한 표면 조도를 보장하는 가장 좋은 방법은 주요 가공 작업 중에 이를 생성하는 것입니다. 이렇게 하면 공격적이고 위험한 후처리 필요성이 최소화됩니다.

공구 선택이 중요합니다

높은 여유각과 상당한 여유를 가진 매우 날카로운 탄화물 팁 공구만 사용하십시오. 무디거나 부적절하게 연마된 공구는 재료를 찢어 좋지 않은 마감을 보장합니다.

속도와 이송 속도의 균형

목표는 과도한 열을 발생시키지 않으면서 재료를 깨끗하게 절단하는 것입니다. 이를 위해서는 일반적으로 높은 절삭 속도(분당 200-500 표면 피트)와 적절한 이송 속도(회전당 0.002-0.010인치)를 사용하여 공구가 지속적으로 새로운 재료로 이동하도록 해야 합니다.

냉각수의 역할

충분한 양의 냉각수 사용은 필수적입니다. 이는 두 가지 목적을 수행합니다. 절삭 날을 윤활하여 재료가 공구에 달라붙는 것을 방지하고, 열을 제거하여 열팽창과 녹는 것을 방지합니다.

클램핑 압력 및 안정성

공작물을 고정하기 위해 최소한의 클램핑 압력을 가하십시오. 과도한 압력은 부드러운 PTFE를 쉽게 변형시켜 치수 부정확성을 초래합니다. 진동은 나쁜 표면 조도에 기여하므로 설정이 단단한지 확인하십시오.

응용 분야에 맞는 올바른 선택하기

최종 목표가 마감 전략을 결정합니다.

고광택, 거울과 같은 표면을 얻는 데 중점을 둔 경우: 다이아몬드 페이스트를 사용한 기계적 연마가 최선의 방법이지만, 낮은 속도와 약한 압력으로 열을 세심하게 제어해야 합니다.
균일하고 반사되지 않는 무광 마감을 얻는 데 중점을 둔 경우: 비드 블라스팅이 가장 효과적이고 반복 가능한 공정입니다.
애초에 표면 결함을 방지하는 데 중점을 둔 경우: 날카로운 공구와 효과적인 냉각으로 가공 매개변수를 최적화하는 것을 우선시하면 어떤 후처리 필요성도 크게 줄어들 것입니다.

PTFE의 가공 및 마감을 단일하고 연결된 공정으로 취급함으로써 최종 부품의 품질과 성능에 대한 완전한 제어권을 얻을 수 있습니다.

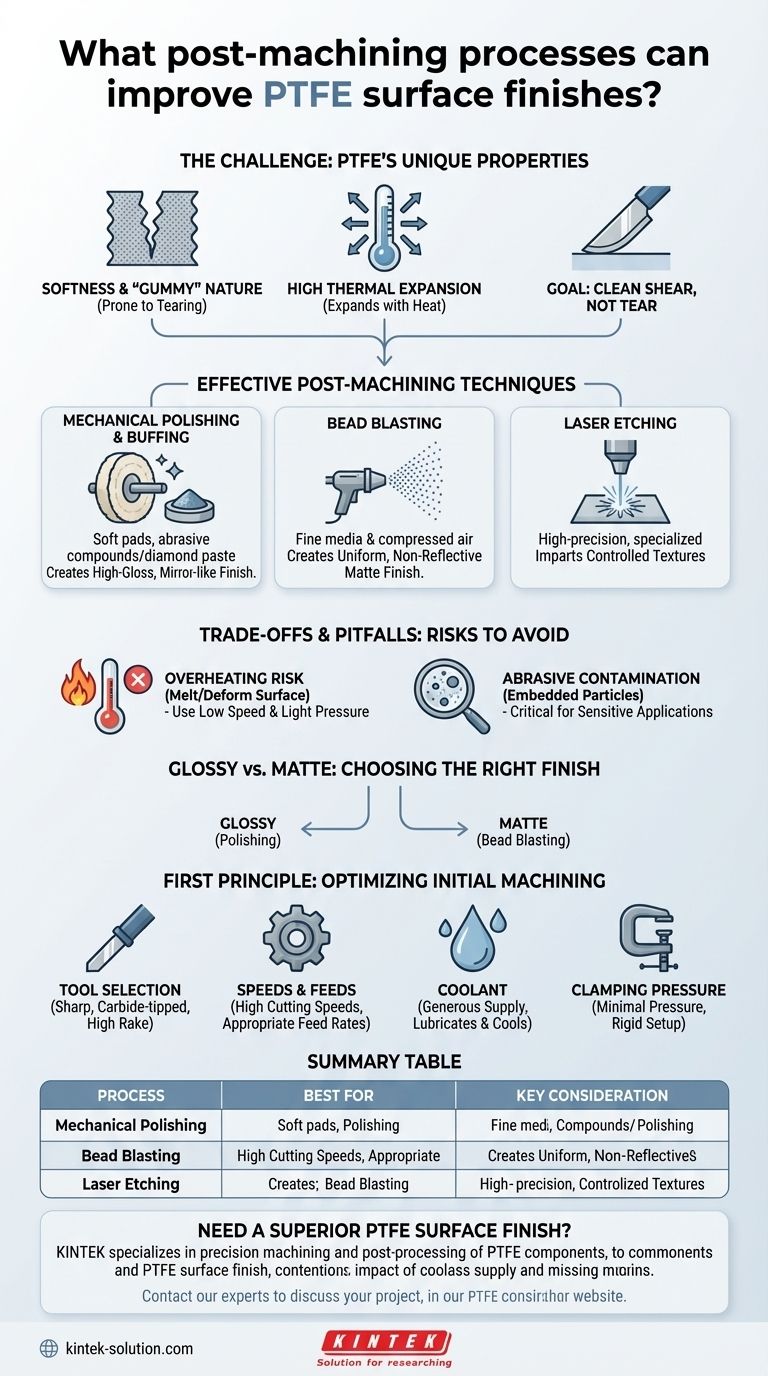

요약표:

가공 후 공정	최적의 용도	주요 고려 사항
기계적 연마 및 버핑	고광택, 거울 같은 마감	과열 위험; 저속/약한 압력 사용
비드 블라스팅	균일하고 반사되지 않는 무광 마감	일관성과 미세한 자국 제거에 이상적
레이저 에칭	특정하고 제어된 질감 부여	고정밀; 특수 응용 분야용

응용 분야를 위한 우수한 PTFE 표면 조도가 필요하십니까?

반도체, 의료 및 실험실 장비와 같은 까다로운 산업에서 성능을 위해 PTFE 부품의 흠잡을 데 없는 마감을 달성하는 것이 중요합니다. KINTEK은 씰, 라이너 및 맞춤형 실험실 기구를 포함하여 PTFE 부품의 정밀 가공 및 후처리를 전문으로 합니다. 우리는 PTFE 가공의 고유한 문제를 이해하고 프로토타입부터 대량 주문까지 응용 분야에서 요구하는 정확한 표면 품질을 제공하기 위해 최적화된 기술을 사용합니다.

오늘 저희 전문가에게 연락하여 프로젝트에 대해 논의하고 저희가 PTFE 부품의 품질과 성능을 어떻게 향상시킬 수 있는지 알아보십시오.
