Ptfe 와셔는 어떤 모양과 형태로 제공됩니까? 표준 원형부터 맞춤형 프로파일까지

표준 원형 외에도, PTFE 와셔는 사각형, 육각형 및 직사각형 형태를 포함하여 광범위한 모양으로 제공됩니다. 이 재료의 진정한 다재다능함은 다이 커팅 및 워터젯 커팅과 같은 제조 공정에서 비롯되며, 이를 통해 특정 응용 분야에서 요구되는 거의 모든 맞춤형 2차원 프로파일로 생산할 수 있습니다.

PTFE 와셔의 모양이 제한적인 경우는 거의 없습니다. 원형 와셔가 가장 일반적이지만, 시트 재료의 쉬운 가공성 덕분에 재료 효율성 극대화부터 비표준 조립품에 맞추는 것까지 특정 엔지니어링 문제를 해결하기 위해 형태를 조정할 수 있습니다.

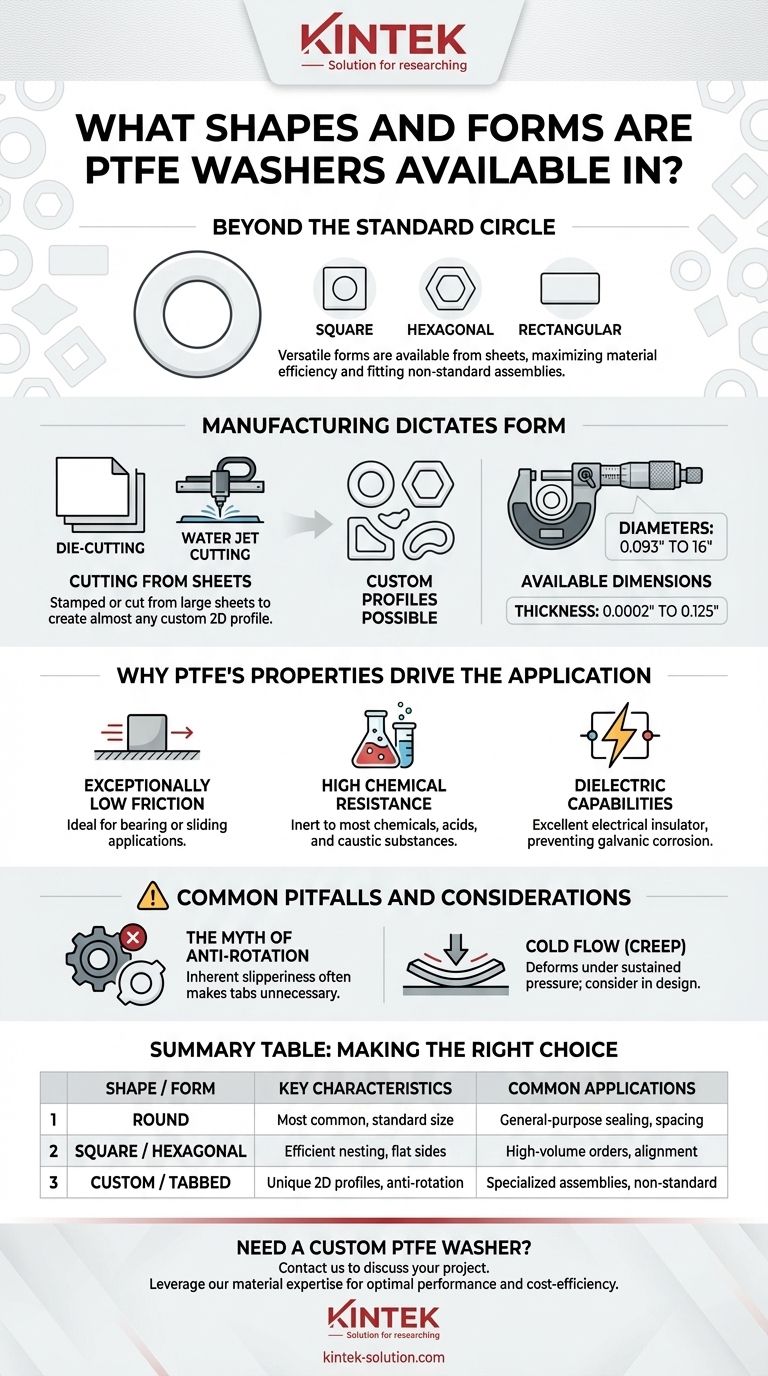

PTFE 와셔는 어떤 모양과 형태로 제공됩니까? 표준 원형부터 맞춤형 프로파일까지

표준 대 맞춤형 모양

PTFE 와셔의 형상은 의도된 기능과 조립의 제약 조건에 따라 결정됩니다. 간단한 원형이 대부분의 문제를 해결하지만, 다른 모양은 뚜렷한 이점을 제공합니다.

흔히 사용되는 원형 와셔

이것은 가장 일반적인 형태로, 볼트나 나사 머리 아래에서 일반적인 밀봉, 간격 유지 및 베어링 응용 분야에 사용됩니다.

사각형, 직사각형 및 육각형

이러한 모양은 주로 두 가지 이유로 지정됩니다. 첫째, 생산 시 PTFE 재료 시트에 더 효율적으로 중첩될 수 있어 대량 주문 시 폐기물과 비용을 줄일 수 있습니다. 둘째, 평평한 면이 다른 구성 요소와 맞물려 회전을 방지하거나 특정 하우징 내에서 정렬될 수 있습니다.

맞춤형 및 탭형 디자인

고도로 전문화된 응용 분야의 경우, 고유한 기능을 가진 와셔를 생산할 수 있습니다. 탭 또는 "귀"를 추가하여 해당 슬롯에 고정되도록 하여 기계적 회전 방지 기능을 제공할 수 있습니다. 그러나 PTFE의 극도로 낮은 마찰 계수 덕분에 와셔가 묶일 가능성이 낮아 이 기능이 불필요한 경우가 많습니다.

제조가 형태를 결정하는 방법

모양의 가능성은 PTFE 와셔가 만들어지는 방식의 직접적인 결과입니다. 이들은 일반적으로 성형되지 않고 대신 반가공된 시트나 플레이트에서 절단됩니다.

시트에서 절단

다이 커팅, 워터젯 커팅 및 플래시 커팅과 같은 공정이 대형 PTFE 시트에서 와셔 모양을 스탬프하거나 절단하는 데 사용됩니다. 이 제조 방식은 맞춤형 2D 프로파일을 만들 수 있고 경제적으로 만드는 요인입니다.

사용 가능한 치수

이 프로세스를 통해 엄청난 범위의 크기를 사용할 수 있습니다. 와셔는 일반적으로 직경이 0.093인치에서 16인치, 두께가 매우 얇은 0.0002인치에서 0.125인치로 제공됩니다.

PTFE의 특성이 응용 분야를 주도하는 이유

모양에 관계없이 PTFE 와셔를 사용하기로 결정하는 것은 재료의 고유한 특성 조합에 의해 주도됩니다. 이러한 특성을 이해하는 것이 재료를 올바르게 활용하는 데 중요합니다.

극도로 낮은 마찰

PTFE는 알려진 재료 중 가장 미끄러운 재료 중 하나이므로 두 표면 사이의 마찰을 줄여야 하는 베어링 또는 슬라이딩 응용 분야에 이상적인 선택입니다.

높은 내화학성

이 재료는 대부분의 화학 물질, 산 및 부식성 물질에 대해 불활성입니다. 이로 인해 PTFE 와셔는 금속이나 다른 플라스틱이 빠르게 열화되는 부식성이 강한 환경에서 필수적입니다.

유전 특성

PTFE는 우수한 전기 절연체입니다. 이 재료로 만든 와셔는 패스너를 섀시에서 절연하거나 이종 금속 간의 갈바닉 부식을 방지하는 데 사용됩니다.

일반적인 함정과 고려 사항

다재다능하지만 PTFE에는 모든 설계에서 고려해야 할 특정 동작이 있습니다. 이를 무시하면 구성 요소 고장으로 이어질 수 있습니다.

회전 방지 신화

PTFE 와셔에 탭을 추가하여 회전을 방지하는 것은 종종 불필요한 설계 선택입니다. 재료의 고유한 미끄러움은 패스너를 조이는 동안 회전할 만큼 충분한 마찰을 일으킬 가능성이 매우 낮다는 것을 의미합니다.

콜드 플로우 (크리프)

PTFE의 중요한 특성은 지속적인 압력 하에서 "크리프" 또는 콜드 플로우되는 경향이 있다는 것입니다. 너무 많은 압축 하중을 가하면 와셔가 시간이 지남에 따라 서서히 변형되어 볼트 예압 손실과 느슨한 연결로 이어질 수 있습니다. 이는 설계 단계에서 주요 고려 사항이어야 합니다.

목표에 맞는 올바른 선택

응용 분야의 주요 목표에 따라 와셔 모양과 디자인을 선택하십시오.

일반적인 간격 유지 또는 밀봉에 중점을 두는 경우: 표준 원형 평면 와셔가 가장 비용 효율적이고 널리 사용 가능한 솔루션입니다.
대량 생산에서 비용 최소화에 중점을 두는 경우: 제조 중 재료 중첩을 더 효율적으로 할 수 있는 사각형 또는 육각형 모양에 대해 문의하십시오.
비표준 조립품 장착에 중점을 두는 경우: 워터젯 또는 플래시 커팅을 활용하여 설계의 기하학적 제약 조건과 완벽하게 일치하는 완전 맞춤형 프로파일을 만드십시오.

궁극적으로 이러한 옵션을 이해하면 고유한 설계 요구 사항에 완벽하게 적합한 PTFE 구성 요소를 지정할 수 있습니다.

요약표:

모양/형태	주요 특성	일반적인 응용 분야
원형	가장 일반적, 표준 크기	볼트/나사 아래 일반적인 밀봉, 간격 유지, 베어링
사각형/직사각형/육각형	효율적인 재료 중첩, 평평한 면으로 회전 방지	대량 주문, 비용 절감, 하우징 정렬
맞춤형/탭형 디자인	고유한 2D 프로파일, 회전 방지 기능	특수 조립품, 비표준 기하학적 제약 조건
