고주파 RF 시스템에서 재료 성능은 단순한 세부 사항이 아니라 전체 설계의 기반입니다. 세라믹 강화 라미네이트가 선호되는 이유는 엔지니어링된 특성이 기존 유리 직조 재료에 비해 우수한 전기적 안정성, 열 관리 및 기계적 신뢰성을 제공하여 고주파 신호 전파의 고유한 문제를 직접적으로 해결하기 때문입니다.
세라믹 강화 라미네이트를 선택하는 핵심 이유는 일관성을 추구하는 것입니다. 유리 섬유의 예측 불가능한 "직조 효과(weave effect)"를 제거하고 균일한 재료 특성을 제공함으로써 RF 엔지니어는 모델링된 대로 정확하게 작동하는 회로를 설계할 수 있으며, 이는 고주파수에서 성능에 매우 중요합니다.
기존 유리 직조 기판의 문제점
세라믹 보강재의 이점을 이해하기 전에, RF 및 마이크로파 주파수에서 중요해지는 직조 유리 강화 FR-4와 같은 기존 재료의 고유한 한계를 이해하는 것이 필수적입니다.
일관성 없는 유전 상수(Dk)
표준 PCB 기판은 유리 섬유의 직조를 사용합니다. 이 패턴은 신호 트레이스가 유리 번들 위를 가로지르는 미세 영역과 번들 사이의 수지로 채워진 틈 위를 지나는 영역을 만듭니다.
이러한 변화는 유전 상수(Dk)의 국부적인 변화를 일으키며, 이는 "직조 효과(weave effect)"로 알려진 현상입니다. 고주파수에서 이러한 불일치는 신호 타이밍과 임피던스를 왜곡하여 전반적인 성능을 저하시킬 수 있습니다.
비등방성 재료 특성
직조 유리 구조는 비등방성(anisotropic)입니다. 즉, 기계적 및 열적 특성이 X, Y, Z 축에서 다릅니다. 이는 특히 다층 보드 전체에서 열 방출이나 기계적 응력을 관리할 때 설계를 복잡하게 만듭니다.
세라믹 보강재가 핵심 RF 문제를 해결하는 방법
세라믹 강화 라미네이트는 수지 시스템 내에 미세한 세라믹 입자를 균일하게 분산시켜 이러한 문제를 극복합니다. 이는 RF 신호를 위한 균일하고 예측 가능하며 고성능의 매체를 생성합니다.
타의 추종을 불허하는 유전율 안정성
주요 장점은 균질하고 등방성(homogeneous and isotropic)인 재료라는 것입니다. 세라믹 충전재가 균일하게 분산되어 있기 때문에 유전 상수는 방향이나 위치에 관계없이 보드 전체에서 일관되게 유지됩니다.
이는 직조 효과를 제거하여 전송선이 예측 가능하고 안정적인 임피던스를 갖도록 보장합니다. 이는 필터, 커플러 및 고주파 안테나 피드와 같은 민감한 애플리케이션에는 필수적인 요소입니다.
우수한 열전도율(Tc)
전력 증폭기와 같은 고출력 RF 부품은 상당한 열을 발생시킵니다. 세라믹 충전재는 유리나 수지보다 훨씬 높은 열전도율(thermal conductivity)을 가지므로 이러한 부품에서 열을 효율적으로 빼내어 보드를 통해 방출할 수 있습니다.
이 향상된 열 관리는 능동 장치의 신뢰성과 성능을 높여 과열로 인한 고장을 방지합니다.
기계적 안정성 및 낮은 CTE
세라믹은 우수한 치수 안정성을 제공합니다. 중요한 속성은 구리(copper)의 특성과 매우 가깝게 일치하도록 엔지니어링될 수 있는 낮은 열팽창 계수(CTE)입니다.
보드가 가열되고 냉각될 때 라미네이트와 구리 트레이스 간의 낮은 CTE 불일치는 솔더 조인트, 비아 및 부품 패드에 가해지는 응력을 최소화합니다. 이는 특히 온도 변화가 잦은 환경에서 어셈블리의 장기적인 신뢰성을 크게 향상시킵니다.
다층 제작의 정밀도
세라믹 강화 재료의 고유한 안정성은 다층 PCB 제작 중 층간 부정합(layer-to-layer misregistration)을 낮춥니다. 이는 비아와 상호 연결이 완벽하게 정렬되도록 보장하며, 이는 최신 RF 시스템에서 발견되는 조밀하고 복잡한 배선에 매우 중요합니다.
상충 관계 이해
우수한 성능을 제공하지만, 세라믹 강화 라미네이트가 만능 해결책은 아닙니다. 객관적인 평가는 그 한계를 인정해야 합니다.
비용 고려 사항
이러한 고급 재료는 표준 FR-4보다 훨씬 비쌉니다. 비용은 애플리케이션의 성능 요구 사항에 의해 정당화되지만, 덜 까다로운 프로젝트의 재료 선택에서 주요 고려 사항입니다.
제작 및 취급
일부 세라믹 충전 재료는 기존 라미네이트보다 더 부서지기 쉬울 수 있습니다. 제작자는 미세 균열이나 기타 손상을 유발하지 않도록 이러한 재료를 드릴링, 절단 및 취급하기 위해 특수 도구 또는 공정이 필요할 수 있습니다.
시스템에 적합한 선택
적절한 기판을 선택하는 것은 RF 설계의 주요 목표에 전적으로 달려 있습니다.
- 극단적인 주파수(예: mmWave, 5G)에서 신호 무결성이 주요 초점인 경우: 세라믹 라미네이트의 안정적이고 균일한 유전 상수는 임피던스를 제어하고 신호 저하를 방지하는 데 필수적입니다.
- 고출력 증폭이 주요 초점인 경우: 증폭기와 같은 고출력 부품의 신뢰성과 수명을 보장하기 위해 가장 높은 열전도율을 가진 재료를 우선시해야 합니다.
- 가혹한 환경에서 장기적인 신뢰성이 주요 초점인 경우: 낮은 CTE와 우수한 기계적 안정성이 열 순환으로 인한 고장을 방지하는 가장 중요한 요소입니다.
궁극적으로 올바른 라미네이트를 선택하는 것은 모든 고급 RF 시스템의 성능과 신뢰성을 직접적으로 가능하게 하는 근본적인 엔지니어링 결정입니다.
요약표:
| 주요 속성 | RF 시스템에 대한 이점 |
|---|---|
| 균일한 유전 상수 (Dk) | 직조 효과를 제거하여 안정적인 임피던스와 예측 가능한 신호 타이밍을 제공합니다. |
| 높은 열전도율 (Tc) | 증폭기와 같은 고출력 부품의 열을 효율적으로 방출합니다. |
| 낮은 열팽창 계수 (CTE) | 구리와 일치하여 비아 및 솔더 조인트의 응력을 줄여 장기적인 신뢰성을 높입니다. |
| 등방성 및 균질 구조 | 모든 방향에서 일관된 성능을 제공하여 설계를 단순화합니다. |
더 안정적이고 고성능의 RF 시스템을 설계할 준비가 되셨습니까?
세라믹 강화 라미네이트의 일관되고 고성능 특성은 반도체, 의료, 항공 우주 및 통신 애플리케이션의 성공에 매우 중요합니다. KINTEK은 고급 PTFE 부품의 정밀 제조를 전문으로 하며 우수한 RF 성능 이면의 재료 과학을 이해하고 있습니다.
프로토타입부터 대량 생산까지 맞춤형 제작을 통해 가장 복잡한 설계 문제를 해결할 수 있도록 도와드리겠습니다.
오늘 전문가에게 문의하여 당사 부품이 다음 프로젝트를 어떻게 향상시킬 수 있는지 논의하십시오.

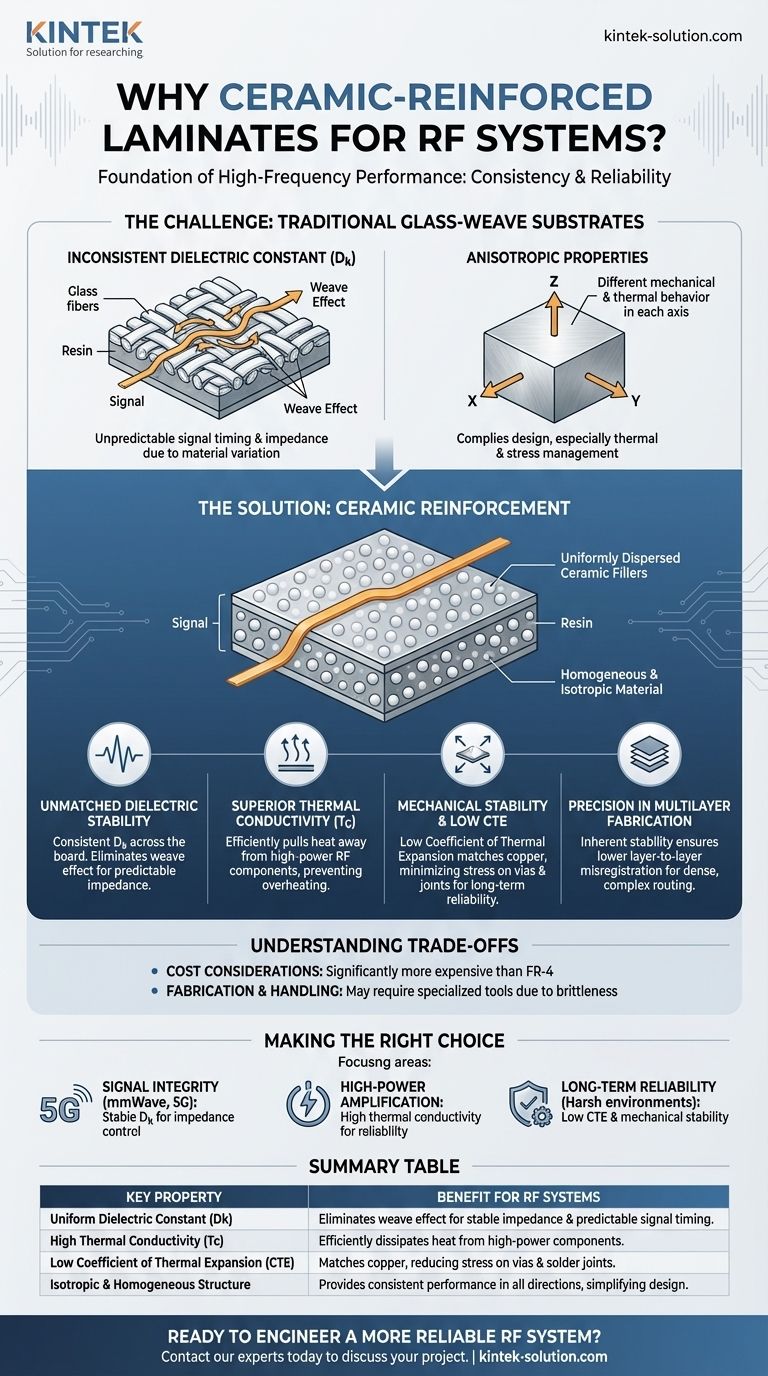

시각적 가이드
