정확히 말하면, PTFE 스프링 가압 씰은 화학적 불활성, 낮은 가스 방출 특성 및 플라즈마 환경에서의 안정성이라는 독보적인 조합을 가지고 있기 때문에 반도체 제조에 이상적입니다. 미세한 오염으로 수백만 달러 상당의 제품이 손상될 수 있는 산업에서 이러한 특성은 씰 자체가 고장의 원인이 되지 않도록 보장하여 웨이퍼 제작에 필요한 초청정 조건을 보호합니다.
반도체 제조의 핵심 과제는 단순히 시스템을 밀봉하는 것이 아니라, 입자, 가스 분자 또는 화학 반응물과 같은 이물질을 유입시키지 않고 밀봉하는 것입니다. PTFE 스프링 가압 씰은 근본적으로 비반응성이며 안정적이어서 공정 환경의 순도를 보호하기 때문에 해결책이 됩니다.
순도가 가장 중요한 이유
PTFE의 가치를 이해하려면 먼저 반도체 제조의 극심한 민감성을 이해해야 합니다. 목표는 실리콘 웨이퍼에 미세 회로를 만드는 것이며, 완벽하게 제어된 환경에서 벗어나는 모든 편차는 결함으로 이어질 수 있습니다.
미세한 실패 규모
현대 마이크로칩의 특징은 나노미터 단위로 측정됩니다. 열화되는 씰에서 방출되는 단일 미세 입자가 웨이퍼에 떨어져 중요한 경로를 막으면 전체 칩을 쓸모없게 만들 수 있습니다. 이는 재료 안정성을 협상 불가능하게 만듭니다.
적대적인 화학 및 플라즈마 환경
칩 제조는 매우 공격적인 공정에 의존합니다. 여기에는 포토레지스트 공정에 강산 사용과 재료를 에칭하기 위한 고에너지 플라즈마 사용이 포함됩니다. 씰은 파손되지 않고 이러한 지속적인 화학적 및 물리적 공격을 견뎌야 합니다.
절대 진공 무결성의 필요성
증착과 같은 많은 주요 공정은 초고진공에서 발생합니다. 갇힌 가스를 방출하는 씰 재료(가스 방출이라고 하는 현상)는 진공 압력을 변경하고 원치 않는 분자를 웨이퍼 표면에 증착시켜 생성되는 박막의 무결성을 손상시킬 수 있습니다.
반도체 공정을 위한 PTFE 씰의 주요 특성
PTFE의 재료 과학은 반도체 환경의 과제를 직접적으로 해결합니다. 스프링 가압기는 단순히 단단한 씰에 필요한 일정한 기계적 힘을 제공하며, PTFE 재킷은 중요한 성능 특성을 제공합니다.
독보적인 화학적 불활성
PTFE는 반도체 제조에 사용되는 강산 및 용매를 포함하여 거의 모든 산업 화학 물질에 내성이 있습니다. 이러한 불활성은 씰이 부식되거나 팽창하거나 공정 흐름으로 오염 물질을 침출시키지 않도록 보장합니다.
극히 낮은 가스 방출
대부분의 엘라스토머에 비해 PTFE는 가스 방출 특성이 매우 낮습니다. 이로 인해 진공 챔버에 탁월한 선택이 되며, 웨이퍼를 오염시킬 수 있는 휘발성 화합물을 미미한 양만 방출합니다.
플라즈마 노출 시 안정성
플라즈마 에칭 및 증착은 칩 제조의 기본입니다. PTFE는 이러한 고에너지 플라즈마 환경에 노출될 때 화학적으로 안정적으로 유지되어 분해되거나 결함을 유발할 수 있는 입자를 생성하는 것을 방지합니다.
비습윤 표면
PTFE의 비습윤 및 비점착 특성은 청결에 매우 중요합니다. 화학 잔류물은 쉽고 완벽하게 제거될 수 있어 다른 공정 단계 간에 교차 오염이 발생하지 않도록 합니다.
정전기 방지 등급 사용 가능
정전기 방전(ESD)은 웨이퍼의 민감한 회로를 즉시 파괴할 수 있습니다. PTFE는 정전기를 안전하게 소산시키는 정전기 방지 등급으로 제공되어 웨이퍼 취급 및 기타 정전기 민감 응용 분야에 탁월한 선택입니다.
절충점 및 맥락 이해
이상적이지만 PTFE는 순도를 유지하는 데 각기 다른 목적을 가진 재료 선택의 더 큰 시스템 내의 구성 요소로 보는 것이 중요합니다.
스프링 가압기의 역할
PTFE 자체는 탄성 기억력이 좋지 않다는 점을 기억하는 것이 중요합니다. 내부 스프링(일반적으로 스테인리스 스틸 또는 기타 탄력 있는 합금으로 만들어짐)은 접촉면에 대해 씰을 유지하는 데 필요한 일정한 외부 힘을 제공합니다. 이 디자인은 스프링의 기계적 특성과 PTFE의 화학적 특성을 결합합니다.
밀봉 응용 분야를 넘어
PTFE를 씰에 이상적으로 만드는 동일한 특성은 제조 공장의 다른 구성 요소에도 선호되는 재료로 만듭니다. 맞춤형 실험실 용품, 웨이퍼 디퍼 및 용기, 가이드 레일 및 절연재에 자주 사용되며, 이 모든 것은 오염 방지라는 동일한 목표를 달성하기 위한 것입니다.
모든 PTFE가 동일하게 만들어지는 것은 아닙니다
반도체 응용 분야에 사용되는 PTFE는 일반 산업용으로 사용되는 것보다 훨씬 높은 순도와 등급을 가집니다. 재료의 순도와 추적성을 인증할 수 있는 평판 좋은 공급업체로부터 조달하는 것이 원하는 성능을 달성하는 데 필수적입니다.
목표에 맞는 올바른 선택
특정 응용 분야에 따라 PTFE의 어떤 특성이 가장 중요한지 결정됩니다.
- 화학적 오염 방지가 주요 초점인 경우: 독보적인 불활성으로 PTFE를 선택하여 공격적인 산, 용매 또는 전구체와 반응하지 않도록 보장합니다.
- 진공 무결성 유지가 주요 초점인 경우: 낮은 가스 방출 특성으로 PTFE를 우선시하여 민감한 증착 및 에칭 공정을 분자 오염으로부터 보호합니다.
- 플라즈마 시스템 작업이 주요 초점인 경우: 플라즈마 노출 시 입증된 안정성으로 PTFE를 선택하여 씰 열화 및 후속 입자 생성을 방지합니다.
- 정전기 방전(ESD) 관리가 주요 초점인 경우: 정전기 방지 등급의 PTFE를 지정하여 취급 및 처리 중 치명적인 손상으로부터 민감한 구성 요소를 보호합니다.
궁극적으로 PTFE 스프링 가압 씰을 선택하는 것은 순도가 성공을 좌우하는 환경에서 공정 무결성을 보호하고 수율을 극대화하기 위한 전략적 결정입니다.
요약표:
| 주요 특성 | 반도체 제조에서 중요한 이유 |
|---|---|
| 화학적 불활성 | 공격적인 산 및 용매에 내성이 있어 오염 방지 |
| 낮은 가스 방출 | 증착 공정을 위한 초고진공 무결성 유지 |
| 플라즈마 안정성 | 열화되거나 입자를 생성하지 않고 고에너지 플라즈마를 견딤 |
| 비습윤 표면 | 화학 잔류물 및 교차 오염 방지 |
| 정전기 방지 등급 | 민감한 회로를 보호하기 위해 정전기를 안전하게 소산 |
KINTEK의 정밀 설계 PTFE 구성 요소로 반도체 공정을 보호하십시오.
당사의 고순도 PTFE 씰, 라이너 및 맞춤형 실험실 용품은 반도체, 의료 및 실험실 환경의 극한 요구 사항을 충족하도록 설계되었습니다. 당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 전문으로 하여 시스템이 최대의 순도와 수율을 달성하도록 보장합니다.
지금 당사 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 필요에 맞는 솔루션을 받으십시오.

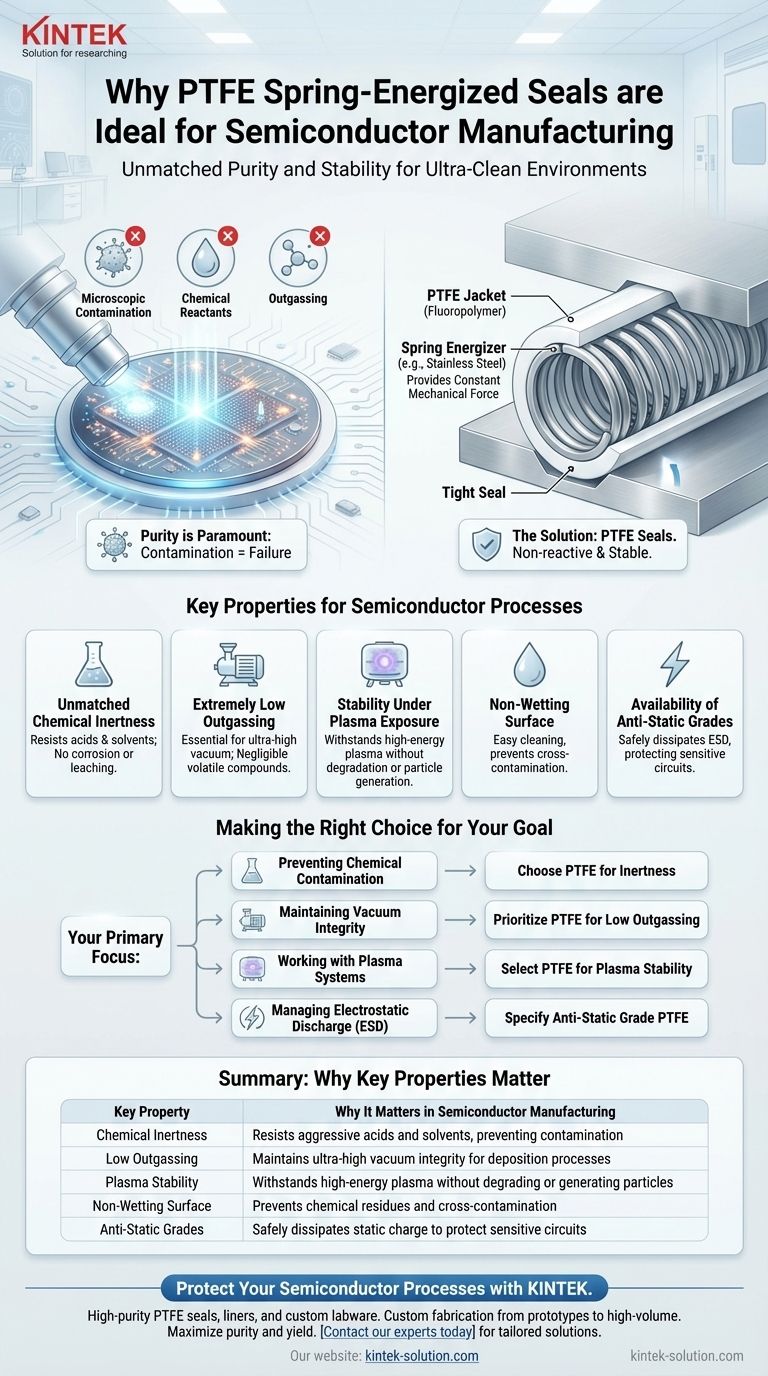

시각적 가이드
