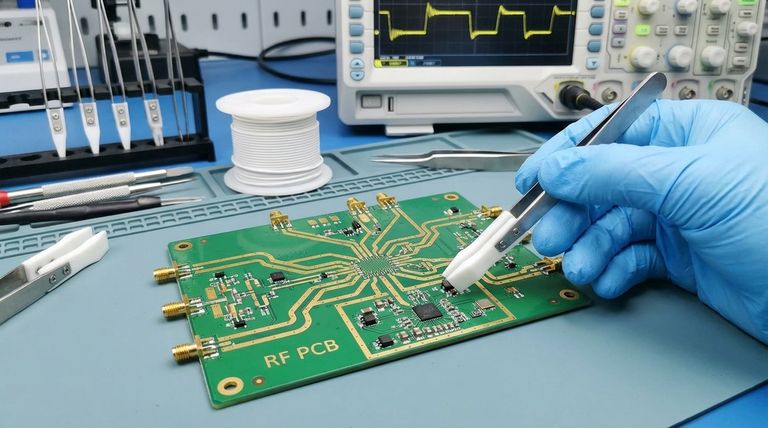

무선 주파수(RF) 회로에서, PTFE는 탁월한 전기적 특성이 고주파에서 신호 무결성을 보존하는 데 독특하게 적합하기 때문에 중요한 재료로 간주됩니다. 매우 낮은 유전 상수(Dk)와 낮은 소산 계수(Df 또는 손실 탄젠트)는 인쇄 회로 기판(PCB)을 통해 신호가 전송될 때 신호 에너지가 손실되거나 왜곡되는 것을 최소화합니다.
RF PCB 설계의 핵심 과제는 보드 재료 자체가 신호를 흡수하고 저하시킬 수 있다는 것입니다. PTFE는 일반적인 재료보다 진공 또는 "공기"처럼 거동하여 고주파 신호에 거의 투명한 경로를 제공하므로 성능과 신뢰성에 필수적이기 때문에 높이 평가됩니다.
RF에서 유전 특성의 중요한 역할
고주파 응용 분야에서 PCB의 물리적 기판은 단순한 기계적 지지 구조가 아니라 회로의 능동적인 구성 요소입니다. PTFE의 특성은 고주파 설계의 주요 과제를 직접적으로 해결합니다.
신호 손실 최소화(낮은 유전 손실)
RF 주파수에서 신호의 전자기 에너지 일부는 PCB 재료에 흡수되어 열로 변환될 수 있습니다. 이 현상은 재료의 소산 계수(Df) 또는 손실 탄젠트로 정량화됩니다.
PTFE는 매우 낮은 소산 계수를 가집니다. 이는 신호 전력이 덜 낭비된다는 것을 의미하며, 이는 전송된 신호의 강도와 수신기의 감도를 보존하는 데 매우 중요합니다.
신호 속도 및 순도 보장(낮은 유전 상수)
재료의 유전 상수(Dk)는 전기 신호가 재료를 통해 얼마나 빨리 전파되는지를 결정합니다. 더 낮은 Dk는 더 빠른 신호 전파 속도를 가능하게 합니다.
PTFE의 매우 낮고 안정적인 유전 상수(최대 2.2)는 두 가지 주요 이점을 제공합니다. 첫째, 더 빠른 신호 전송을 가능하게 합니다. 둘째, 그리고 더 중요하게는, 그 일관성 덕분에 정확한 트레이스 임피던스를 설계하고 유지하기가 더 쉬워지며, 이는 신호 반사를 방지하고 신호 순도를 보존하는 데 중요합니다.
조건 전반에 걸친 안정성 유지
재료의 전기적 특성이 작동 조건에 따라 변한다면 쓸모가 없습니다. PTFE는 놀라운 안정성을 보여줍니다.
그것의 Dk와 Df는 매우 넓은 주파수 범위에서 일관되게 유지되므로 광대역 응용 분야에 이상적입니다. 또한, PTFE는 수분 흡수율이 매우 낮아 습한 환경에서도 전기적 성능이 저하되지 않도록 합니다.
전기적 특성 외: PTFE의 물리적 이점
전기적 특성이 주요하지만, PTFE의 물리적 특성은 까다로운 RF 응용 분야에 대한 적합성을 강화합니다.
우수한 열 안정성
고주파 회로는 상당한 열을 발생시킬 수 있습니다. PTFE는 넓은 온도 범위에서 구조적 및 전기적 무결성을 유지합니다.
또한 낮은 열팽창 계수(CTE)를 가집니다. 이는 재료가 온도 변화에 따라 거의 팽창하거나 수축하지 않음을 의미하며, 솔더 조인트, 트레이스 및 비아에 가해지는 기계적 스트레스를 줄여 장기적인 신뢰성을 크게 향상시킵니다.
열악한 환경에서의 복원력
PTFE는 화학 물질, 용매 및 부식에 매우 강합니다. 이러한 불활성은 가혹한 산업, 자동차 또는 항공 우주 환경에 배치되는 PCB에 이상적인 선택이 되게 합니다.
이러한 내화학성은 극저온에서의 성능과 결합하여 다른 재료가 실패할 수 있는 곳에서 안정적인 작동을 보장합니다.
트레이드오프 이해하기
PTFE는 우수한 성능을 제공하지만 보편적인 해결책은 아닙니다. 그 이점에는 실질적인 고려 사항이 따릅니다.
비용 요소
PTFE 기반 라미네이트는 FR-4와 같은 표준 PCB 재료보다 훨씬 비쌉니다. 이 비용은 응용 분야의 성능 요구 사항에 의해 정당화되어야 합니다.
제조 복잡성
PTFE는 더 부드러운 재료이므로 드릴링 및 다층 라미네이션과 같은 PCB 제조 과정에서 어려움을 제기할 수 있습니다. 이러한 가공상의 어려움은 제조 시간과 전체 보드 비용을 증가시킬 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 PCB 재료를 선택하려면 성능 요구 사항과 프로젝트 제약 조건의 균형을 맞추어야 합니다.
- 매우 높은 주파수(예: 마이크로파 또는 mmWave)에서 최대 성능에 중점을 둔 경우: PTFE의 초저손실 및 안정적인 유전 상수는 종종 협상의 여지가 없습니다.
- 극한 환경(항공 우주, 국방)에서 임무에 중요한 신뢰성에 중점을 둔 경우: PTFE의 열 안정성과 내화학성은 주요 후보가 됩니다.
- 프로젝트가 비용에 민감하거나 낮은 RF 주파수에서 작동하는 경우: FR-4 또는 기타 고주파 라미네이트가 충분한 가격 대비 성능 비율을 제공하는지 평가해야 합니다.
궁극적으로 PTFE를 선택하는 것은 다른 모든 요인보다 신호 무결성과 신뢰성을 우선시하는 엔지니어링 결정입니다.
요약표:
| 속성 | RF PCB에 중요한 이유 |
|---|---|
| 낮은 유전 상수(Dk) | 더 빠른 신호 속도와 안정적인 임피던스 제어를 가능하게 합니다. |
| 낮은 소산 계수(Df) | 열로 인한 신호 손실 및 전력 흡수를 최소화합니다. |
| 열 및 화학적 안정성 | 열악하고 고온 환경에서 안정적인 성능을 보장합니다. |
| 낮은 수분 흡수율 | 습한 조건에서 성능 저하를 방지합니다. |
중요한 RF 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 씰, 라이너 및 실험실 기구를 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤형 제작에 대한 당사의 전문 지식은 귀사의 제품이 RF 회로의 까다로운 요구 사항을 충족하도록 보장합니다.
오늘 당사의 전문가에게 문의하여 당사의 PTFE 솔루션이 제품의 신호 무결성과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

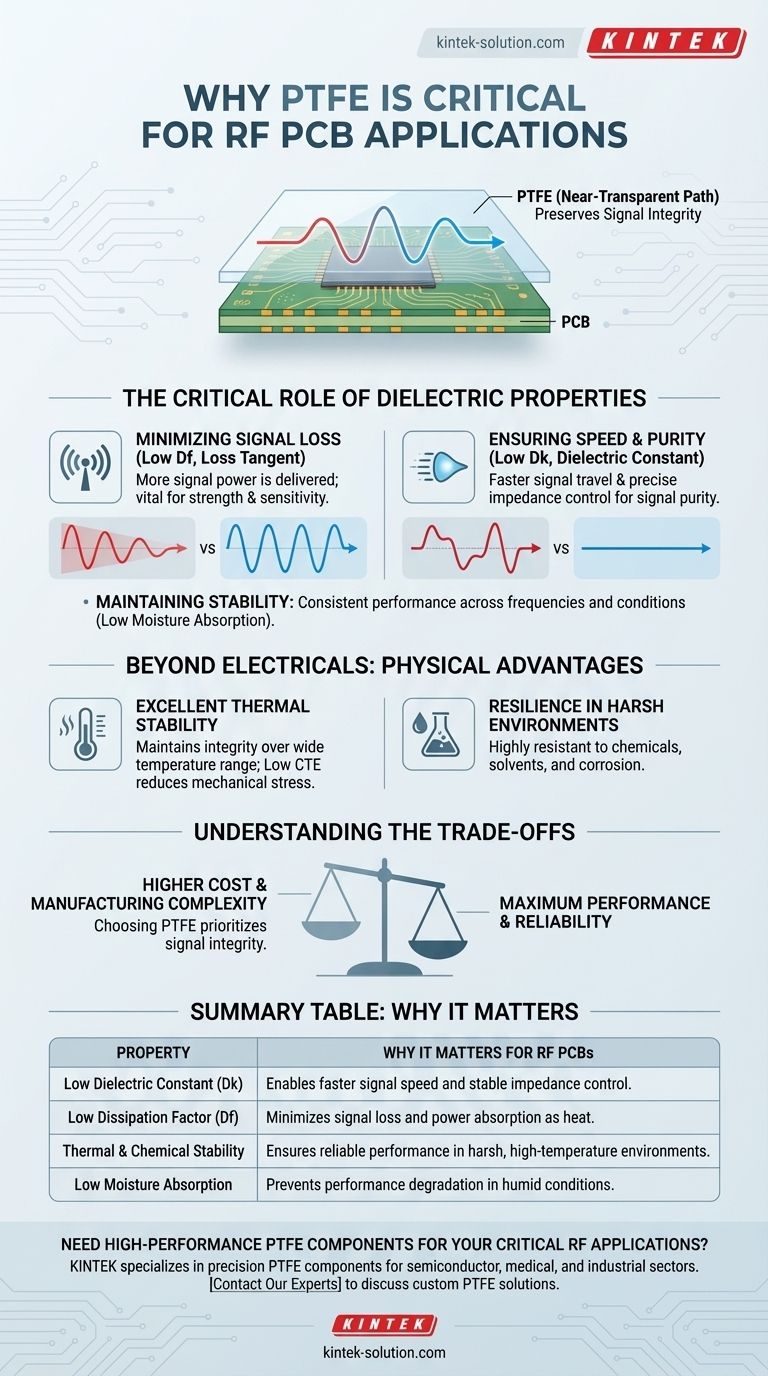

시각적 가이드
