요약하자면, PTFE는 극도의 내화학성, 초고순도 및 우수한 전기적 특성의 희귀한 조합을 가지고 있기 때문에 반도체 산업에서 사용됩니다. 이로 인해 PTFE는 혹독한 제조 환경을 견디면서도 실리콘 웨이퍼를 손상시킬 수 있는 미세한 오염을 방지할 수 있는 몇 안 되는 재료 중 하나가 됩니다.
반도체 제조의 핵심 과제는 부식성이 강한 화학 물질이 존재하는 환경에서 절대적인 순도를 유지하는 것입니다. PTFE는 본질적으로 비반응성이므로 도구와 구성 요소가 입자를 방출하거나 공정 화학 물질과 반응하지 않도록 보장하여 장치 수율과 성능을 보호하는 핵심 재료입니다.
핵심 과제: 극한의 환경
반도체 제조는 미세한 규모에서 벌어지는 싸움입니다. 이 공정에는 포토리소그래피 및 식각 중에 강력한 산과 용매를 사용하는 것을 포함하여 공격적인 화학 처리 시퀀스가 수반됩니다.
동시에 환경은 완벽하게 깨끗하게 유지되어야 합니다. 단 하나의 이탈 입자 또는 미세한 화학적 불순물도 수백만 달러 상당의 마이크로칩 배치를 쓸모없게 만드는 결함을 일으킬 수 있습니다. 이러한 환경에 사용되는 재료는 단순히 생존하는 것만으로는 부족합니다. 오염 물질을 추가하지 않고도 성능을 발휘해야 합니다.
PTFE가 선호되는 재료인 이유
PTFE(폴리테트라플루오로에틸렌)는 제조 공장, 즉 "팹(fab)" 내의 중요 응용 분야에 고유하게 적합하도록 만드는 몇 가지 핵심 속성을 통해 이러한 엄격한 요구 사항을 충족합니다.
타의 추종을 불허하는 내화학성
PTFE의 가장 중요한 속성은 거의 완벽한 화학적 불활성입니다. 실리콘 웨이퍼를 식각하는 데 사용되는 강력한 산과 용매를 포함하여 대부분의 산업용 화학 물질과 반응하지 않습니다.
이러한 안정성은 현대 반도체 제조에서 일반적인 공정인 플라즈마 노출에도 적용됩니다. PTFE로 만든 구성 요소는 부식되거나 열화되지 않아 공정 화학 물질의 순도를 보장합니다.
초고순도 보장
PTFE는 높은 수율의 칩 생산에 필요한 초청정 상태를 유지하는 데 도움이 됩니다. 그 표면은 젖음성이 없어 액체가 방울져 쉽게 흘러내리므로 화학 잔류물 제거가 단순화되고 공정 단계 간의 교차 오염이 방지됩니다.
또한 고순도 등급의 PTFE는 낮은 가스 방출(outgassing) 특성을 나타냅니다. 증착 및 식각에 사용되는 고진공 챔버에서 이는 재료가 공정을 방해하거나 웨이퍼 표면을 오염시킬 수 있는 갇힌 가스를 방출하지 않음을 의미합니다.
중요한 전기적 특성
PTFE는 뛰어난 전기 절연체로, 제조 장비의 복잡한 배선에서 단락을 방지하는 데 필수적입니다. 케이블 절연 및 커넥터에 자주 사용됩니다.
중요하게도 PTFE는 정전기 방지 등급으로도 제공됩니다. 특정 충전재를 추가하면 재료가 정전기를 안전하게 방출하도록 만들어 민감한 전자 부품이 취급 및 가공 중에 즉시 파괴될 수 있는 정전기 방전(ESD) 이벤트를 방지할 수 있습니다.
팹 내부의 일반적인 응용 분야
반도체 제조 시설 전반에서 다양한 형태로 PTFE를 찾을 수 있으며, 각각은 고유한 속성을 활용합니다.
유체 처리 및 습식 공정
내화학성으로 인해 PTFE는 웨이퍼를 산욕에 담그는 "습식 벤치" 공정에서 맞춤형 실험실 기구, 웨이퍼 컨테이너 및 웨이퍼 딥퍼의 표준 재료입니다. PTFE로 만든 패스너 및 피팅은 가장 작은 부품조차도 오염원이 되지 않도록 보장합니다.
진공 및 플라즈마 시스템
식각 및 증착 장비의 고진공 챔버에서 PTFE 스프링 장착 씰은 필수적입니다. 이들은 안정적인 씰을 제공하고, 공격적인 공정 가스에 저항하며, 초청정 진공 환경을 유지하는 데 필요한 낮은 가스 방출 특성을 갖추고 있습니다.
기계 및 전기 부품
PTFE의 낮은 마찰 계수는 자동화된 웨이퍼 핸들링 시스템의 가이드 레일 및 저마찰 슬라이드 패드와 같은 기계 부품에 이상적입니다. 절연 특성은 가공 장비 자체 내의 고성능 케이블 절연에 사용됩니다.
상충 관계 이해
이점은 분명하지만 PTFE가 만능 해결책은 아닙니다. 객관적인 평가는 한계를 인정해야 합니다.
기계적 강도
표준 PTFE는 비교적 부드러운 재료이며 지속적인 부하 하에서 "크리프(creep)" 또는 변형이 발생하기 쉽습니다. 충전재로 보강하지 않는 한 고하중 구조 응용 분야에는 적합하지 않으며, 이는 순도에 영향을 미칠 수 있습니다.
높은 비용
고순도 반도체 등급 PTFE는 대부분의 다른 폴리머보다 훨씬 비쌉니다. 그러나 이 비용은 수백만 달러에 달할 수 있는 오염된 웨이퍼 배치의 치명적인 비용과 비교할 때 쉽게 정당화됩니다.
제조 복잡성
반도체 장비에 필요한 매우 엄격한 공차로 PTFE를 가공하는 것은 어려울 수 있으며, 매끄럽고 입자가 없는 마감을 유지하기 위해 전문적인 전문 지식과 도구가 필요합니다.
응용 분야에 맞는 올바른 선택
반도체 환경에서 PTFE의 잠재력을 최대한 활용하려면 올바른 등급과 형태의 PTFE를 선택하는 것이 중요합니다.
- 유체 처리가 주요 초점인 경우: 누출 및 오염을 방지하기 위해 특정 공정 화학 물질에 대한 문서화된 저항성을 갖춘 고순도 등급의 PTFE를 우선적으로 고려하십시오.
- ESD 손상 방지가 주요 초점인 경우: 민감한 장치 근처에 오게 될 모든 구성 요소에 대해 인증된 정전기 방지 등급을 지정해야 합니다.
- 진공 무결성이 주요 초점인 경우: 증착 및 식각 공정을 보호하기 위해 인증된 낮은 가스 방출 특성을 가진 재료와 씰을 선택하십시오.
- 기계적 움직임이 주요 초점인 경우: 베어링 또는 슬라이드 패드와 같은 부품의 내마모성 및 크리프 감소를 개선하기 위해 충전 등급의 PTFE를 고려하면서 순도에 대해 충전재를 신중하게 확인하십시오.
궁극적으로 PTFE를 사용하는 것은 제조 환경을 제어하기 위한 전략적 결정이며, 더 작고 빠르며 안정적인 마이크로일렉트로닉스 생산을 직접적으로 가능하게 합니다.
요약표:
| 속성 | 반도체 제조에서의 이점 |
|---|---|
| 내화학성 | 반응하거나 열화되지 않고 공격적인 산, 용매 및 플라즈마를 견딥니다. |
| 초고순도 | 젖음성이 없는 표면과 낮은 가스 방출이 민감한 웨이퍼의 오염을 방지합니다. |
| 전기 절연 | 우수한 절연체; 정전기 방지 등급은 정전기 방전(ESD) 손상을 방지합니다. |
| 낮은 마찰 | 자동화된 웨이퍼 핸들링 시스템의 기계 부품에 이상적입니다. |
KINTEK의 정밀 PTFE 구성 요소로 반도체 제조 공정의 순도와 신뢰성을 보장하십시오.
당사는 반도체, 의료 및 실험실 산업을 위한 고순도 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 구성 요소 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 귀사의 팹 환경의 극단적인 요구 사항을 충족하여 수율과 성능을 보호하는 부품을 얻을 수 있도록 보장합니다.
특정 응용 분야에 대해 논의하고 정확한 사양에 맞춰 제작된 구성 요소 견적을 받으려면 지금 문의하십시오.

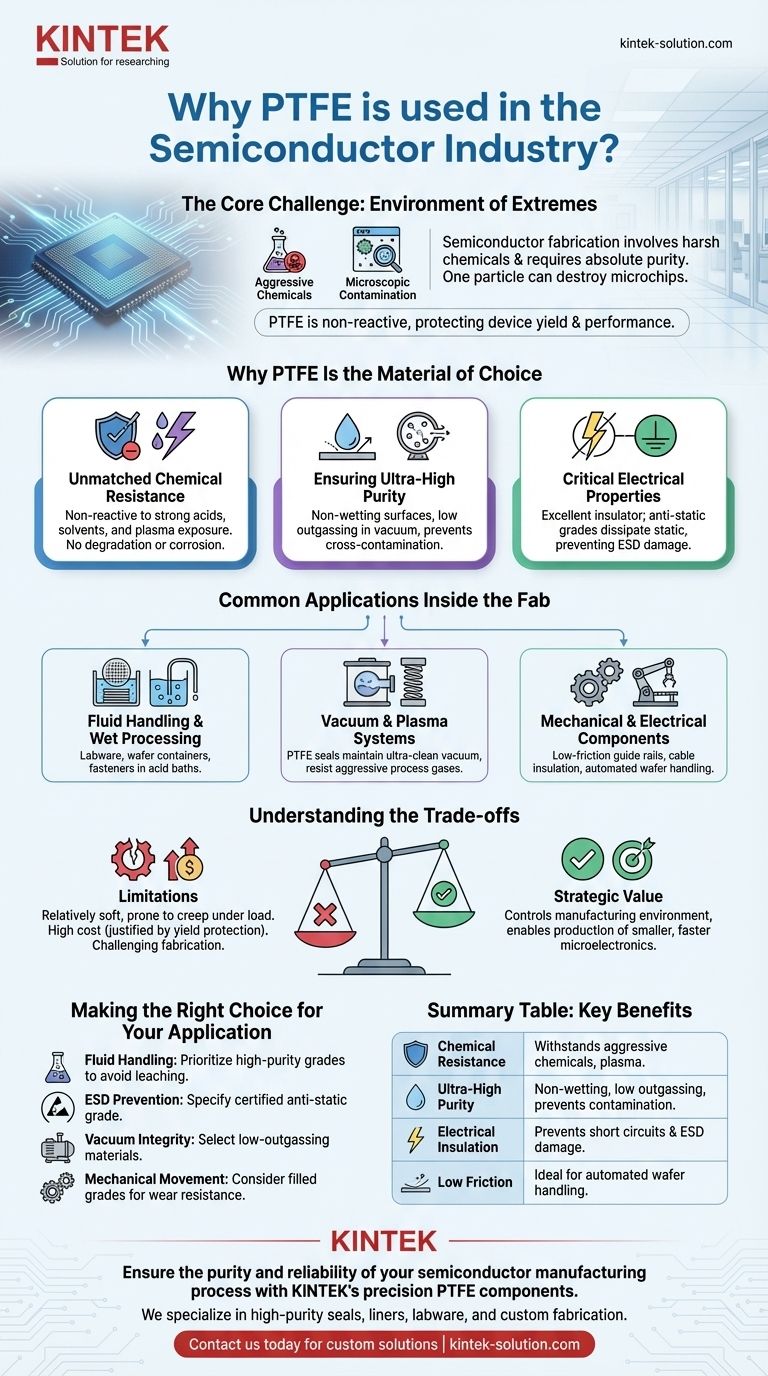

시각적 가이드
