적절한 백업 링 재질을 선택하는 것은 작동 압력, 온도 및 화학적 호환성이라는 세 가지 주요 요소에 의해 결정되는 중요한 결정입니다. PEEK 및 나일론과 같은 재료는 특정 고성능 또는 범용 역할을 수행하는 반면, 폴리테트라플루오로에틸렌(PTFE)은 뛰어난 다용성과 강력한 특성으로 인해 표준으로 사용되는 경우가 많습니다.
백업 링의 기능은 고압에서 O-링 압출을 방지하는 것입니다. 따라서 선택은 단순히 환경에서 살아남는 재료를 찾는 것이 아니라 특정 압력과 온도에 필요한 경도와 압출 저항성을 가지면서 시스템 유체와 호환되는 재료를 선택하는 것입니다.
핵심 선택 기준 설명
백업 링은 지지 구조물 역할을 하여 O-링이 하드웨어 구성 요소 사이의 틈새 공간으로 밀려 들어가는 것을 물리적으로 차단합니다. 재료가 이 기능을 수행하는 능력은 작동 환경에 전적으로 달려 있습니다.
압력 하에서 압출 저항
압력은 백업 링이 필요한 주된 이유입니다. 시스템 압력이 증가함에 따라 O-링에 가해지는 힘이 강해져 압출 위험이 높아집니다.
백업 링 재질은 지지하는 O-링보다 훨씬 단단하고 변형에 강해야 합니다. 이는 모양을 유지하고 틈새 공간을 닫힌 상태로 유지하도록 보장합니다.
작동 온도에서의 안정성 보장
온도는 재료 특성에 극적인 영향을 미칩니다. 상온에서 단단하고 견고한 재료도 온도가 올라가면 부드러워져 압출 저항성을 잃을 수 있습니다.
반대로, 일부 재료는 극저온에서 취성이 될 수 있습니다. 예상되는 전체 작동 온도 범위에서 안정적인 성능 프로필을 가진 재료를 선택하는 것이 중요합니다.
화학적 호환성 유지
백업 링 재질은 유압유, 용제 또는 기타 화학 물질과 같이 접촉하게 될 모든 유체에 대해 불활성이어야 합니다.
화학적 공격은 재료를 부드럽게 하거나, 팽창시키거나, 부서지게 만들어 지지 기능이 완전히 실패하고 결과적으로 씰 누출로 이어질 수 있습니다.
일반적인 재료 프로필
많은 폴리머를 사용할 수 있지만, 세 가지 재료가 이 분야를 지배하고 있으며 각각 고유한 강점과 이상적인 사용 사례 프로필을 가지고 있습니다.
PTFE(폴리테트라플루오로에틸렌): 다용도 표준
PTFE는 뛰어난 특성 균형으로 인해 가장 일반적인 백업 링 재료입니다. 마찰 계수가 매우 낮아 마모를 줄이는 동적 응용 분야에 이상적입니다.
화학적 안정성은 거의 보편적이어서 거의 모든 산업용 화학 물질에 저항합니다. 또한 PTFE는 -200°C에서 260°C(-328°F에서 500°F)에 이르는 광범위한 온도 범위에서 효과적으로 작동합니다.
PEEK(폴리에테르에테르케톤): 고성능 옵션
PEEK는 PTFE의 기능을 초과하는 극한의 압력과 고온을 수반하는 가장 까다로운 응용 분야를 위해 지정됩니다.
이는 열악한 서비스 조건에서 최대의 압출 방지 성능을 보장하기 위해 우수한 기계적 강도, 강성 및 크리프 저항성을 제공합니다.
나일론: 범용 작업마
나일론은 표준 온도 및 압력 범위에서 적당한 부하의 유압 및 공압 응용 분야를 위한 비용 효율적인 솔루션 역할을 합니다.
화학적 노출이 주요 관심사가 아닌 경우 균형 잡히고 경제적인 성능을 제공합니다.
상충 관계 이해
재료를 선택하는 것은 단 하나의 "최고" 옵션을 찾는 경우가 거의 없습니다. 각 선택에 내재된 절충 사항을 이해하는 것입니다.
재료 경도 대 설치
PEEK와 같은 더 단단하고 더 단단한 재료는 압출 저항성이 가장 좋지만, 특히 단일 피스 솔리드 링 설계에서는 설치가 더 어려울 수 있습니다.
PTFE와 같은 더 부드럽고 유연한 재료는 설치가 훨씬 쉽지만 PEEK에 비해 압력 등급이 낮습니다.
성능 대 비용
재료의 성능 능력과 비용 사이에는 직접적인 상관 관계가 있습니다. PEEK와 같은 고성능 재료는 표준 옵션보다 훨씬 비쌉니다.
목표는 불필요한 비용을 발생시키거나 과도하게 설계하지 않으면서 응용 분야의 요구 사항을 안정적으로 충족하는 재료를 선택하는 것입니다.
"만능" 신화
단 하나의 재료가 보편적인 해결책은 아닙니다. 한 분야에서 뛰어난 재료가 다른 분야에서는 부적합할 수 있습니다.
PTFE의 뛰어난 내화학성은 부식성 환경에서 매우 중요하지만, 초고압 시스템의 경우 PEEK의 기계적 강도는 필수적입니다.
응용 분야에 맞는 올바른 선택
가장 적절한 재료를 결정하기 위해 시스템의 특정 요구 사항을 분석하십시오.
- 극한의 압력과 고온이 주요 초점인 경우: PEEK는 우수한 강도와 열 안정성으로 인해 가장 신뢰할 수 있는 선택입니다.
- 화학적 호환성과 낮은 마찰이 주요 초점인 경우: PTFE는 동적 씰에서 화학적 불활성과 자체 윤활 특성으로 타의 추종을 불허합니다.
- 적당한 조건에 대한 비용 효율적인 솔루션이 주요 초점인 경우: 나일론은 범용 응용 분야에 균형 잡히고 경제적인 성능을 제공합니다.
궁극적으로 재료의 특정 강점을 시스템의 고유한 작동 요구 사항과 일치시키는 것이 장기적인 씰 무결성을 보장하는 열쇠입니다.
요약표:
| 재료 | 주요 강점 | 이상적인 사용 사례 |
|---|---|---|
| PTFE | 우수한 내화학성, 낮은 마찰, 넓은 온도 범위(-200°C ~ 260°C) | 동적 씰, 부식성 환경, 범용 응용 분야 |
| PEEK | 우수한 강도, 고온/고압 저항성, 뛰어난 크리프 저항성 | 극한 압력/온도 시스템, 까다로운 산업 응용 분야 |
| 나일론 | 비용 효율적, 적당한 조건에 대한 우수한 기계적 강도 | 범용 유압/공압 시스템, 예산 중심 프로젝트 |
맞춤형 백업 링 솔루션이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 부품(씰, 라이너 및 실험실 기구 포함) 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든 당사의 전문 지식은 귀사의 백업 링이 정확한 압력, 온도 및 화학적 호환성 요구 사항을 충족하도록 보장합니다. 응용 분야에 대해 논의하고 맞춤형 솔루션을 받으려면 지금 문의하십시오!

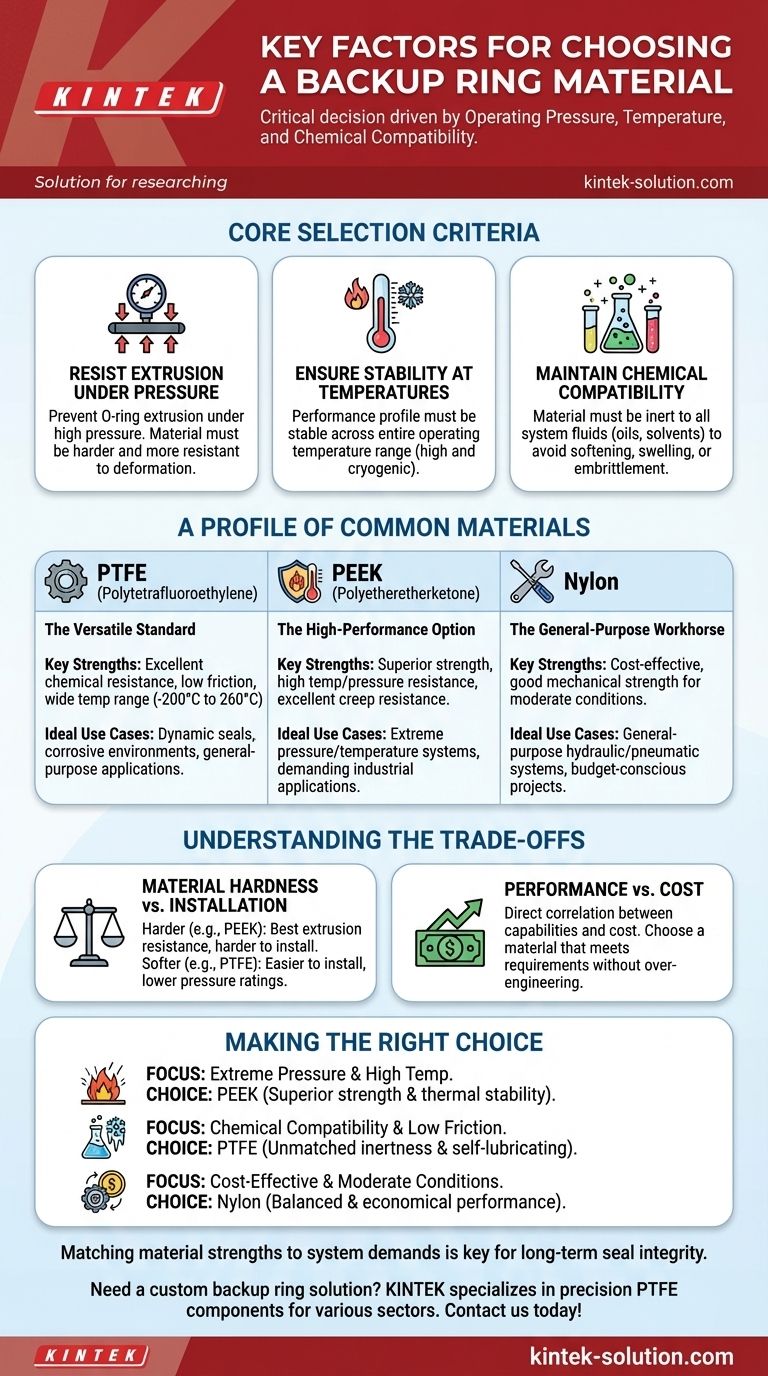

시각적 가이드
