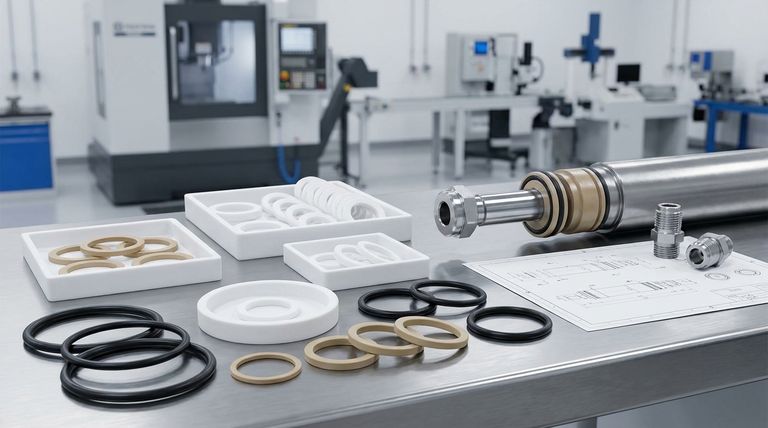

백업 링에 사용되는 가장 일반적인 두 가지 재료는 PTFE(폴리테트라플루오로에틸렌), 종종 브랜드 이름인 테플론으로 알려져 있으며, PEEK(폴리에테르에테르케톤)입니다. 둘 다 까다로운 밀봉 응용 분야에서 압출, 화학 물질 및 고온에 대한 탁월한 저항성으로 인해 선택된 고성능 폴리머입니다.
PTFE와 PEEK 사이의 핵심 결정은 트레이드오프에 달려 있습니다. PTFE는 광범위한 응용 분야를 위한 다재다능하고 마찰이 적은 표준이며, PEEK는 가장 극심한 압력 및 온도 조건에 대해 우수한 기계적 강도를 제공합니다.
이러한 재료가 지배적인 이유
백업 링의 핵심 기능
백업 링은 O-링과 같은 더 부드러운 탄성 씰을 지지하는 단단한 링입니다. 주요 임무는 고압에 노출되었을 때 O-링이 하드웨어 구성 요소 사이의 틈새로 압출되는 것을 방지하는 것입니다.
공통 특성: 압출 및 내화학성
PTFE와 PEEK는 압력 하에서 변형에 저항하는 데 필요한 경도와 재료 특성을 모두 가지고 있으므로 표준 선택입니다.
또한 광범위한 화학 물질에 대한 내성이 뛰어나고 넓은 온도 범위에서 안정적으로 작동하여 가혹한 환경에서 밀봉 시스템의 무결성을 보장합니다.
각 재료에 대한 심층 분석
PTFE: 낮은 마찰 표준
PTFE는 극도로 낮은 마찰 계수로 유명하여 드래그를 최소화하는 것이 중요한 동적 응용 분야에 이상적인 선택입니다.
거의 모든 산업용 화학 물질 및 용매에서 안정적으로 유지되는 거의 보편적인 내화학성을 제공합니다. PTFE는 또한 -200°C에서 260°C(-328°F에서 500°F)까지 광범위한 온도 범위에서 효과적으로 작동합니다.
또한 비점착성 표면 특성은 시스템 오염을 방지하는 데 도움이 되며, 이는 식품 및 음료 또는 제약과 같은 산업에서 중요합니다.
PEEK: 고성능 전문가
PEEK는 작동 요구 사항이 PTFE의 기계적 한계를 초과할 때 선택됩니다. 특히 고온에서 우수한 강도, 강성 및 치수 안정성을 제공합니다.
이 재료는 가장 높은 수준의 압출 저항성을 제공하므로 간극이 더 크거나 압력 스파이크가 일반적인 초고압 유압 및 공압 시스템에 필수적입니다.
트레이드오프 이해하기
비용 대 성능
일반적으로 PEEK는 PTFE보다 비싼 재료입니다. 그 사용은 일반적으로 응용 분야의 극심한 압력, 온도 또는 내마모성 요구 사항으로 인해 PTFE가 부적합할 때만 정당화됩니다.
유연성 대 강성
PTFE는 비교적 유연한 재료이므로 설치가 용이합니다. PEEK는 훨씬 더 단단하여 최대 지지력을 제공하지만 손상을 방지하기 위해 더 신중한 설치 절차가 필요할 수 있습니다.
일반적인 응용 분야 및 형태
이러한 링이 사용되는 곳
이러한 재료로 만든 백업 링은 유압 실린더, 공압 시스템, 고압 밸브 및 화학 처리 장비의 필수 구성 요소입니다. 항공 우주, 자동차 및 석유 및 가스 산업에서 필수품입니다.
일반적인 구성
백업 링은 다양한 홈 치수 및 응용 분야에 맞게 여러 가지 표준 모양으로 제조됩니다. 일반적인 형태에는 솔리드 링, 나선형 절단 링 및 단일 턴(또는 "경사 절단") 링이 포함됩니다.
응용 분야에 맞는 올바른 선택
올바른 재료를 선택하는 것은 밀봉 시스템의 장기적인 신뢰성과 안전을 보장하는 기본입니다.
- 동적 시스템에서 광범위한 내화학성과 낮은 마찰이 주요 관심사라면: PTFE는 대부분의 산업 응용 분야에서 가장 다재다능하고 비용 효율적인 선택입니다.
- 극심한 압력 또는 고온 환경에서 최대 압출 저항성이 주요 관심사라면: PEEK는 PTFE가 제공할 수 없는 필요한 기계적 강도와 강성을 제공합니다.
궁극적으로 올바른 백업 링 재료를 선택하면 씰 실패를 방지하고 장비의 작동 수명을 연장할 수 있습니다.
요약표:
| 재료 | 주요 장점 | 일반적인 사용 사례 |
|---|---|---|
| PTFE (테플론) | 우수한 내화학성, 낮은 마찰, 비용 효율적 | 유압 시스템, 화학 처리, 동적 씰 |
| PEEK | 우수한 강도 및 강성, 극한의 압력/온도 저항성 | 항공 우주, 석유 및 가스, 초고압 시스템 |
고성능 PTFE 또는 맞춤형 폴리머 부품이 필요하십니까?
KINTEK은 반도체, 의료 및 산업 분야를 위한 정밀 PTFE 씰, 라이너 및 실험 기구 제조를 전문으로 합니다. 당사는 프로토타입부터 대량 주문까지 정확한 사양을 충족하도록 맞춤 제작을 제공합니다.
지금 전문가에게 문의하여 응용 분야 요구 사항에 대해 논의하고 견적을 받으십시오.

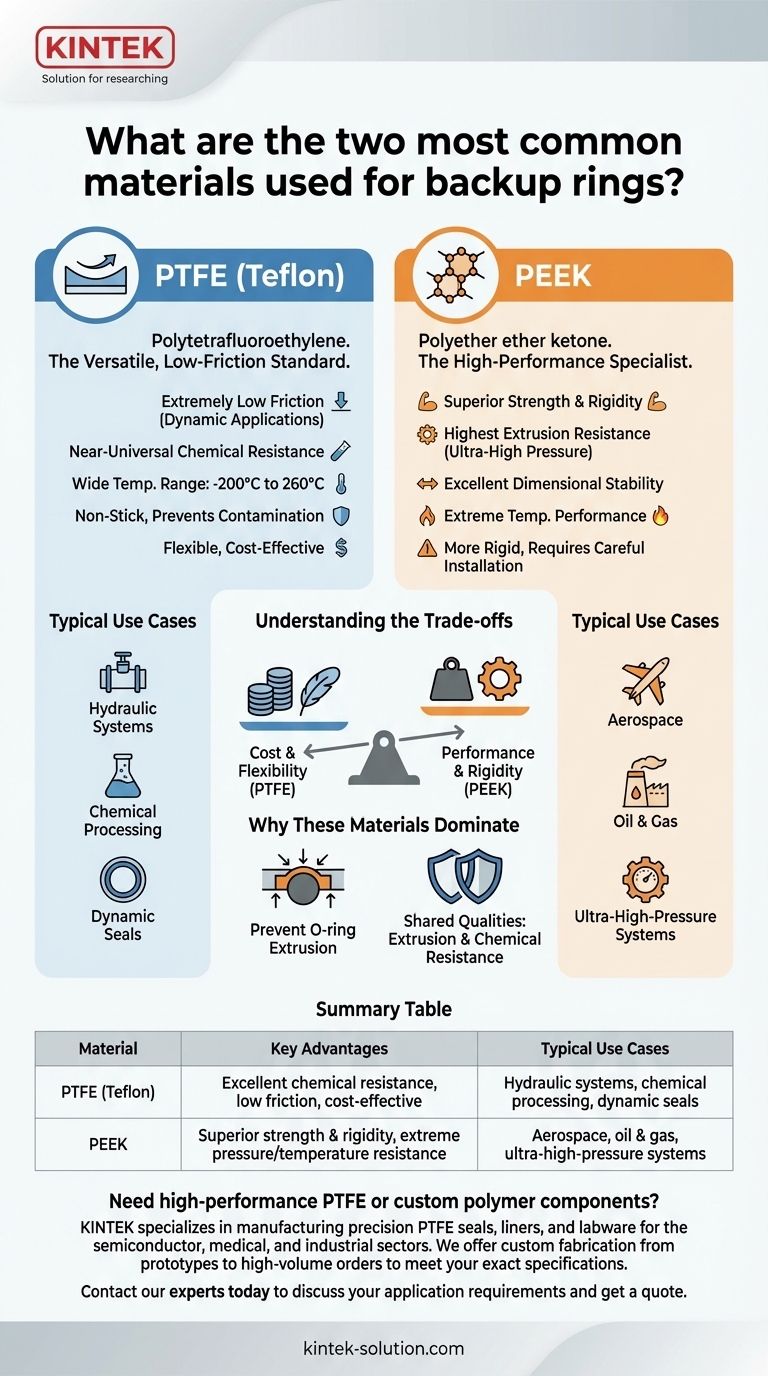

시각적 가이드
