PTFE에서 보강재를 지정하는 것은 매우 중요합니다. 충전재가 재료의 전기적, 기계적 및 열적 특성을 근본적으로 변경하기 때문입니다. 이 사양 없이는 이러한 핵심 특성에 대한 제어권을 포기하게 됩니다. 가공 업체가 재고로 보유하고 있는 재료로 기본 설정될 수 있으며, 이는 최종 제품이 설계의 안정성 및 기능 요구 사항을 충족하지 못하게 할 수 있습니다.
PTFE 보강재의 선택은 단순한 재료 선택이 아니라 근본적인 설계 결정입니다. 충전재는 구성 요소의 안정성, 신뢰성 및 최종 성능을 결정하며, 이 선택을 우연에 맡기는 것은 상당한 엔지니어링 위험입니다.
충전되지 않은 PTFE만으로는 부족한 이유
순수 폴리테트라플루오로에틸렌(PTFE)은 매우 낮은 전기 손실과 화학적 불활성으로 알려진 뛰어난 재료입니다. 그러나 고유한 특성으로 인해 많은 까다로운 응용 분야에서 상당한 한계가 발생합니다.
"크리프(Creep)" 문제
순수 PTFE는 기계적으로 부드럽습니다. 압력 하에서 시간이 지남에 따라 변형되거나 "크리프"될 수 있으며, 이는 콜드 플로우(cold flow)라고도 하는 현상입니다. 이는 엄격한 기계적 공차가 필요한 응용 분야에서는 허용되지 않습니다.
높은 열팽창
PTFE는 온도 변화에 따라 크게 팽창하고 수축합니다. 이러한 높은 열팽창 계수(CTE)는 특히 인쇄 회로 기판의 구리와 같이 CTE가 낮은 재료에 접합될 때 어셈블리에 응력과 고장을 유발할 수 있습니다.
낮은 열전도율
이 재료는 열전도율도 낮아 활성 부품에서 열을 방출하기 어렵게 만듭니다. 이는 열 응력과 구성 요소 수명 단축으로 이어질 수 있습니다.
보강재의 역할: PTFE를 작업에 맞게 조정
보강재는 PTFE 매트릭스에 추가되어 약점을 상쇄하고 응용 분야에서 요구하는 특정 특성을 향상시킵니다. 보강재의 선택은 의도적인 엔지니어링 행위입니다.
직조 유리: 강성을 위한 표준
직조 유리 직물을 추가하는 것은 PTFE의 기계적 안정성을 개선하는 가장 일반적인 방법입니다. 이는 크리프를 크게 줄이고 CTE를 낮추어 대부분의 회로 기판 및 구조 부품에 필요한 치수 안정성을 제공합니다.
마이크로파이버 유리: 전기적 순도를 위한 선택
직조 직물 대신 짧은 유리 마이크로파이버가 PTFE 전체에 무작위로 분산됩니다. 이는 전기적으로 더 균일한 재료를 만듭니다. 이는 직조 패턴으로 인해 발생할 수 있는 유전 상수(Dk)의 약간의 변화를 최소화하며, 이는 매우 높은 주파수 응용 분야에 중요합니다.
세라믹 충전재: 열 관리를 위한 핵심
세라믹 분말은 두 가지 주요 목표를 달성하기 위해 PTFE와 혼합됩니다. 첫째, 재료의 열전도율을 크게 높여 부품에서 열을 빼내는 데 도움을 줍니다. 둘째, RF 및 마이크로파 회로 설계에 필수적인 재료의 유전 상수를 정밀하게 조정하는 데 사용할 수 있습니다.
상충 관계 이해
PTFE에 충전재를 추가하는 것은 항상 균형입니다. 한 가지 속성을 개선하면 종종 다른 속성이 저하됩니다.
기계적 안정성의 대가
유리와 세라믹은 순수 PTFE보다 유전 상수가 높고 전기 손실이 더 큽니다. 따라서 이를 보강재로 추가하면 복합 재료의 전반적인 Dk 및 분산 계수(Df)가 증가합니다. 이는 손실 최소화가 가장 중요한 고주파 설계에서 중요한 상충 관계입니다.
이방성 요소
직조 유리는 이방성 재료를 생성하며, 이는 측정 방향에 따라 특성이 다름을 의미합니다. X-Y 평면(직조를 따라)에서의 재료 특성은 Z축(직조를 통해)에서의 특성과 다르며, 이는 고급 회로 모델링에서 고려되어야 합니다.
가공성 및 공구 마모
세라믹 충전재가 포함된 재료는 순수 PTFE 또는 유리 강화 PTFE보다 훨씬 더 마모성이 높습니다. 이는 드릴링 및 밀링과 같은 가공 공정 중 공구 마모를 증가시켜 제조 비용과 정밀도에 영향을 미칠 수 있습니다.
응용 분야에 맞는 올바른 선택
보강재를 지정함으로써 구성 요소의 최종 성능 특성을 직접 제어하게 됩니다. 선택은 주요 설계 목표에 따라 결정되어야 합니다.
- 기계적 안정성과 비용 효율성이 주요 초점인 경우: 직조 유리 보강재는 필수적인 구조적 무결성을 제공하기 위한 기본 선택 사항입니다.
- 고주파에서 탁월한 전기적 성능이 주요 초점인 경우: 마이크로파이버 유리 보강재는 더 나은 전기적 균일성을 제공하고 섬유 관련 신호 왜곡을 최소화합니다.
- 열 관리 또는 정확한 Dk 제어가 주요 초점인 경우: 세라믹 충전재는 열을 발산하고 특정 목표 전기적 특성을 달성하는 데 필수적입니다.
궁극적으로, PTFE 보강재를 사전에 지정하면 단순한 재료 지정이 정확한 엔지니어링 지침으로 바뀌어 설계가 의도한 대로 정확하게 작동하도록 보장합니다.
요약표:
| 보강재 유형 | 강화된 주요 속성 | 이상적인 용도 |
|---|---|---|
| 직조 유리 | 기계적 강성, 치수 안정성 | 표준 회로 기판, 구조 부품 |
| 마이크로파이버 유리 | 전기적 균일성, 낮은 신호 손실 | 고주파 RF/마이크로파 응용 분야 |
| 세라믹 충전재 | 열전도율, 정확한 Dk 제어 | 열 관리, RF 회로 설계 |
특정 조건에서 안정적으로 작동하는 PTFE 구성 요소가 필요하십니까?
KINTEK은 PTFE를 공급하는 것 이상으로 솔루션을 엔지니어링합니다. 보강재 요구 사항(유리, 세라믹 또는 맞춤형 충전재)을 지정함으로써 귀사의 씰, 라이너 및 실험실 장비가 반도체, 의료 또는 산업 분야 응용 분야의 정확한 전기적, 기계적 및 열적 요구 사항을 충족하도록 보장합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 가공을 전문으로 하며, 크리프, 열팽창 및 신호 손실과 같은 문제를 해결하기 위해 정밀도를 최우선으로 합니다.
프로젝트 요구 사항 및 재료 필요 사항에 대해 논의해 봅시다. 맞춤형 솔루션을 위해 오늘 전문가에게 문의하십시오.

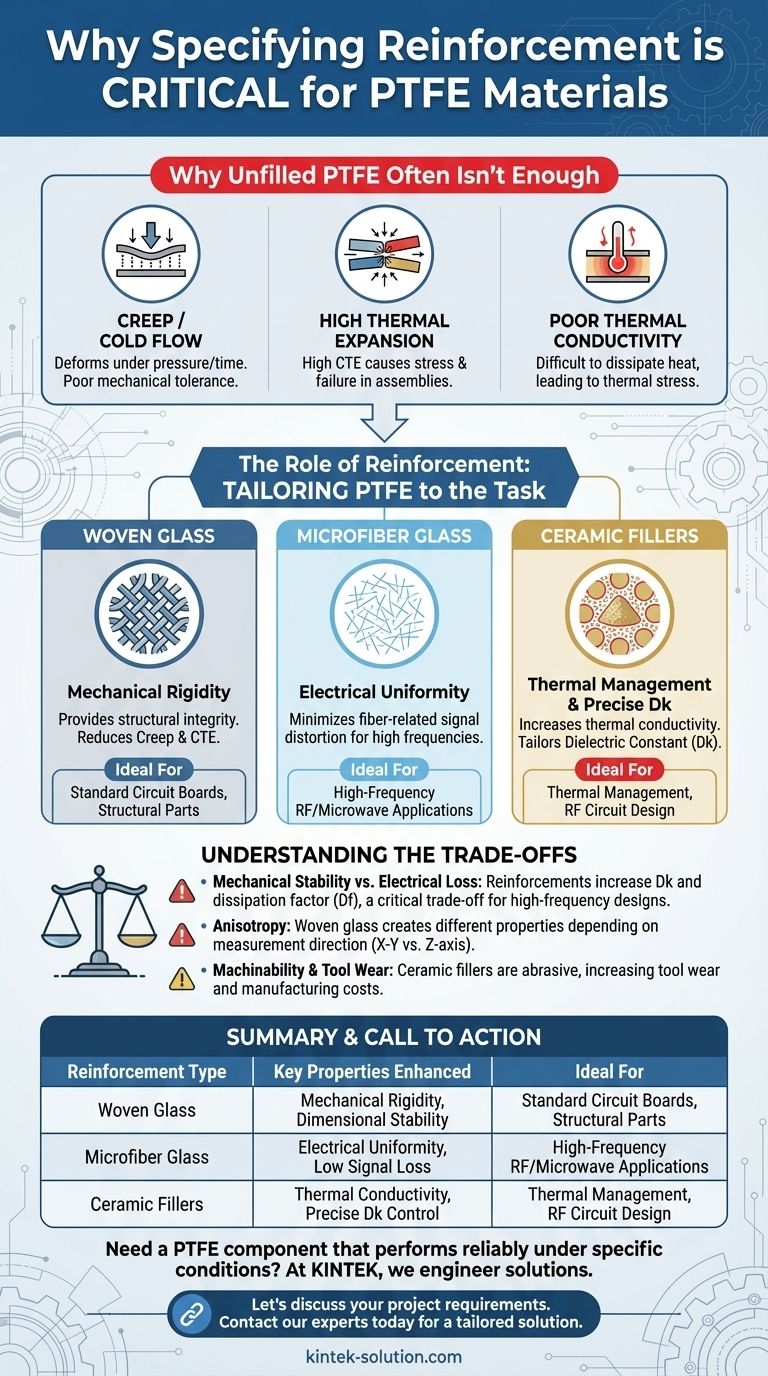

시각적 가이드
