PTFE 시트의 표면 조도는 미적인 세부 사항이 아니라 재료의 성능을 직접적으로 결정하는 중요한 설계 매개변수입니다. 비점착성 표면, 고정밀 개스킷 또는 전기 절연체 등 애플리케이션에 따라 요구되는 마감은 마찰 및 마모부터 밀봉 효율성에 이르기까지 모든 것에 영향을 미치며 극적으로 달라집니다.
핵심 원칙은 간단합니다. 이상적인 PTFE 표면 조도는 애플리케이션의 주요 기능에 맞춰 신중하게 선택됩니다. 매끄러운 마감은 재료의 고유한 비점착성 및 절연 특성을 극대화하는 반면, 제어된 질감 표면은 밀봉 애플리케이션에서 기계적 그립을 위해 필수적입니다.
표면 조도가 중요한 설계 선택인 이유
단순한 사양을 넘어서
PTFE 부품의 표면은 모든 중요한 작업이 발생하는 인터페이스입니다. 이곳에서 재료는 저항 없이 미끄러지거나, 밀봉을 형성하기 위해 잡거나, 전기의 흐름을 저항해야 합니다.
따라서 마감을 지정하는 것은 재료의 두께나 등급을 지정하는 것만큼이나 중요합니다.
낮은 표면 에너지의 역할
PTFE는 낮은 표면 에너지로 유명하며, 이는 비점착성 및 발수성의 근원입니다.
더 매끄러운 마감은 이 특성을 극대화하여 다른 재료가 달라붙을 수 있는 표면적을 최소화하며, 이는 식품 가공 또는 저마찰 베어링과 같은 애플리케이션에 이상적입니다.
애플리케이션에 맞는 마감 선택
비점착성 및 저마찰 표면의 경우
최소한의 마찰 또는 비점착성 표면 생성이 목표일 때는 고도로 연마된 매끄러운 마감이 필요합니다.
순수 PTFE는 매우 매끄러운 마감(Ra < 0.4)으로 가공하거나 연마할 수 있어 쉬운 분리 또는 낮은 항력이 가장 중요한 애플리케이션에 완벽합니다.
고정밀 밀봉의 경우
개스킷 및 씰의 경우 질감이 있는 표면은 맞닿는 표면에 대해 더 나은 기계적 그립과 순응성을 제공하여 보다 효과적인 장벽을 형성합니다.
그러나 너무 거친 마감은 미세한 누출 경로를 만들 수 있습니다. 이는 PTFE 자체가 높은 가스 투과성을 가지고 있기 때문에 작은 가스 분자를 밀봉할 때 특히 문제가 됩니다. 핵심은 제어되고 일관된 질감입니다.
전기 절연의 경우
우수한 전기 절연체인 PTFE는 최대 절연 내력을 달성하기 위해 깨끗하고 매끄러우며 오염되지 않은 표면을 가져야 합니다.
모든 표면 결함, 긁힘 또는 내장된 오염 물질은 고장 지점을 만들고 재료가 전기 트래킹 전류를 저항하는 능력을 손상시킬 수 있습니다.
상충 관계 및 가공 문제 이해
씰에서 맞닿는 표면의 역설
PTFE 씰의 성능은 맞닿는 금속 표면의 조도에 결정적으로 의존합니다.
거친 금속 표면(예: 16rms)은 처음에 PTFE 씰에 높은 마모를 유발합니다. 시간이 지남에 따라 금속의 틈이 PTFE의 전이층으로 채워져 마찰이 감소합니다. 금속의 마감을 개선하면(예: 8rms로) 마모 손상을 처음부터 방지하여 초기 마모를 크게 줄이고 씰의 작동 수명을 두 배로 늘릴 수 있습니다.
필러의 영향
유리 또는 탄소와 같은 필러를 PTFE에 추가하면 내마모성 및 압축 강도와 같은 기계적 특성이 향상됩니다.
그러나 이러한 필러는 재료의 균일성을 방해하여 순수 PTFE와 동일한 초고광택 마감을 달성하는 것을 불가능하게 만듭니다. 필러 PTFE는 일반적으로 최상의 경우에도 더 거친 마감(약 Ra < 1.2)을 가집니다.
PTFE 가공의 어려움
PTFE의 부드러움은 상당한 가공 문제를 야기합니다. 깨끗하게 절단되기보다는 찢어지거나 버(burr)가 형성되기 쉽습니다.
우수한 마감을 달성하려면 재료 변형을 최소화하기 위해 광택 처리된 절삭 날과 특정 레이크 각도(0°–15°)를 가진 고속강 또는 카바이드로 만든 초경질 공구가 필요합니다.
연마 중 열 발생 위험
버핑 또는 부드러운 패드를 사용한 기계적 연마와 같은 후가공 공정은 표면을 개선할 수 있습니다.
그러나 과도한 열 발생을 피하도록 주의해야 합니다. PTFE를 과열시키면 분자 구조가 변경되어 기계적 및 화학적 특성이 저하되어 개선된 마감의 이점이 상쇄될 수 있습니다.
프로젝트에 적합한 마감 지정 방법
최적의 성능을 보장하려면 사양이 구성 요소의 주요 기능과 일치해야 합니다.
- 비점착성 성능 또는 저마찰이 주요 초점인 경우: 가능한 가장 매끄러운 마감을 요구해야 하며, 이는 종종 순수 PTFE와 연마와 같은 후처리를 통해 가장 잘 달성됩니다.
- 가스 또는 액체 밀봉이 주요 초점인 경우: PTFE에는 제어된 질감을, 그리고 마모를 최소화하고 잠재적인 누출 경로를 방지하기 위해 맞닿는 금속 표면에는 더 중요한 매끄러운 마감(예: 8rms)을 지정하십시오.
- 고전압 전기 절연이 주요 초점인 경우: 최대 절연 내력을 보장하기 위해 매끄럽고 결함이 없으며 오염되지 않은 표면을 우선시해야 합니다.
표면 조도를 주요 설계 입력으로 취급하는 것이 애플리케이션에서 PTFE의 잠재력을 최대한 발휘하는 열쇠입니다.
요약표:
| 애플리케이션 | 이상적인 PTFE 표면 조도 | 주요 고려 사항 |
|---|---|---|
| 비점착성 / 저마찰 | 고도로 연마됨 (Ra < 0.4) | 낮은 표면 에너지 극대화; 순수 PTFE에서 최적. |
| 밀봉 (개스킷) | 제어된 질감 | 마모 방지를 위해 매끄러운 맞닿는 금속 표면(예: 8rms) 필요. |
| 전기 절연 | 매끄럽고, 결함 없고, 깨끗함 | 최대 절연 내력 유지 및 고장 방지에 중요. |
정밀하게 설계된 표면 조도를 갖춘 PTFE 부품이 필요하십니까?
KINTEK에서는 올바른 표면 조도가 PTFE 씰, 라이너 및 실험실 기기의 성능에 매우 중요하다는 것을 이해하고 있습니다. 귀하의 애플리케이션이 반도체, 의료, 실험실 또는 산업 분야 중 어디에 있든, 당사의 맞춤형 PTFE 가공 전문 지식은 프로토타입부터 대량 주문까지 최적의 기능을 위해 요구되는 정확한 사양으로 부품이 가공되도록 보장합니다.
귀하의 설계를 최적화하도록 도와드리겠습니다. 오늘 전문가에게 문의하여 상담하십시오!

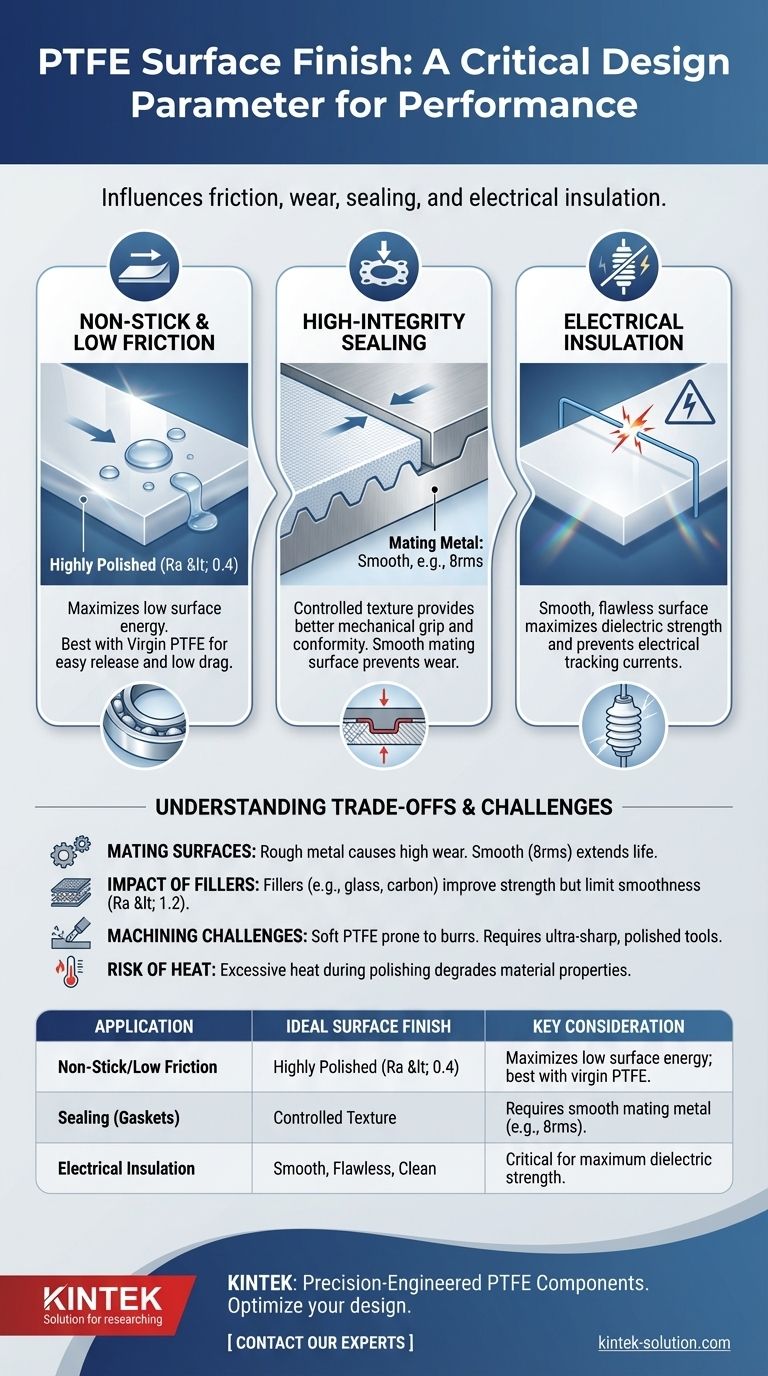

시각적 가이드
